![Condair HE2-X21 [38/76] Шаг 3 подключение подачи питающей воды](/img/pdf.png)
Condair HE2-X21 [38/76] Шаг 3 подключение подачи питающей воды
![Condair HE2-X21 [38/76] Шаг 3 подключение подачи питающей воды](/views2/1470351/page38/bg26.png)
38

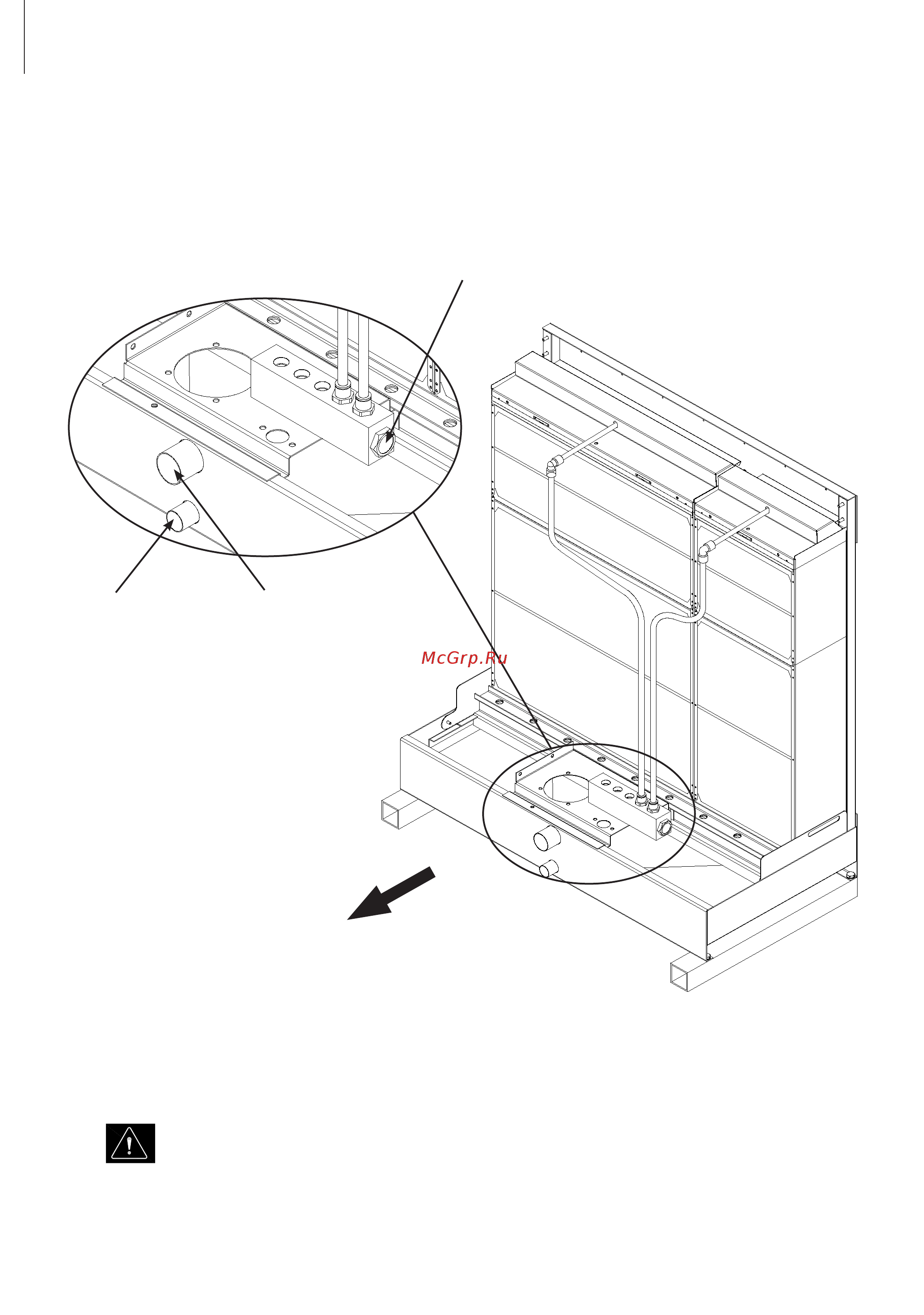

3.3.4 Шаг3-подключениеподачипитающейводы
Соединения подачи питающей воды. Патрубок подачи питающей воды с минимальным давлением 2 бара (29
psi) необходимо подключить к патрубку 15 мм.
Заглушка 3/4"
Дренажное сое-
динение 28 мм
Соединение
перелива 42 мм
Поток воздуха
Дренажное соединение. Дренаж и перелив испарительного модуля подсоединить к сточной трубе здания.
Необходимо установить дренажный трап для предотвращения обратного сифонирования. Подставку 50 мм
(2") разместить для улучшения гравитационного дренажа, как указано на верхнем рисунке.
Предупреждение!OEM-версиисистемыпрямойподачиHE2OEMDirectFeedвотличиеотHE2
MC3 НЕ охватывают в стандартном исполнении меры по контролю за распространением
микроорганизмов(включаябактерии, вызывающиеболезньлегионеров).Припроектирова-
нии и монтаже системы кондиционирования воздуха, которая содержит OEM-версию HE2,
НЕОБХОДИМООБЯЗАТЕЛЬНОпредпринятьмеры понадлежащемуконтролю замикроорга-
низмамиимикробами.Соответствующиеработыдолжныбытьвыполненыквалифицирован-
нымперсоналом,имеющимнадлежащуюподготовку.Крометого,НЕОБХОДИМООБЯЗАТЕЛЬ-
НОпровестиоценку рискав отношении контроля зараспространениеммикроорганизмов и
микробов, в частности, легионелл. В случае возникновения сомнений и для дальнейшей
информацииобращайтеськдистрибьюторукомпанииCondair.
