14

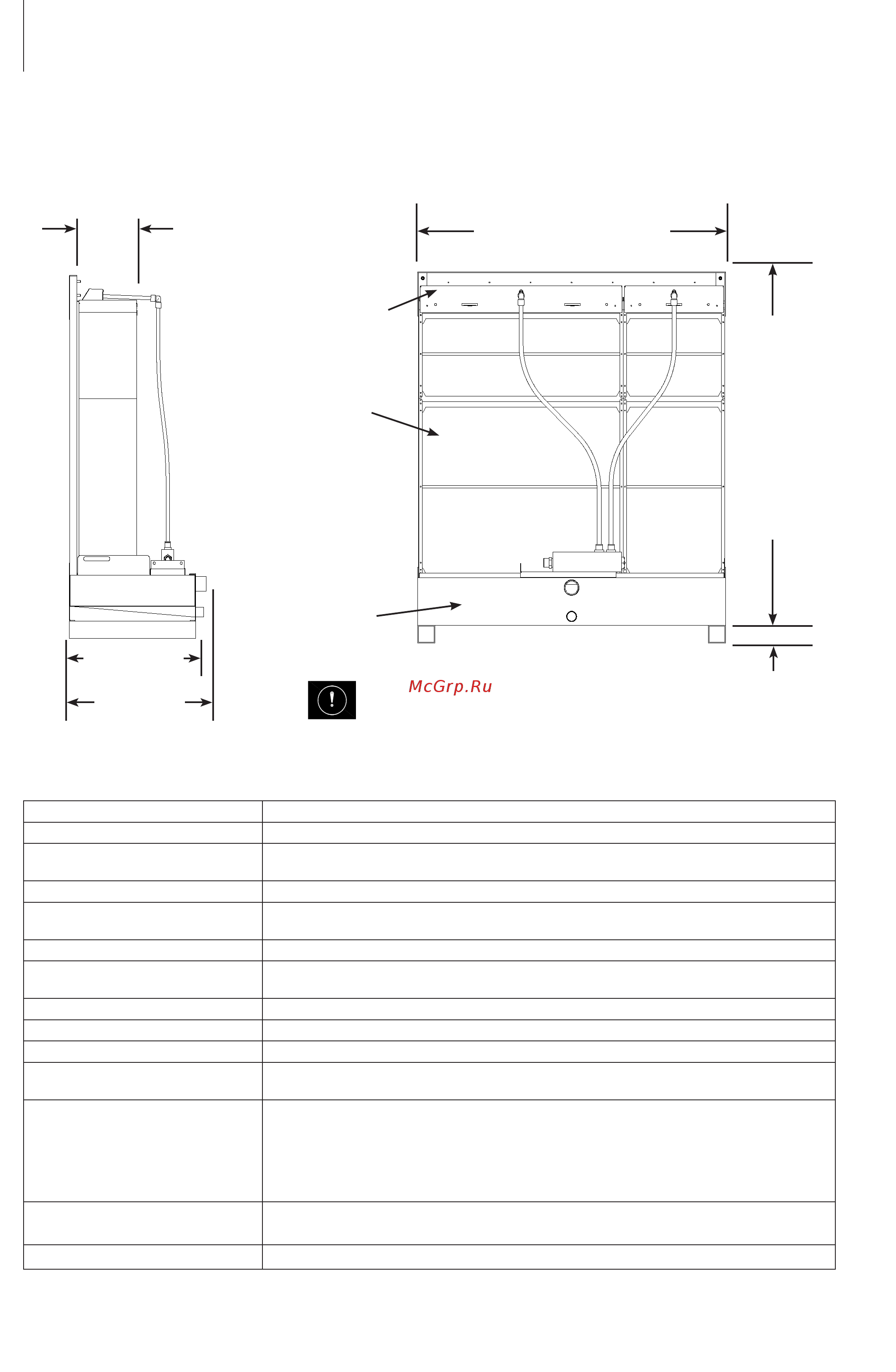

2.6 Обзортиповогоиспарительногомодуляпрямойподачи
HE2OEMDirectFeed–Спецификациямодуля
Матрица
Распределитель
Бак
Величина A, ширина
(см. объяснение кодов на оборот-
ной стороне данного руководства).
50 мм (2")
Подставка
Не входит в ком-
плект поставки
482 мм (19")
Общая глубина
Глубина матрицы
(см. объяснение кодов
на оборотной стороне
данного руководства).
Осторожно!
Устройство должно быть установлено на подставке
мин. 50 мм (2") для обеспечения гравитационного дренажа.
Величина B, высота
(см. объяснение кодов на оборотной
стороне данного руководства)
Бак 445 мм (18")
Описание Спецификация
Конструкциямодуля Нержавеющая сталь 304
Испарительныйматериал Композитное стекловолокно, пропитанное неорганическим затвердевающим раствором
(невоспламеняющийся в соответствии с классом A2-S2, d0 - согласно EN13501-1 (BSI)).
Водянойнасос Нет данных
Размервпускногоотверстиядля
воды
Патрубок с внутренней резьбой 3/4" по стандарту BSP
Контрольвпускаводы Нет данных
Размердренажногопатрубка Переливной патрубок 54 мм (2")
Дренажный патрубок 28 мм (1")
Управлениедренажомводы Нет данных
Потокидавлениеводынавходе Нет данных
Макс.давлениеводынавходе 7 бар (101 psi)
Макс.температураводына
входе
20ºC (68ºF)
Опцияплавногорегулирования 2-уровневый (1 электромагнитный клапан)
3-уровневый (2 электромагнитных клапана)
4-уровневый (3 электромагнитных клапана)
5-уровневый (4 электромагнитных клапана)
6-уровневый (5 электромагнитных клапанов)
7-уровневый (6 электромагнитных клапанов)
Дополнительныесистемыгигие-
ническойзащиты
Противомикробный картридж PureFlo Ag+ и 5-микронный осадочный фильтр
Дезинфекционная система PureFlo UV (встроенная в линию) с взаимоблокировкой
Опциисистемы См. опции изделия с прямой подачей HE2 OEM Direct Feed.
Имейтеввиду,чтосистемауправлениянепоставляетсясOEM-версиями.
