26

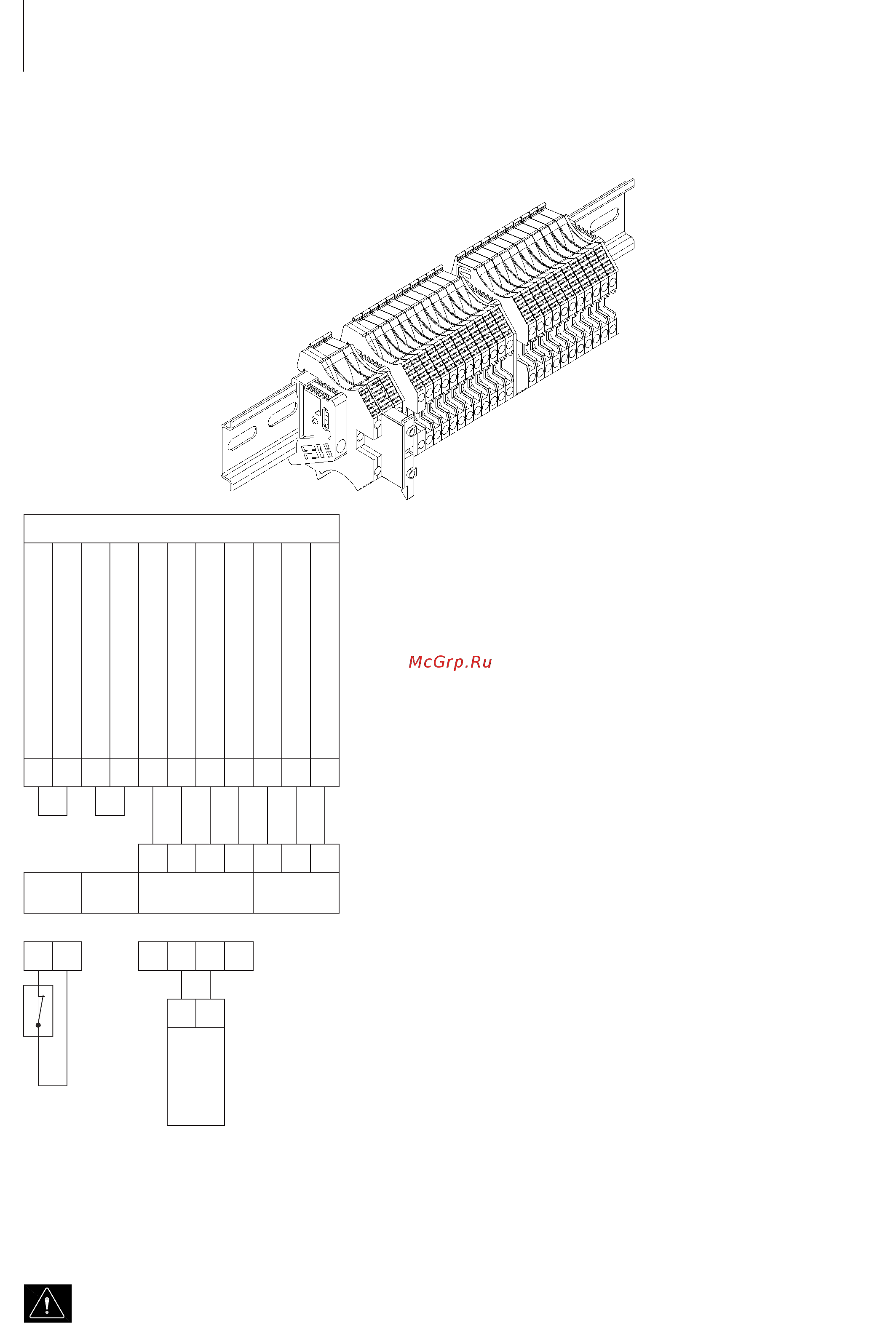

3.1.9 Шаг8-подключениеблоковуправленияHE2
HE2MC3
Предупреждение!Панель HE2 MC3 и испарительный модуль находятся под высоким напряжением, и перед
началом работ по установке или техническому обслуживанию их следует отключить.
Шаг 8 Клеммы
блоков управ-
ления
Системапроводовблоковуправления
Блокировки подключены к клеммам 12-15 и предоставляют возмож-
ность включения и выключения устройства, или отмены нормальной
работы HE2.
Блокировки в стандартном исполнении поставляются в предваритель-
но смонтированном виде с перемычкой.
Системапроводовтермостата/гигростата
При использовании термостата или гигростата его необходимо присо-
единить к клеммам 12 и 13.
Если требуется контрольный термостат/гигростат (N/C) и термостат/
гигростат высокого уровня (N/C), то их последовательно подключают
к клеммам 12 и 13, и устройство выключается в случае размыкания
любого из контактов.
Предохранительнаяблокировка
Если требуется индикация ошибок на микропроцессоре, например,
где находится соединение, то следует использовать блокировку для
устройств очистки воды, таких как ультрафиолетовый (UV) стерилиза-
тор, клеммы 14 и 15. Если контакт разомкнут, устройство не работает
и выводится индикация ошибки.
Датчик/внешнийсигнал:
Клеммы 16-19 используются для питания датчика и предоставления
показаний температуры и влажности для системы HE2 MC3. Если
существует необходимость использования внешнего сигнала (то есть,
от системы управления зданием (BMS)), то его следует подключить к
клемме 17 и 18, как показано на рисунке.
Контактобщейнеисправности
Клеммы 20-22 используются для предоставления вывода сигнала об
общей неисправности, например, индикация в системе управления
зданием (BMS), сообщающая о том, что неисправность не позволяет
системе работать надлежащим образом. Нормально разомкнутый
контакт (то есть, контакт, замыкающийся в случае неисправности),
или нормально замкнутый контакт (N/C) (то есть, контакт, размыкаю-
щийся в случае неисправности) устанавливается в случае необходи-
мости путем подключения кабелей к соответствующим клеммам.
Панель управления HE2 MC3 располагает следующими режимами
неисправности: Предохранительная блокировка разомкнута, сигнал
тревоги на впуске воды, высокий уровень воды, очередное техниче-
ское обслуживание и очередная замена картриджа PureFlo Ag+.
Объяснение для каждого отдельного режима неисправности предо-
ставлено в разделе «HE2 - Сигналы тревоги и режимы неисправно-
сти» данного руководства.
Блоки управления
+ 24 В пост. тока
Внешний сигнал разрешения
+ 24 В пост. тока
Предохранительная блокировка
+ 24 В пост. тока
0 В пост. тока
Ввод аналоговых данных / отн. влаж. (rH)
Ввод аналоговых данных / темп.
Общая ошибка C
Общая ошибка N/C
Общая ошибка N/O
12 13 14 15 16 17 18 19 20 21 22
+ – rH T C N/C N/O
Заводская
поставка с
перемычкой
Заводская
поставка с
перемычкой
Подключено к
датчикам влажности
и температуры
Беспотенциальный
контакт
Общая ошибка
или... или...
12 13 16 17 18 19
– +
Сигнал
управления
0-10 В
пост. тока
2-10 В
пост. тока
4–10 мA
Гигростат
N/C
