27
3.1.10 Шаг9-подключениеблоковуправленияHE2
MC3Plus
Шаг 8
Работа
увлажнителя
Система управления MC3 Plus имеет опцию
предоставления сигнала статуса работы
увлажнителя.
Работаувлажнителя

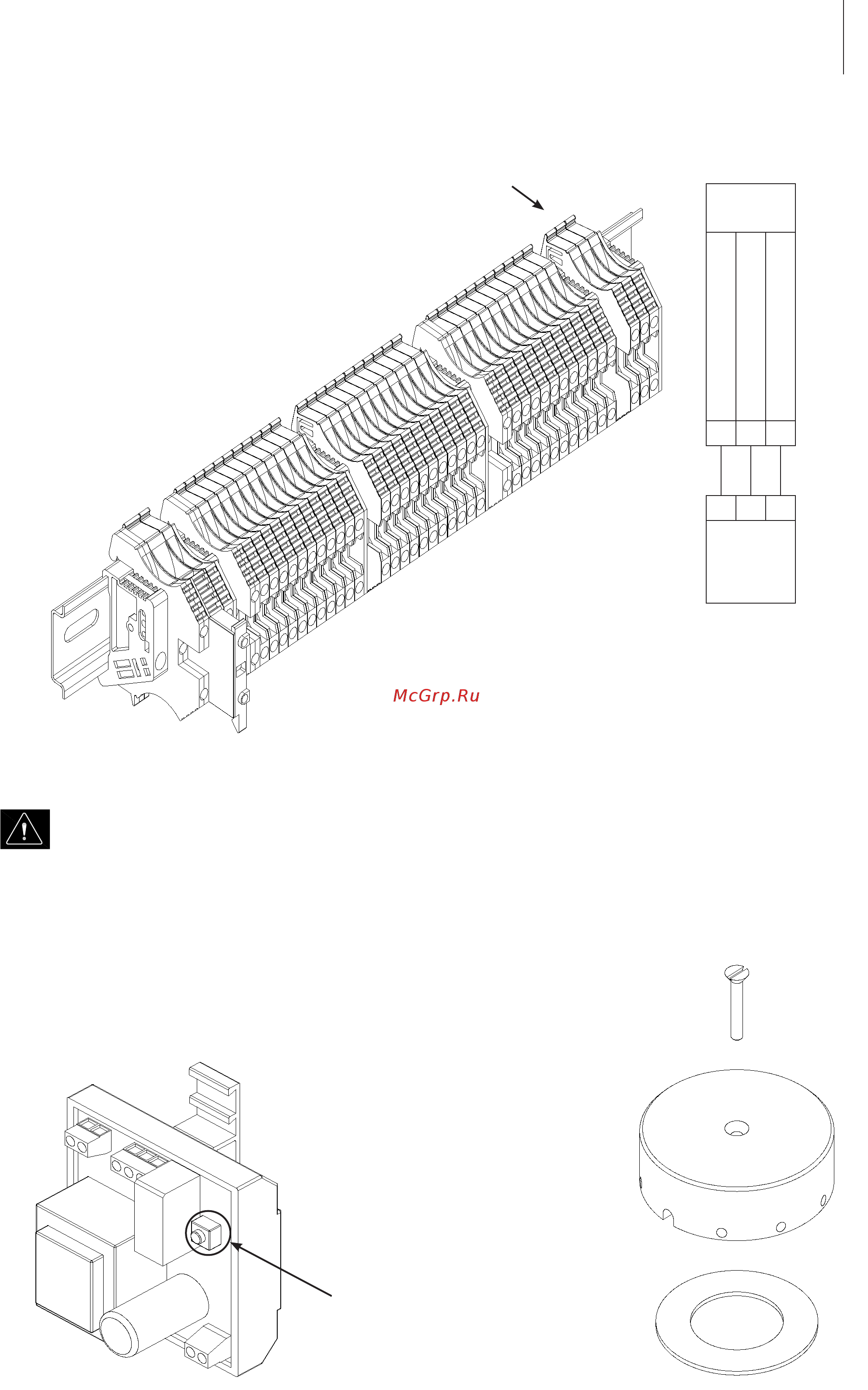

Клеммы 23-25 (только на системе управления HE2 MC3 Plus) исполь-
зуются для обеспечения вывода сигнала работы увлажнителя, то есть,
для вывода на систему автоматизации и диспетчеризации индикации о
том, что система HE2 работает. Нормально разомкнутый контакт (то
есть, контакт, замыкающийся в случае, если увлажнитель не работает),
или нормально замкнутый контакт (N/C) (то есть, контакт, размыкаю-
щийся в случае, если увлажнитель не работает) устанавливается в
случае необходимости путем подключения кабелей к соответствующим
клеммам.
При обнаружении течи звучит сигнал
тревоги и на дисплей микропроцессора
выводится индикация «Обнаружена
течь».
После устранения течи защитный кожух
удалить с пола блока очистки воздуха и
просушить провод детектора. После
просушки повторно собрать детектор.
Сбросить сигнал, нажав кнопку сброса
на панели управления детектора течи,
которая устанавливается в пределах
системы управления.
Предупреждение!Панель HE2 MC3 Plus и испарительный модуль находятся под высоким напряжением, и
перед началом работ по установке или техническому обслуживанию их следует отключить.
Модуль
HE2
Работа увлажнителя C
Работа увлажнителя N/C
Работа увлажнителя N/O
23 24 25
C N/C N/O
Работа
увлажнителя
через беспо-
тенциаль-
ный контакт
3.1.11 Шаг10-установкасистемыобнаружениятечи
(данноедополнительноеоснащениеимеетсятольковсистемеHE2MC3Plus)
Система управления HE2 MC3 располагает дополнительной системой обнаружения
течи, которая активирует сигнал тревоги в случае определения воды на полу блока
очистки воздуха. Провод детектора устанавливается в защитный кожух, а резиновое
уплотнение плотно закрывает нижнюю часть. Кожух должен быть прикреплен к полу
блока очистки воздуха возле дренажа HE2 (с использованием поставляемых винтов).
