24

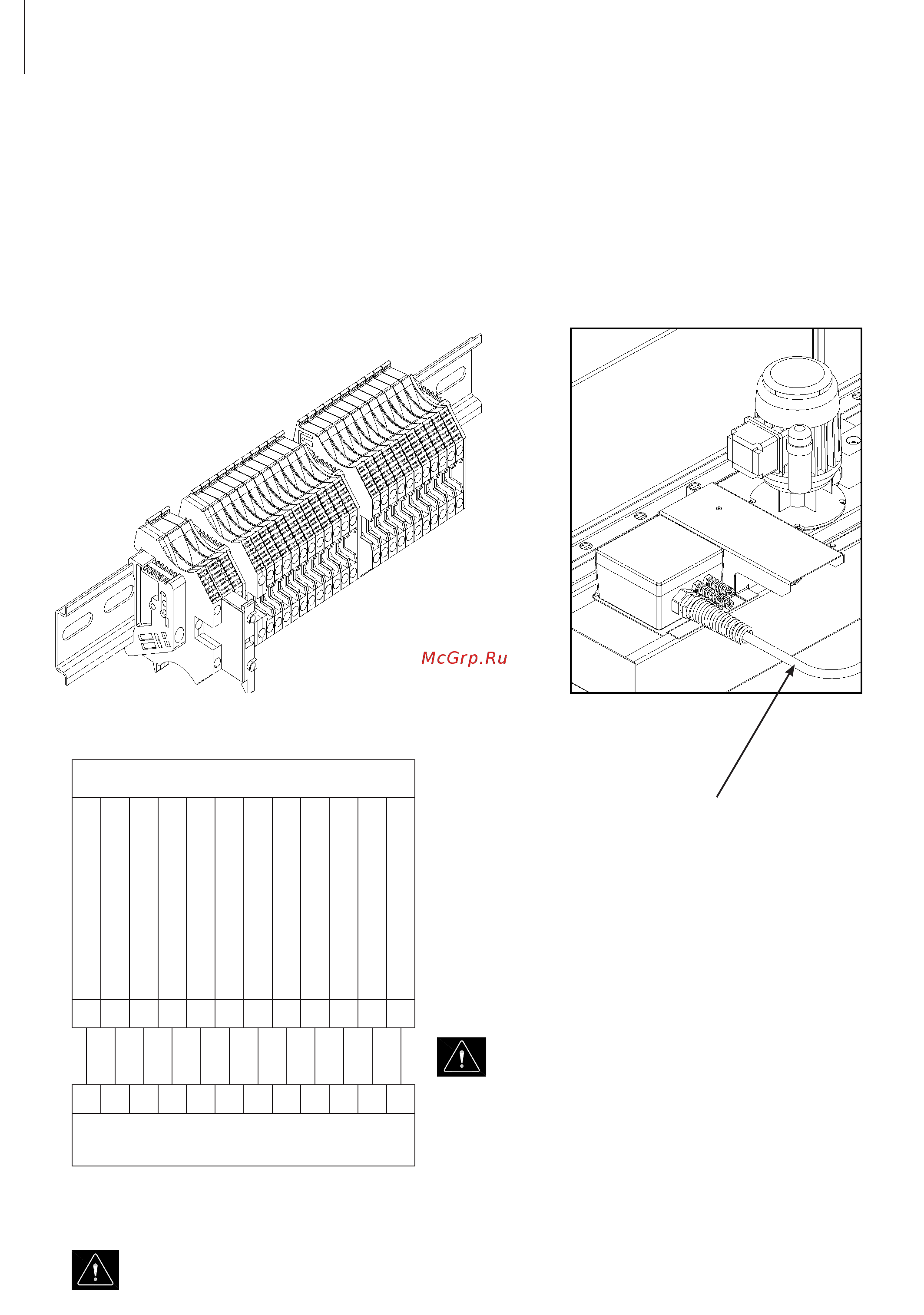

3.1.8 Шаг7-подключениемодулейHE2
HE2MC3
Испарительный модуль подключен к панели управления HE2 MC3 12-жильным проволочным выводом, кото-
рый поставляется в предварительно смонтированном виде на испарительном модуле.
После монтажа испарительного модуля и панели управления HE2 MC3 кабель отрезать на необходимую для
установки длину и подключить в соответствии с указанием на рисунке. Каждая жила имеет свой номер. Жилы
следует подключать к клеммам панели управления HE2 MC3 с соответствующим номером.
Предупреждение!Панель HE2 MC3 и испарительный модуль находятся под высоким напряжением, и
перед началом работ по установке или техническому обслуживанию их СЛЕДУЕТ отключить.
Предупреждение!
Клеммы E - 7 = напряжение сети питания
Клеммы 8 - 11 = низкое напряжение (24 В пост. тока)
Соединительный 12-жильный кабель
между испарительным модулем и
системой управления. (поставляется
в предварительно собранном виде на
испарительном модуле)
Шаг 7
Клеммы испари-
тельного модуля
Шаг 7
Клеммы испари-
тельного модуля
Модуль HE2
Масса
Насос
Ноль
Впускной водяной клапан
Дренажный клапан
Уровень 2, клапан
Уровень 3, клапан
Уровень 4, клапан
24 В пост. тока
Переключатель низкого уровня
Переключатель высокого уровня
Резерв
E 1 2 3 4 5 6 7 8 9 10 11
E 1 2 3 4 5 6 7 8 9 10 11
Подключить к клеммам с соответствующим номером,
указанным на армированном 12-жильном проволочном
выводе из испарительного модуля
