Condair HE2-X21 [23/76] Шаг 6 подключение электропитания к системе управления

3.1.7 Шаг6-Подключениеэлектропитанияксистемеуправления

Предупреждение! Все соответствующие работы по электромонтажу должны выполняться

толькоквалифицированнымиспециальноподготовленнымперсоналом(например,электри-

камиилитехническимиработникамиссоответствующейподготовкой).ПользовательНЕСЕТ

ОТВЕТСТВЕННОСТЬзаихпрофессиональнуюпригодностьдлявыполненияданнойзадачи.

Соблюдайте местные нормы и положения относительно проведения электромонтажа.

Электрическиесоединения

Электрический выключатель нагрузки (не входит в комплект поставки) должен быть установлен на расстоя-

нии не более 1 м (39") от системы управления HE2. Это имеет важное значение для проведения техническо-

го обслуживания и действий в случае аварийных ситуаций.

Шаг 6

Клеммы

блоков управ-

ления

<1m (39")

КлеммыE,L иN

Электропитание 230 В перем. тока / 5A - Европа

Электропитание 110 В перем. тока / 10A - США

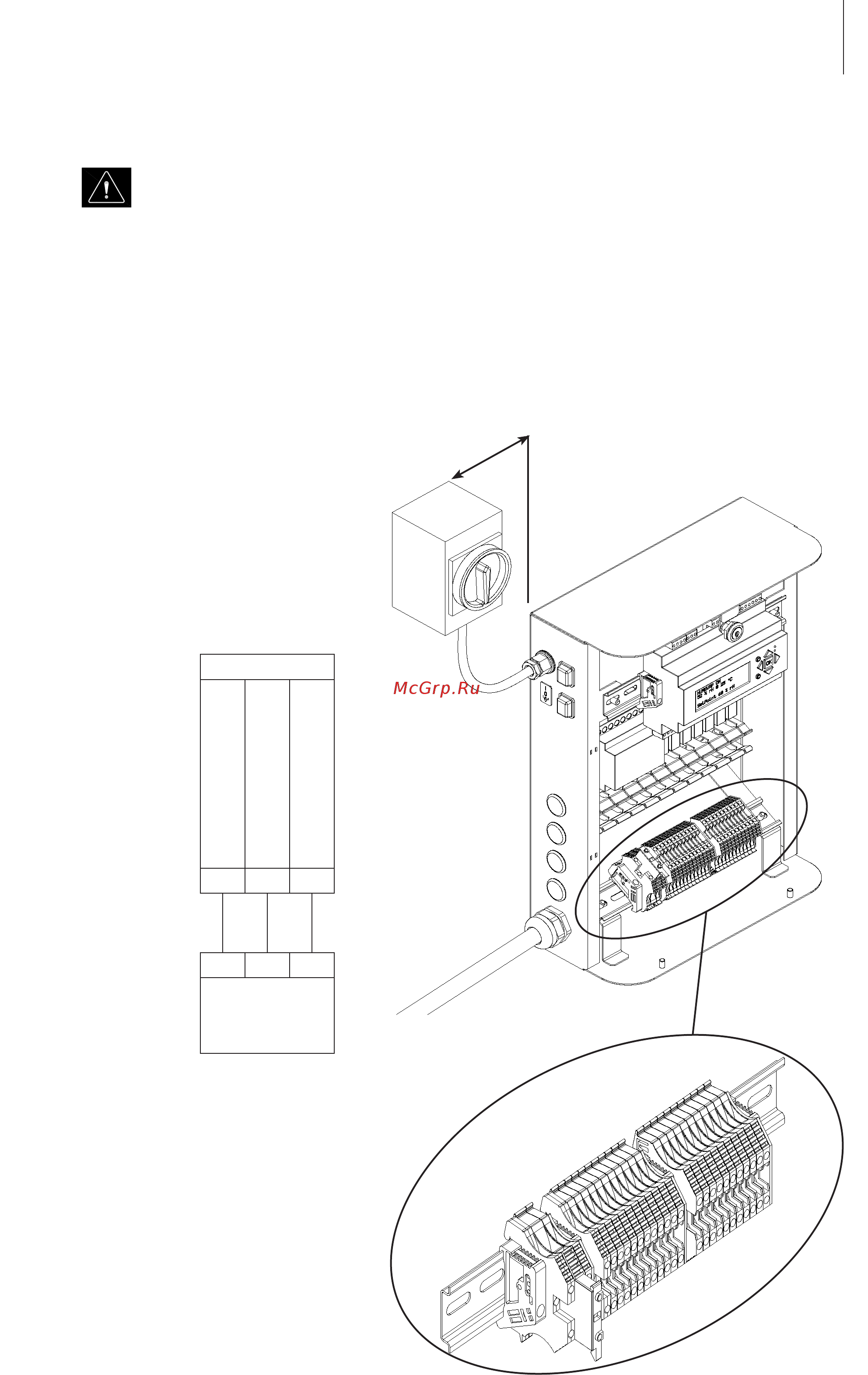

Источник электропитания подключить к клем-

мам E, L и N как показано на рисунке.

Представленная модель:

HE2 MC3

Силовой электрический кабель для

системы управления HE2 должен соот-

ветствовать следующим параметрам:

230 В / 5 А для эксплуатации в странах

ЕС или 110 В / 10 А для эксплуатации в

США. См. табличку (маркировку) на

системе управления HE2 MC3.

Электропитание

Масса

Фаза

Ноль

E L N

Входящее

питание

ЕС 230 В / 5 А

США 110 В / 10 А
