47
Вводвэксплуатацию(циркуляционнаясистемаOEMCirculatingисистемапрямойподачиOEMDirect
Feed)
1. Подтверждениетемпературыипотокавоздуха. Измерить объемы и параметры воздуха, сопоставить
их с конструктивными параметрами.

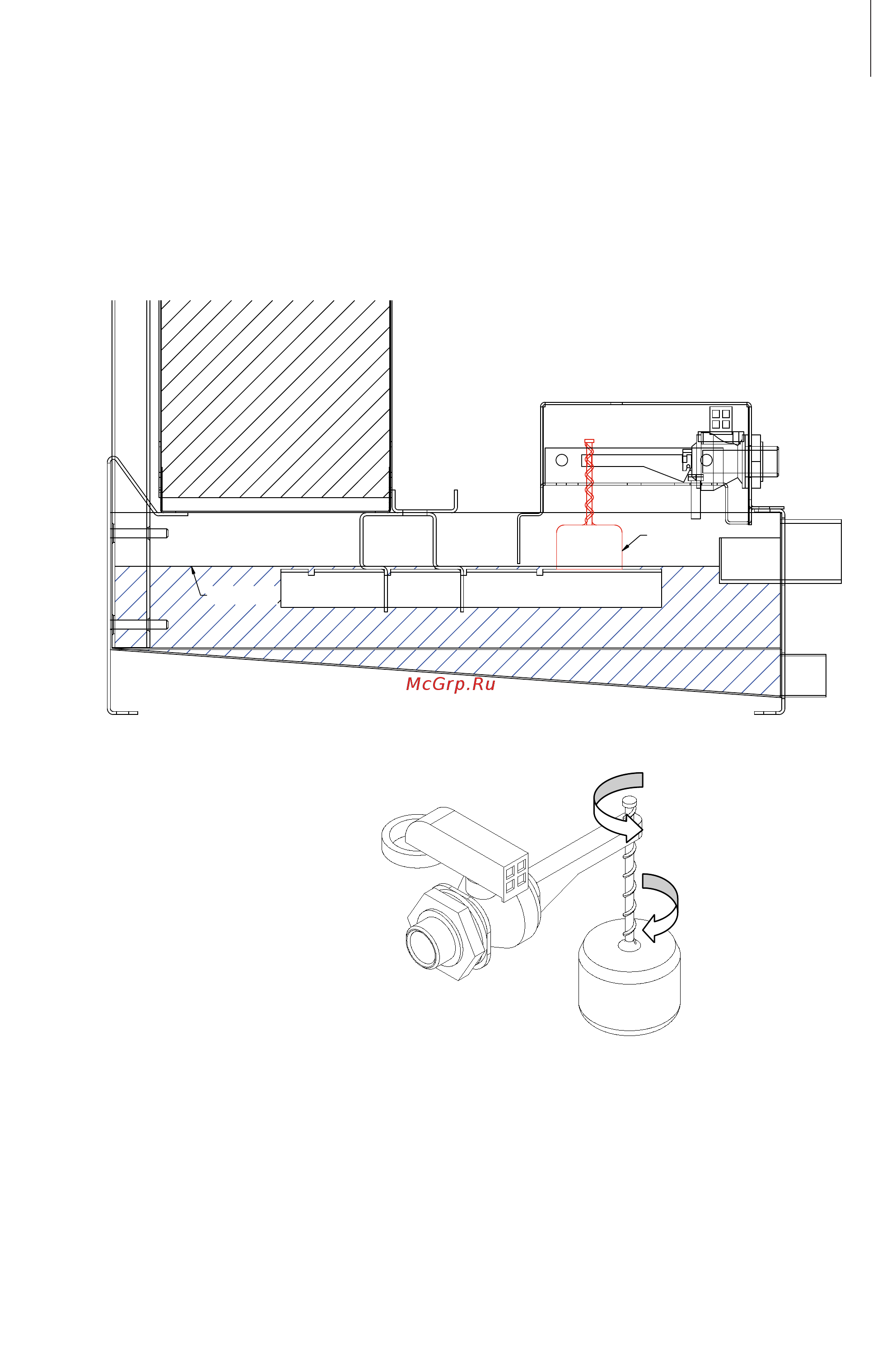

2. Регулировкауровняводы(толькодляциркуляционнойсистемы). Если уровень воды не в норме,
отрегулируйте поплавок на впускном водяном клапане так, чтобы вода в баке достигла надлежащего
уровня. См. ниже.
Увеличитьглубину
воды
Снизитьглубину
воды
Впускной
клапан
Torbeck
Уровень воды
Какотрегулироватьвпускнойводянойклапан
3. Проводимостьводы. Измерить уровень минерализации воды (общее количество растворённых в воде
твёрдых веществ) в баке. Использовать руководство в качестве инструкции по допустимому качеству
воды.
