43
Программированиеконтроллера
Для контроллера HE2 предварительно заданы наиболее широко применяемые параметры. Тем не менее,
применения HE2 отличаются между собой, и для них требуется настройка параметров. В следующем разде-
ле предоставлены настройки по умолчанию и методы регулировки параметров.
1. Подтверждениетемпературыипотокавоздуха. Измерить объемы и параметры воздуха, сопоставить
их с конструктивными параметрами.
2. Первичноевключение. При первом включении панели выберите желаемый язык.
3. Кодактивации. После выбора языка будет выведен запрос на ввод кода активации. Для получения кода
активации обращайтесь к дистрибьютору вашей системы HE2.
4. Циклпродувки. После ввода верного кода активации микропроцессор автоматически выполнить цикл
продувки. На дисплей будет выведено “Purge in Progress...” (Выполняется продувка…).
5. Заполнениебака. После окончания продувки выполните заполнение бака водой до закрытия впускного
клапана поплавком.

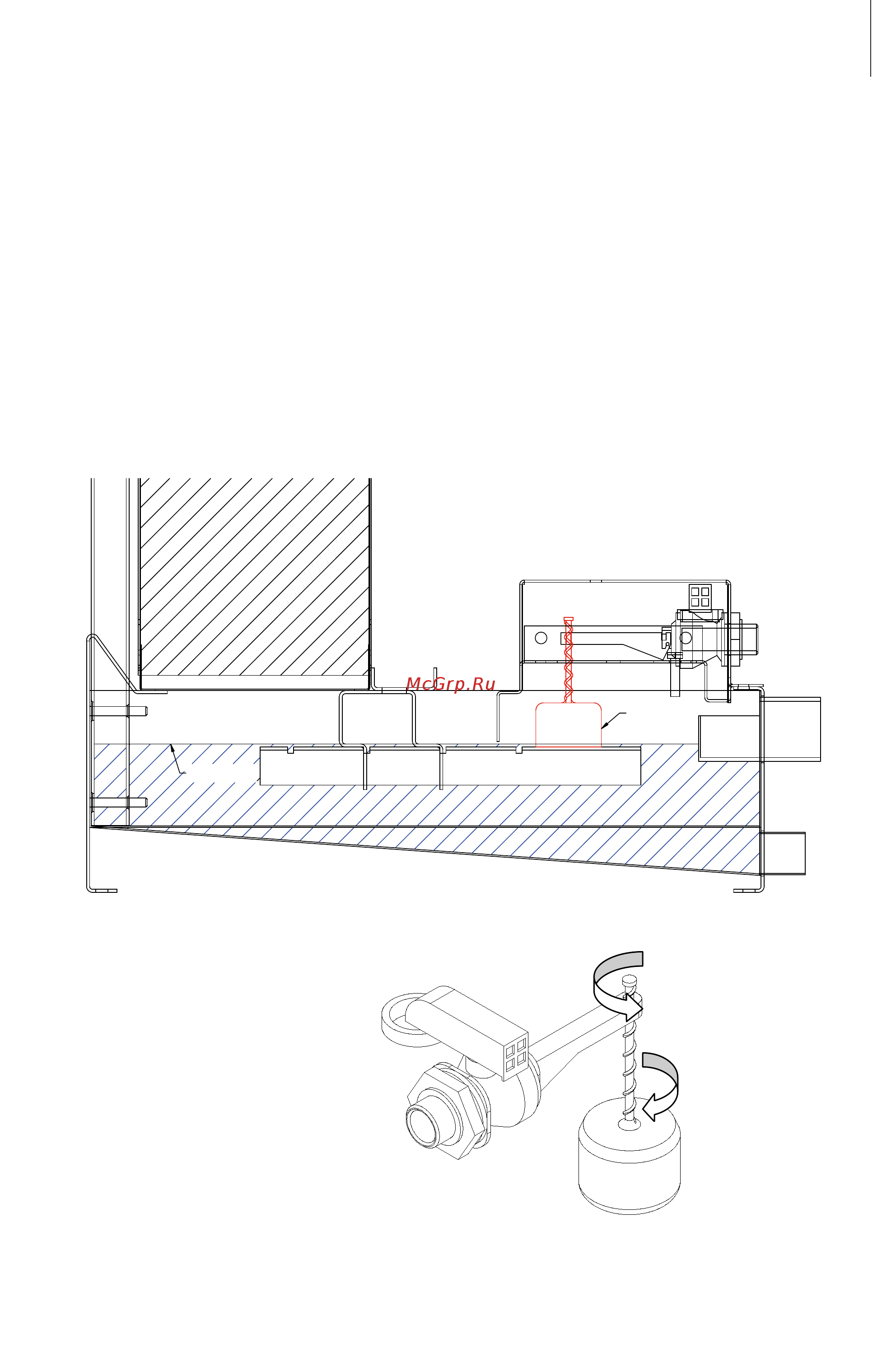

6. Регулировкауровняводы. Если уровень воды не в норме, отрегулируйте поплавок на впускном водя-
ном клапане так, чтобы вода в баке достигла надлежащего уровня. См. ниже.
Увеличитьглубину
воды
Снизитьглубину
воды
Впускной
клапан
Torbeck
Уровень воды
Какотрегулироватьвпускнойводянойклапан
