Руководство пользователя серий DS1000E, DS1000D
2-8
3. Выбор ослабления пробника
Данный осциллограф позволяет выбор коэффициента ослабления для пробника. При
установке коэффициента ослабления изменяется вертикальный масштаб
осциллографа так, что результаты измерения отражают фактический уровень
напряжения на входе пробника.
Для того, чтобы изменить (или проверить) установку ослабления пробника, нажмите
кнопку CH1 или CH2 (в соответствии с используемым каналом). Нажатиями
функциональной кнопки Probe измените коэффициент ослабления в соответствии с
используемым пробником.
Эта установка останется в памяти до следующего изменения.

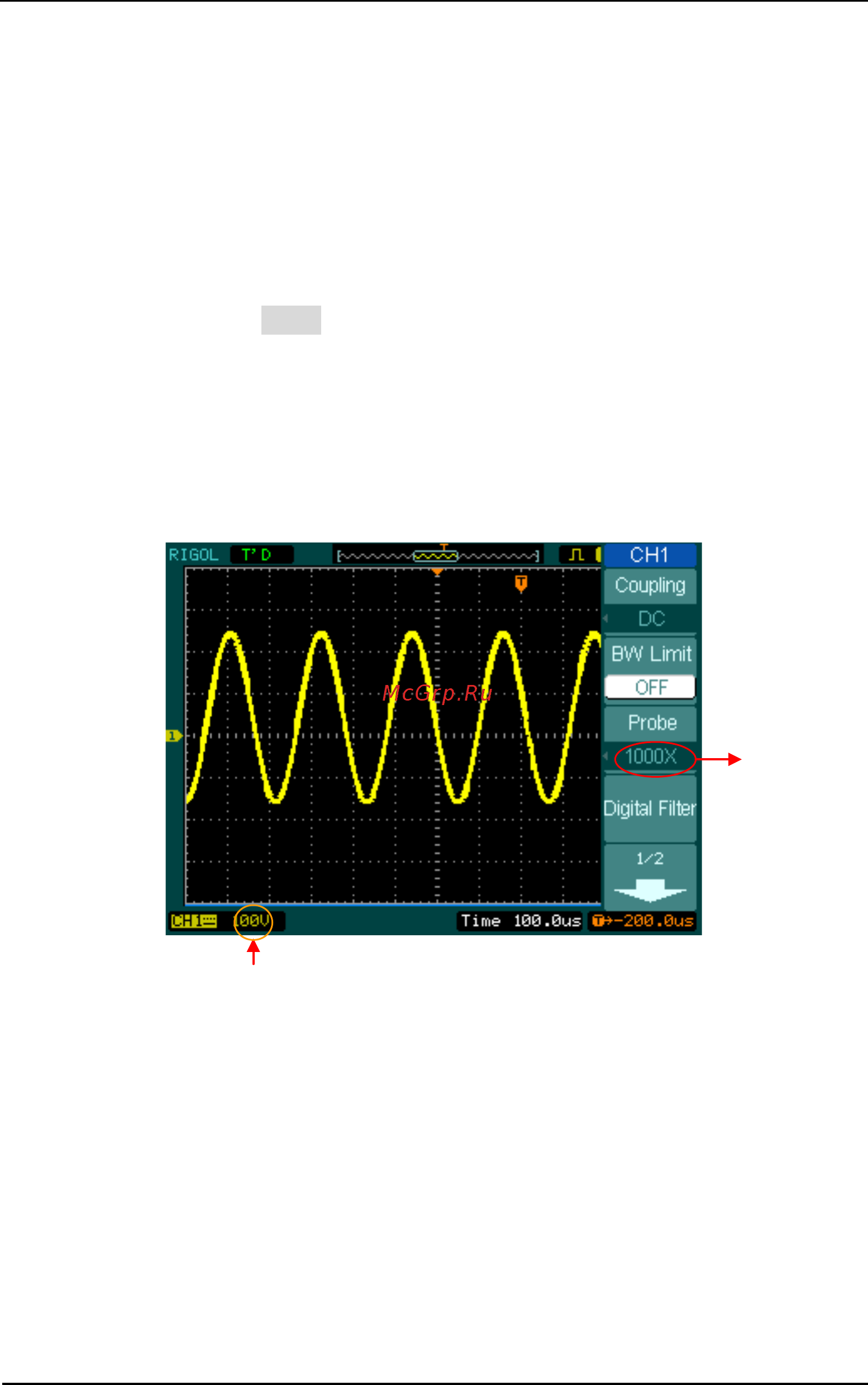

На рисунке 2-8 показан пример использования пробника 1000:1 и соответствующий
ему коэффициент ослабления.
Рис. 2-8
Использование коэффициент ослабления 1000:1
Ослабление
б
Вертикальное
