Руководство пользователя серий DS1000E, DS1000D

1-18

Запуск осциллографа

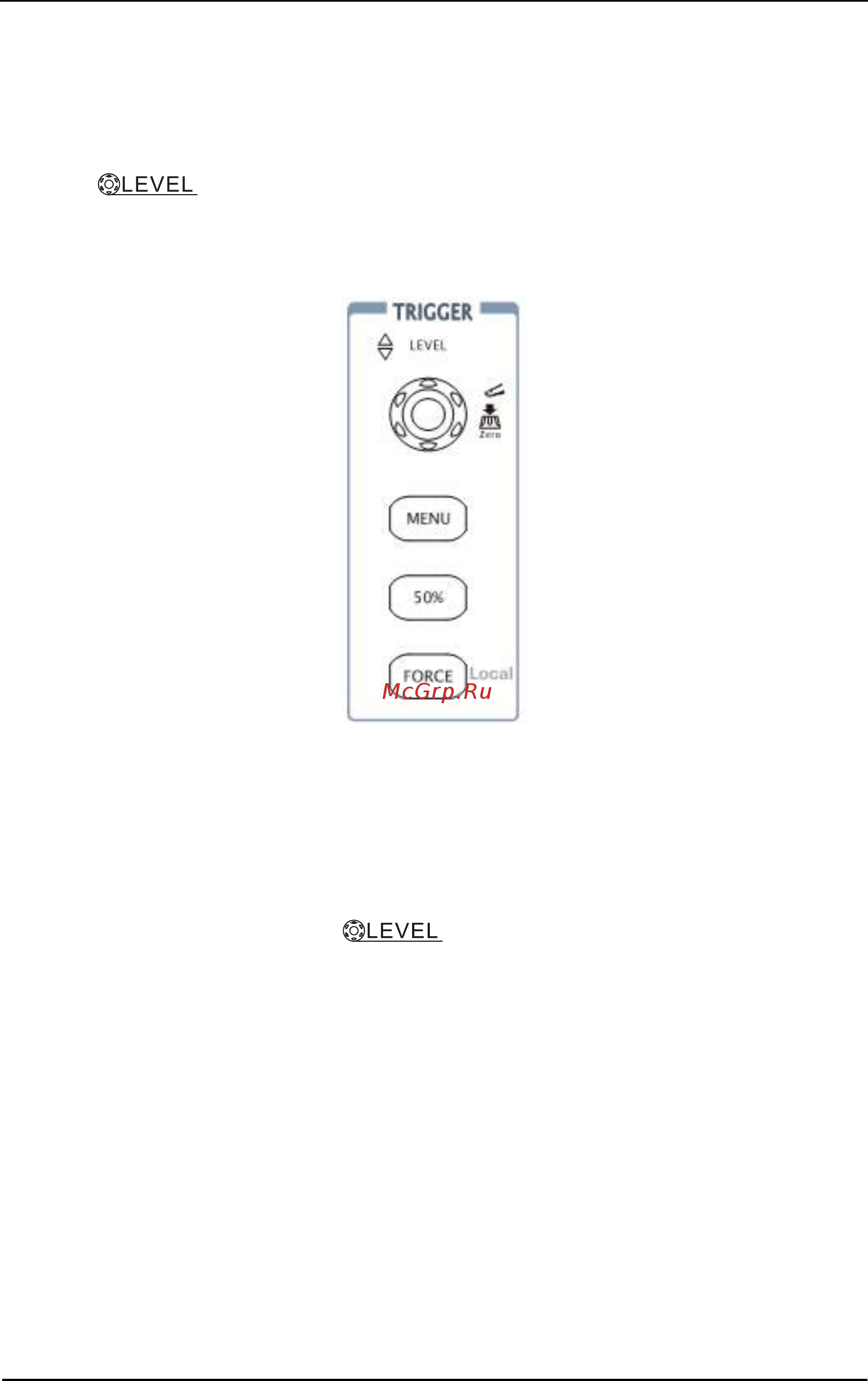

Рис. 1-16 показывает контроль запуска: Меню, 50%, FORCE и регулятор уровня

запуска . Следующие примеры помогут вам понять действие этих

регуляторов уровня запуска, кнопок и отображения соответствующей информации в

строке состояния.

Рис. 1-16

Окно контроля запуска

1. Вращая регулятор уровня запуска, наблюдайте за изменениями на экране,

которые происходят при этом.

Когда Вы вращаете регулятор

или нажмите кнопку 50%, на экране

возможно появиться два случая на короткое время.

 Во-первых, значение уровня запуск отображается в левой нижней части экрана.

Если связь входа системы запуска по постоянному току (открытый вход), то

значение отображается в вольтах. При связи входа системы запуска по

переменному току (закрытый вход) или ФВЧ, значение отображается в процентах

от величины диапазона запуска.

 Во-вторых, уровень запуска отображается горизонтальной линией в окне

осциллограмм (если не включены связь входа системы запуска по переменному

току или ограничение полосы пропускания).
