RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
2-65
Установки меню
регистрации

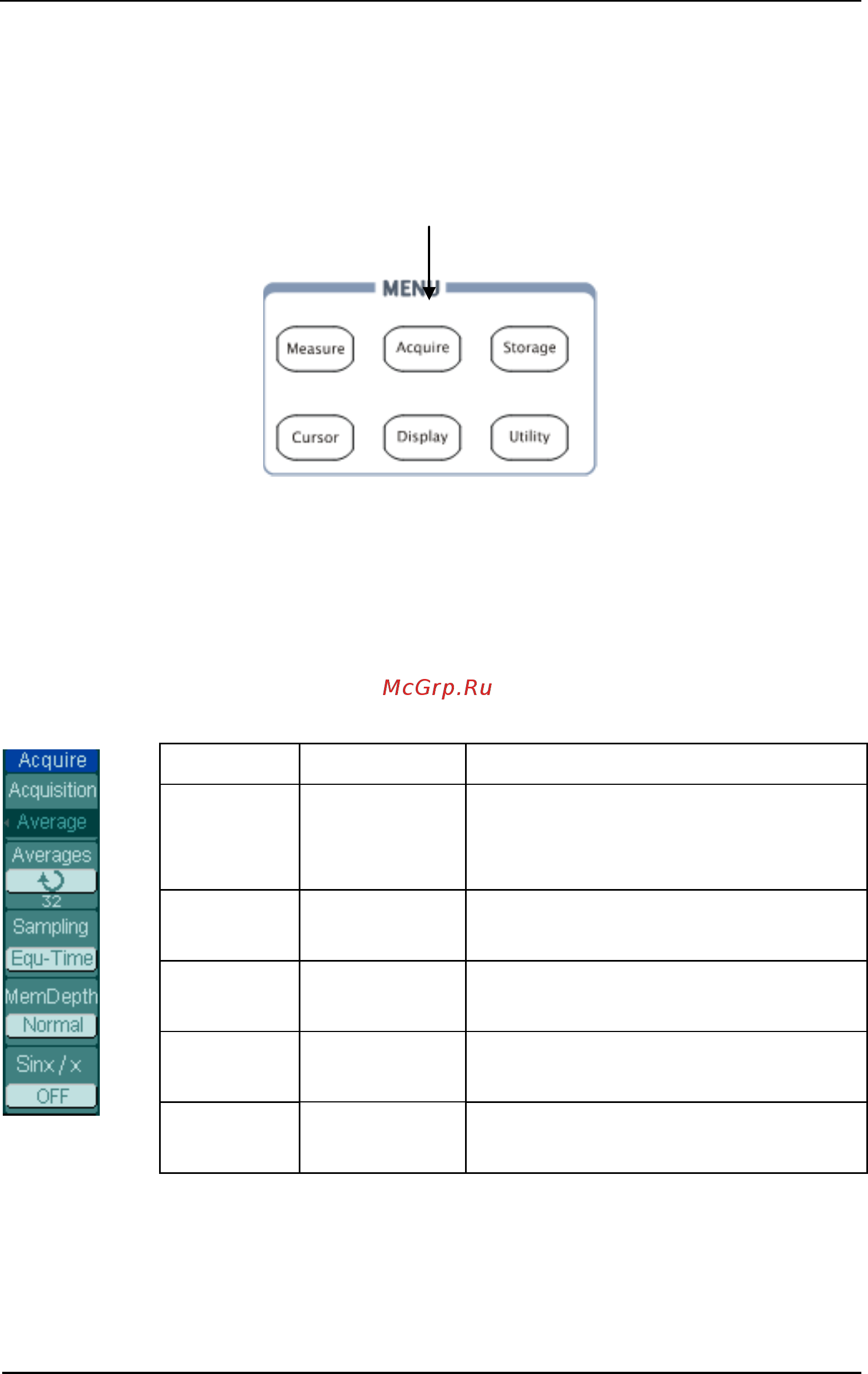

Как показано на рис.2-66, кнопка Acquire системы регистрации находится в зоне
MENU передней панели.
Рис. 2-66
Меню передней панели
Используйте кнопку Acquire (Сбор) для вызова на экран соответствующего меню,
которое показано ниже.
Рис. 2-67 Таблица 2-41 Меню Acquire
Меню Установки Комментарии
Acquisition
Normal
Average
Peak Detect
Обычный режим регистрации
Режим усреднения
Режим обнаружения пиков
Averages 2 to 256
Шаг выбора: удвоение. Выбор числа
сигналов усреднения от 2 до 256.
Sampling
Real-Time
Equ-Time
Режим выборки реального времени
Режим эквивалентной выборки
Mem
Depth
Long Mem
Normal
Выбор памяти 512K или 1M
Выбор памяти 8K или 16К
Sinx/x
ON
OFF
Установить режим вставок на sinx/x
Установить режим вставки на провод
Кнопка установки
