RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
2-45
Установки запуска от видеосигнала
Выберите режим запуска от видеосигнала для получения осциллограмм полей или
строк видеосигналов в стандартах NTSC, PAL, или SECAM. Связь системы запуска
предварительно установлена по постоянному току (DC).

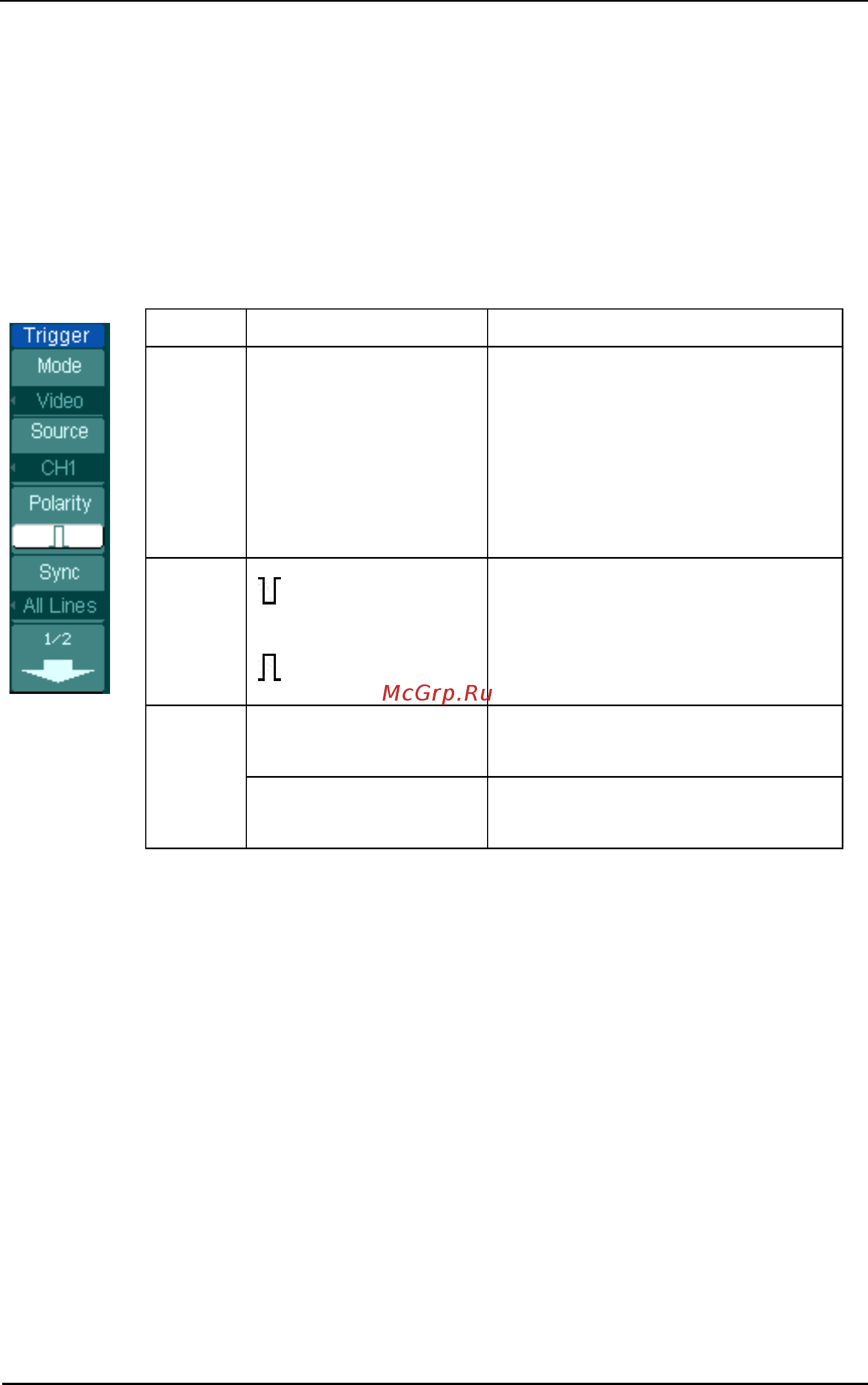

Рис. 2-45 Таблица 2-23 Меню от видеосигнала (Страница 1/2)
Меню Установки Комментарии
Source
CH1
CH2
EXT
Выбор Канала 1 как источник
запуска
Выбор Канала 2 как источник
запуска
Выбор EXT TRIG (внешнего
сигнала) как источник запуска
Polarity
Normal polarity
Inverted polarity
Запуск происходит по приходу
отрицательного синхроимпульса
Запуск происходит по приходу
положительного
синхроимпульса
Sync
All Lines
Line Num
Запуск по каждой строке
Запуск по определенной строке
Odd field
Even field
Запуск по нечетному полю
Запуск по четному полю
