RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
2-55

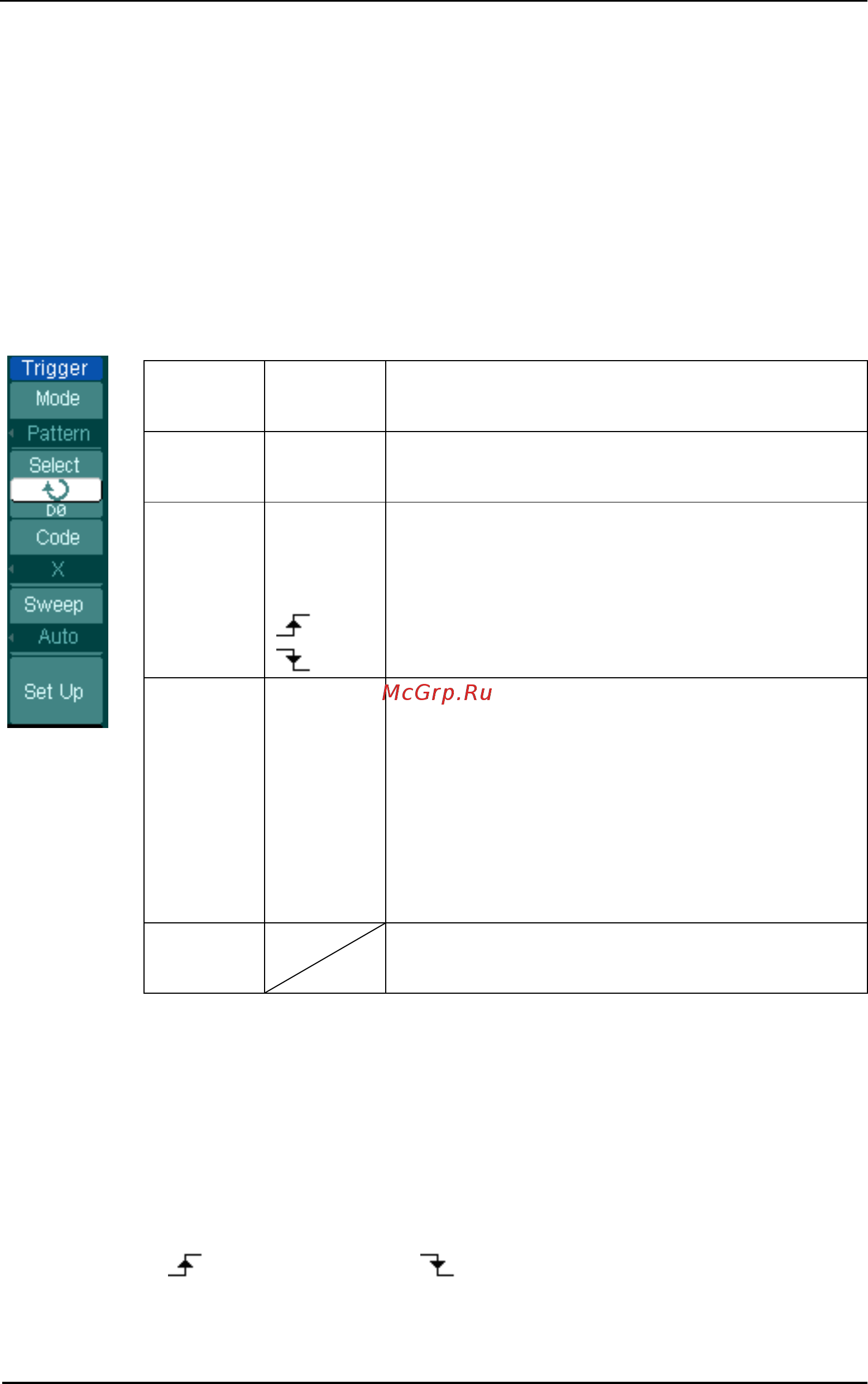

Запуск по логическому коду (серии DS1000D)
При запуске по логическому коду производится проверка на соответствие
определенному логическому коду. Код устанавливается выбором условия для каждого
логического канала: высокий уровень (H), низкий уровень (L) и безразличное
состояние (X).
Рис. 2-59 Таблица 2-35 Меню запуска по логическому коду
Меню
Установ
ки
Комментарии
Select
D15-D0
Выбор цифрового канала для запуска по
логическому коду
Code
H
L
X
Высокий
Низкий
Любой
Нарастающий фронт
Спадающий фронт
Sweep
Auto
Normal
Single
Регистрация сигнала даже при отсутствии
сигнала запуска.
Регистрация сигнала только при появлении
сигнала запуска
Однократная регистрация сигнала при
появлении сигнала запуска, затем
остановлена регистрация.
Set Up
Для перехода к меню Set Up, см. Таблицу
2-40
Ключевое замечание:
H (High): Высокий логический уровень: напряжение выше установленного порога.
L (Low): Низкий логический уровень: напряжение ниже установленного порога.
X (Ignore): Не определен. Если эта установка сделана для всех каналов, то запуск
осциллографа производиться не будет.
Нарастающий（
）или спадающий （ ） фронт： установите для выбранного
