RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
2-71
Сохранение и вызов осциллограмм

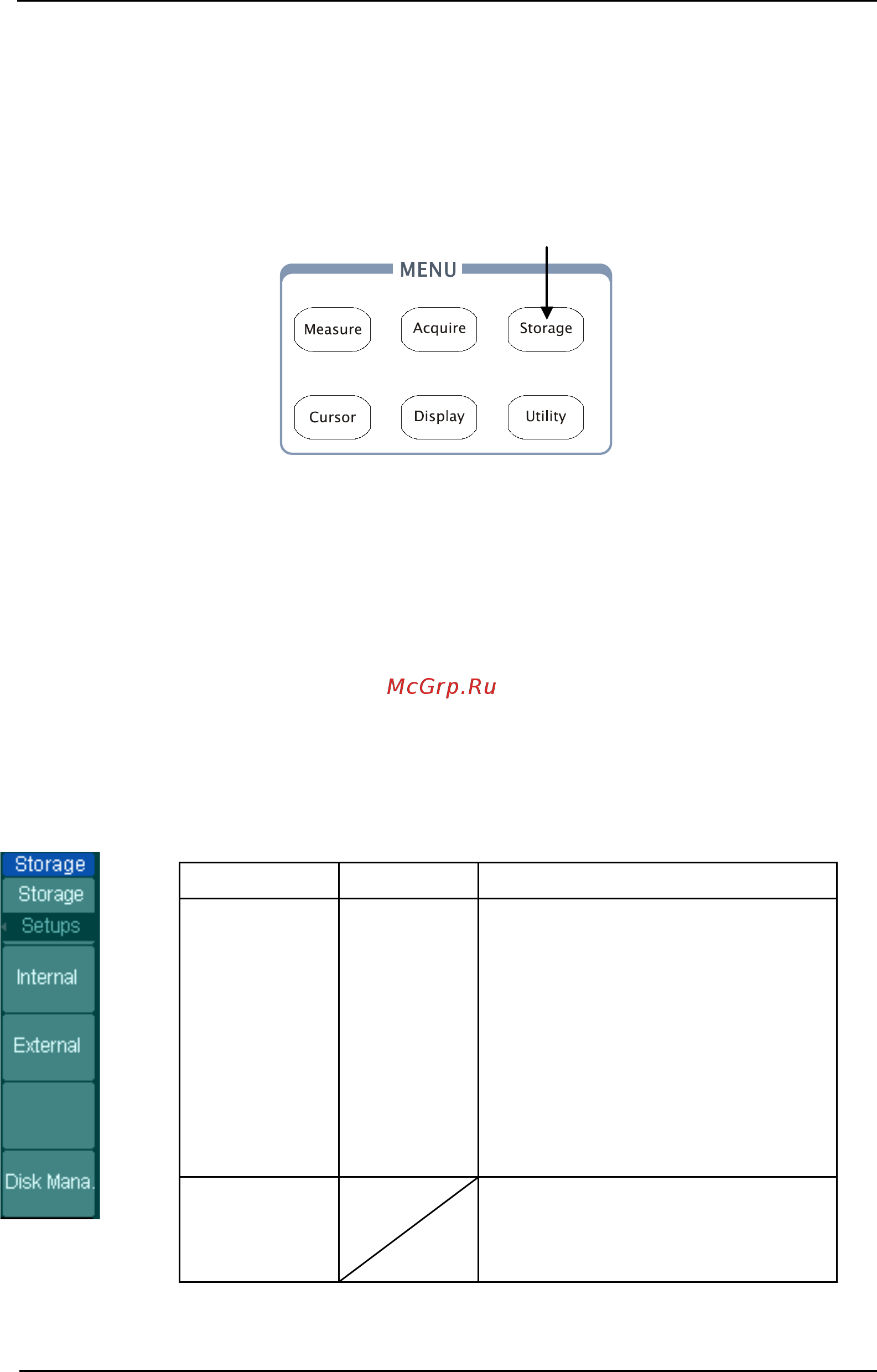

Рис. 2-74 показывает кнопка меню системы сохранения на передней панели.
Рис. 2-74
Меню передней панели
Нажмите кнопку Storage для вызова на экран меню установок сохранения. Можно
сохранить и вызывать осциллограммы и установки прибора во внутренней и
внешней памяти. Файлы осциллограмм, установок, BMP и CSV файлы во внешней
памяти можно создавать и удалять. Система поддерживает режимы ввода с
клавиатуры на английском или китайском языках.
Меню осциллограммы и установки как ниже указано:
Рис. 2-75 Таблица 2-44 Меню Storage
Меню
Установки
Комментарии
Storage
Waveform
Setups
Bit map
CSV
Factory
Сохранить или вызвать
осциллограмму
Сохранить или вызвать
установки прибора
Создать или удалить файлы BMP
Создать или удалить файлы CSV
Восстановить заводские
установки
Internal
Перейти к меню операций
внутренней памяти (см. Табл.
2-48)
Кнопка установки
