Руководство пользователя серий DS1000E, DS1000D
2-72
External
Перейти к меню операций
внешней памяти (см. Табл. 2-49)
Disk Mana.
Перейти к меню управления
диском (см. табл.2-50)
Заводские установки (фабричных) восстанавливаются следующим образом:

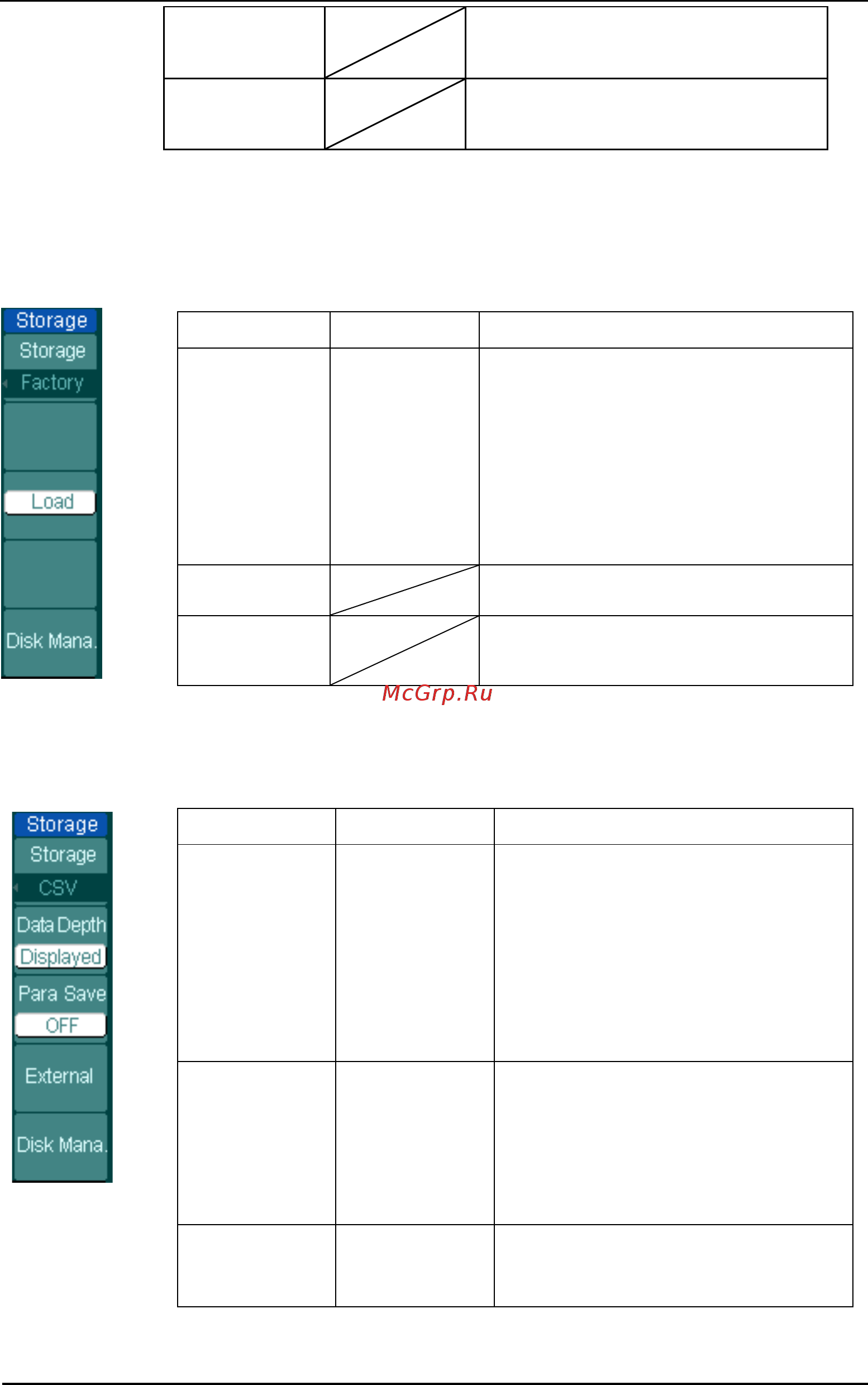

Рис. 2-76 Таблица 2-45 Меню Storage
Меню
Уст ановки
Комментарии
Storage
Waveform
Setups
Bit map
CSV
Factory
Сохранить или вызвать
осциллограмму
Сохранить или вызвать установки
прибора
Создать или удалить файлы BMP
Создать или удалить файлы CSV
Восстановить заводские
установки
Load
Восстановить установки или
файлы производителя
Disk Mana.
Перейти к меню управления
диском (см. табл.2-50)
Рис. 2-77 Таблица 2-46 Меню Storage (для CSV)
Меню
Уст ановки
Комментарии
Storage
Waveform
Setups
Bitmap
CSV
Factory
Сохранить или вызвать
осциллограмму
Сохранить или вызвать
установки
Создать или удалить файлы BMP
Создать или удалить файлы CSV
Восстановить заводские
установки
Data Depth
Displayed
Maximum
Сохранить данные текущей
осциллограммы на экране как
CSV файл
Сохранить все данные
осциллограммы в памяти как
CSV файл
Para Save
On
Off
Сохранение текущих настроек
осциллографа в другом формате
под прежними именами файлов
