Руководство пользователя серий DS1000E, DS1000D

1-10

Компенсация пробников

Выполните компенсацию пробника для его соответствия используемому с ним

входному каналу. Эту процедуру нужно проводить всякий раз при первом

подключении пробника к любому входному каналу.

1. В меню CH1 установите переключатель ослабления пробника в положение 10X

(нажмите CH1→Probe→10X)

Установите переключатель на 10X на пробнике и

подключите ему к каналу 1 осциллографа. Если вы используете насадку крючок

наконечника пробника, убедитесь в надежности контакта и плотности его

посадки.

Подключите контакт заземления и наконечник пробника к соответствующим

контактам выхода Probe Compensator, включите вывод на экран канала 1 и нажмите

кнопку AUTO.

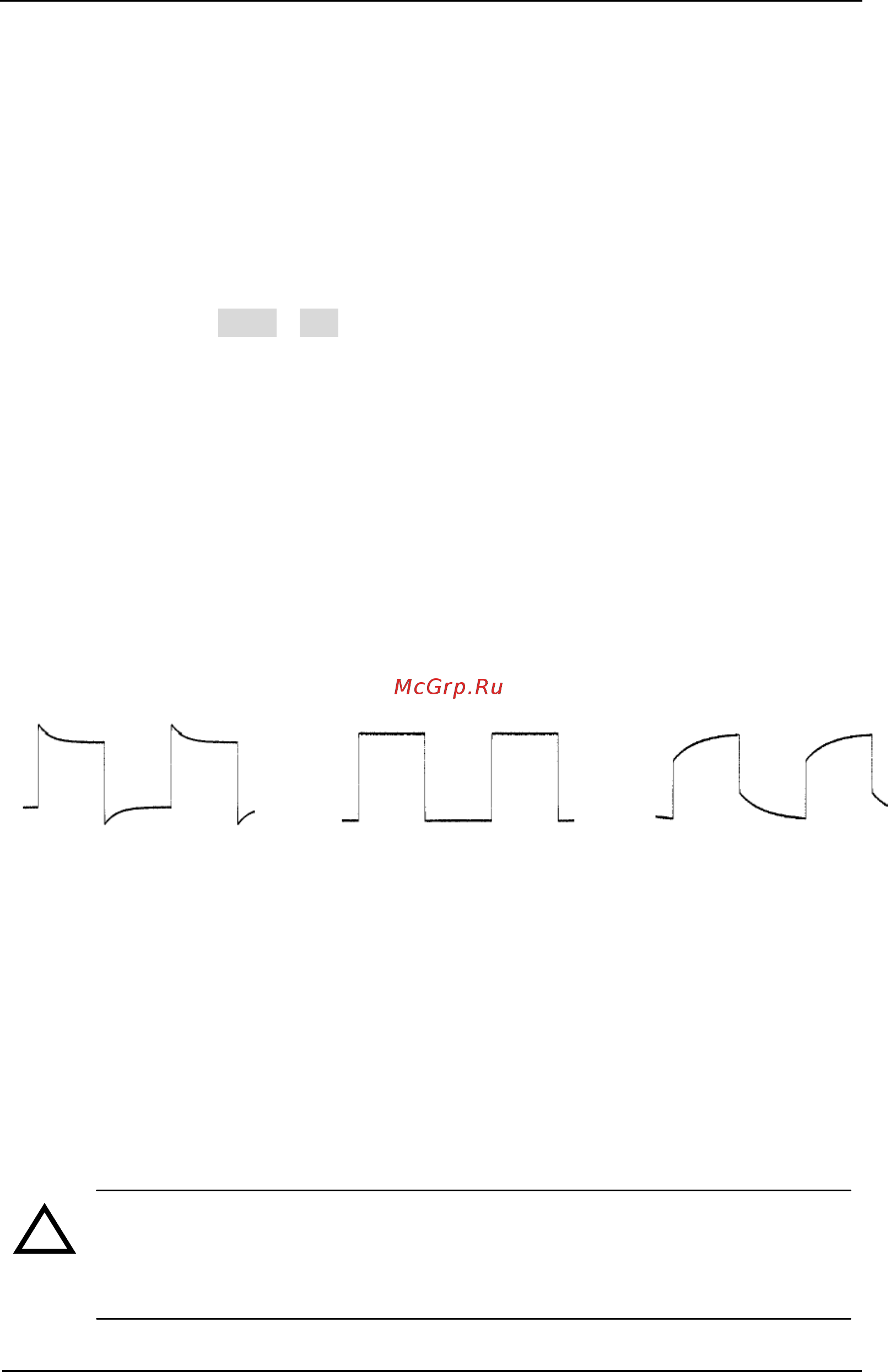

2. Проверьте форму сигнала по осциллограмме.

Перекомпенсация

Правильная компенсация

Недокомпесация

Рис. 1-9

Выход сигнала для компенсации пробника

3. При необходимости, с помощью неметаллического инструмента вращайте

подстроечный конденсатор пробника для получения наиболее правильного

изображения меандра на экране осциллографа.

4. Повторите процедуру при необходимости.

Предупреждение: Во избежание удара электрическим током, при

использовании пробника убедитесь в исправности изоляции его кабеля, не

прикасайтесь к его металлическим частям, имеющим контакт с источником

напряжения.
