Руководство пользователя серий DS1000E, DS1000D
3-6

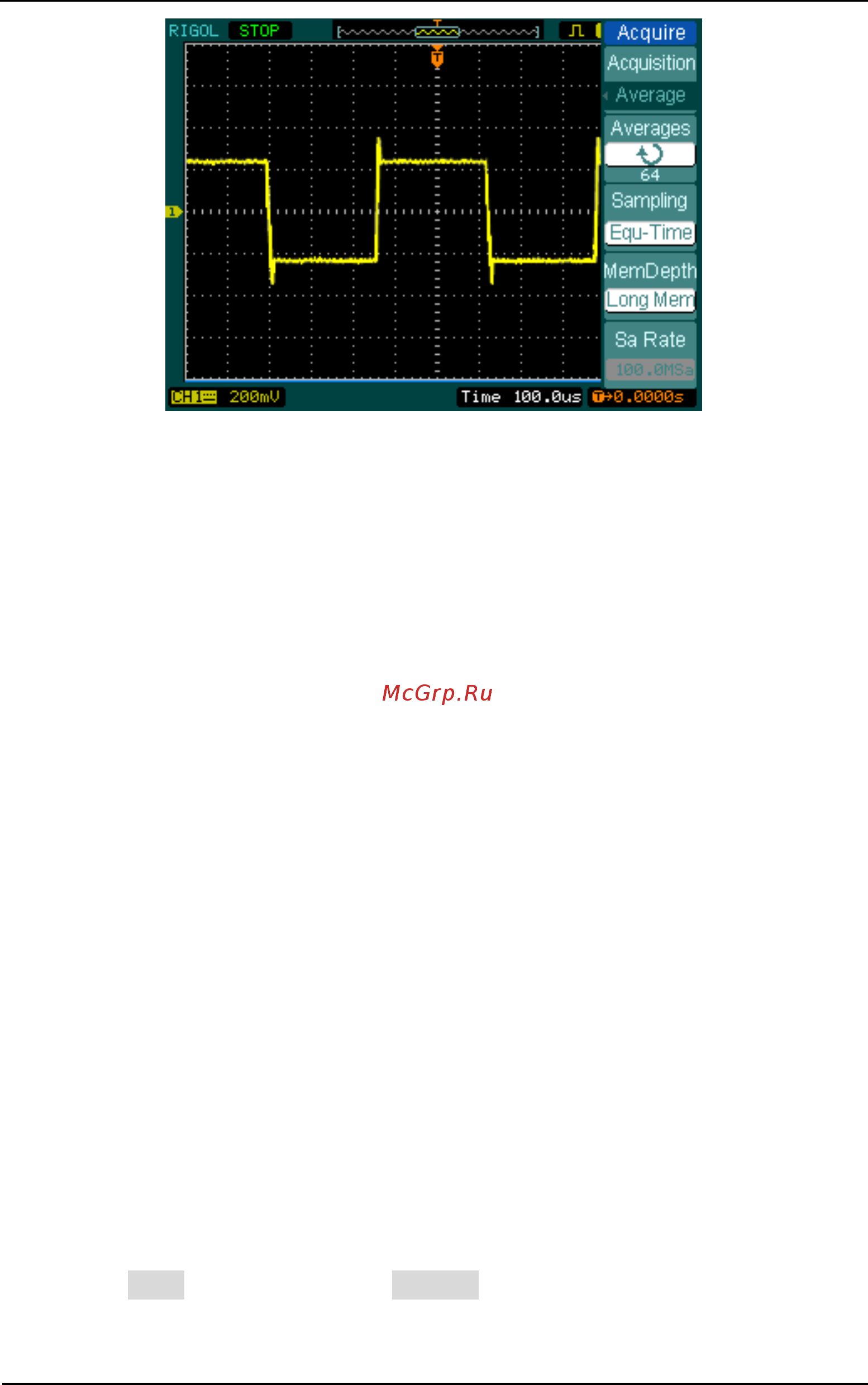

Рис. 3-3
Отображение осциллограммы
(2) Для уменьшения шума можно также с помощью снижения яркости
осциллограммы.
Примечание: Скорость обновления будет ниже при включении режима регистрации
с усреднением.
Пример 5: Использование курсорных измерений
Существуют 20 встроенных автоматических измерений. Также эти параметры можно
измерить, используя курсоры. Вы можете использовать курсоры для быстрых
временных измерений и измерений напряжения сигнала.
Измерение вершины частоты первой гармоники сигнала
Для измерения вызывной частоты, используя нарастающий фронт сигнала,
проделайте следующее:
1. Нажмите кнопку Cursor для вызова на экран меню курсорных измерений.
2. Нажмите Mode для выбора режима Manual.
