RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
3-7
3. Нажмите Type для выбора X.
4. Вращением многофункционального регулятора (
) совместите курсор A с
основным пиком сигнала.
5. Вращением многофункционального регулятора (
) совместите курсор B с
ближайшим к основному пиком сигнала.
Наблюдайте изменение времени и частоты на экране.

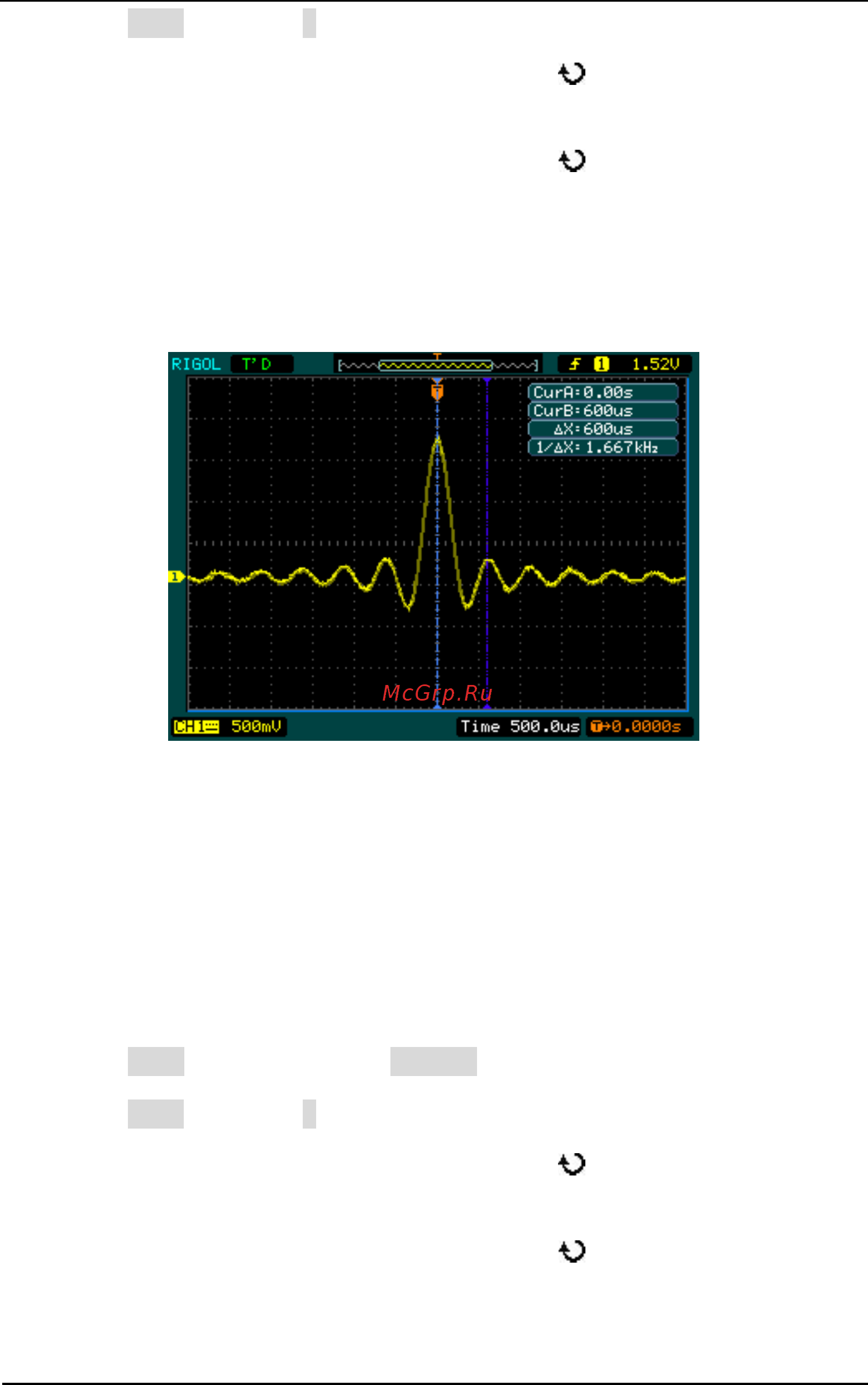

Рис. 3-4
Отображение осциллограммы
Измерение амплитуды первой
вершины формы сигнала
гармоники
Пожалуйста, делайте по следующим шагам:
1. Нажмите кнопку Cursor для вызова на экран меню курсорных измерений.
2. Нажмите Mode для выбора режима Manual.
3. Нажмите Type для выбора Y.
4. Вращением многофункционального регулятора (
) совместите курсор A с
основным пиком сигнала.
5. Вращением многофункционального регулятора (
) совместите курсор B с
ближайшим к основному пиком сигнала.
