Руководство пользователя серий DS1000E, DS1000D
2-80
Установка сервисного меню

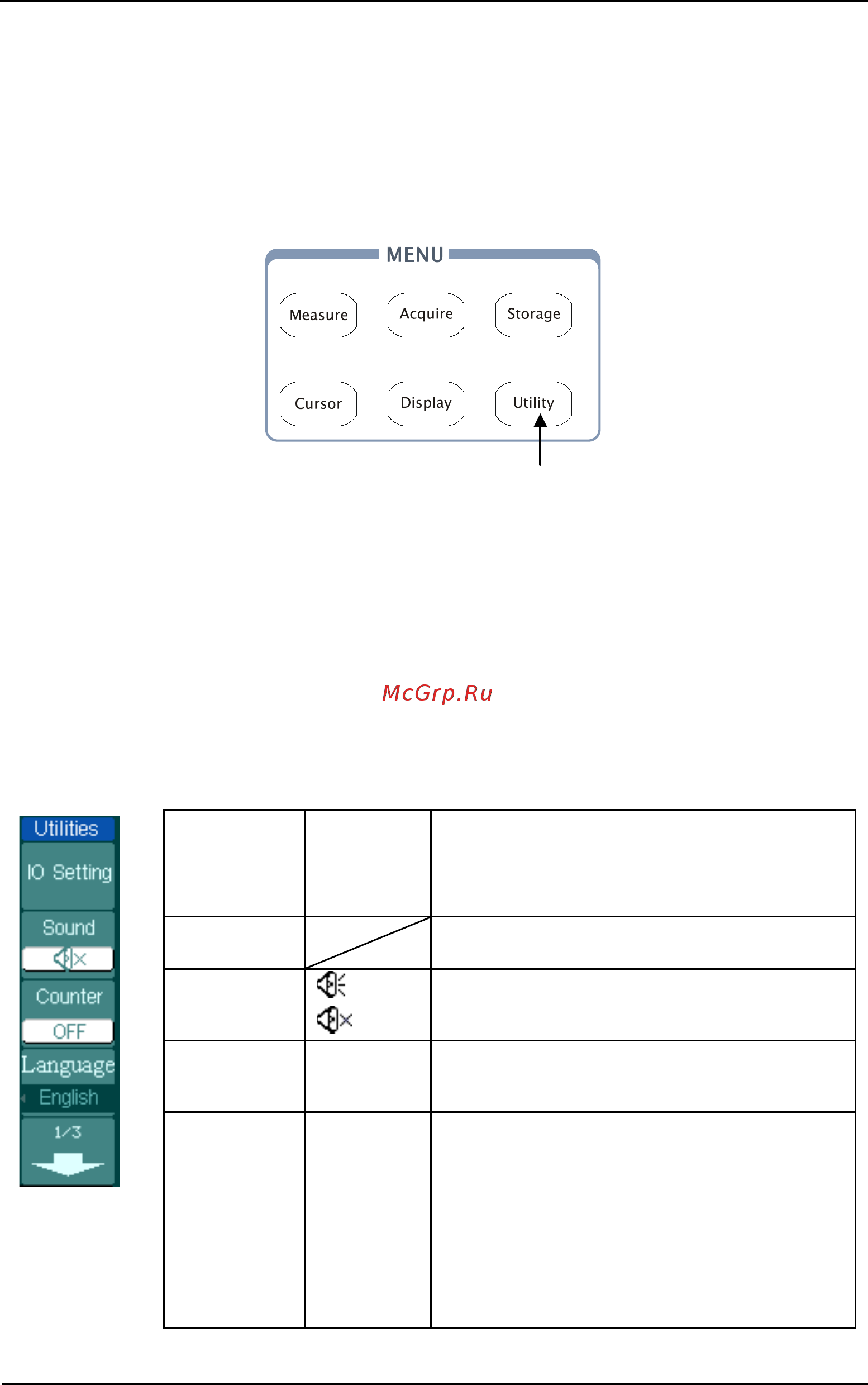

Рис. 2-86 показывает кнопка меню для установки сервисного меню на передней
панели.
Рис. 2-86
Меню передней панели
Нажмите кнопку Utility для вызова на экран меню установок системы сервисного
меню.
Рис. 2-87 Таблица 2-53 Кнопка сервисного меню (страница 1/3)
Меню Установк
а
Комментарии
I/O setting
Установка конфигурации ввода/вывода
Sound
(ON)
(OFF)
Включение/выключение звукового
сигнала
Counter
OFF
ON
Выключение частотомера
Включение частотомера
Language
简体中文
繁体中文
English
日本语
François
…
Выбор языков
(Большее количество языков может
быть добавлено в более поздних
версиях программного обеспечения)
