RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
3-16
Пример 9: Проверка Годен/Нет (Pass/fail)
При запуске этой функции осциллограф автоматически проверяет входной сигнал,
сравнивая его с заданной заранее маской формы сигнала. Если форма сигнала чуть
выходит за границы маски, то результат проверки – тест не пройден (Fail/Не годен), в
противном случае тест пройден. При необходимости программируемый выход будет
доступен для внешнего автоматического контроля, например автоматическое
удаление ошибочной выработки в строке выработки. Выход встроен в осциллографе
в качестве стандартной функции и оптимально изолирован.
Выполните следующие действия:
1. Нажмите Utility→Pass/Fail.
2. Нажмите Enable Test для выбора ON.
3. Нажмите Mask Setting→Load.
4. Нажмите Load для загрузки ранее сохраненной маски или нажмите X Mask и Y
Mask для выбора вертикального и горизонтального допусков, затем нажмите
Create Mask для создания новой маски.
5. Нажмите Output для выбора вероятной выработки осциллограммы.
6. Нажмите Operate для начала проверки.

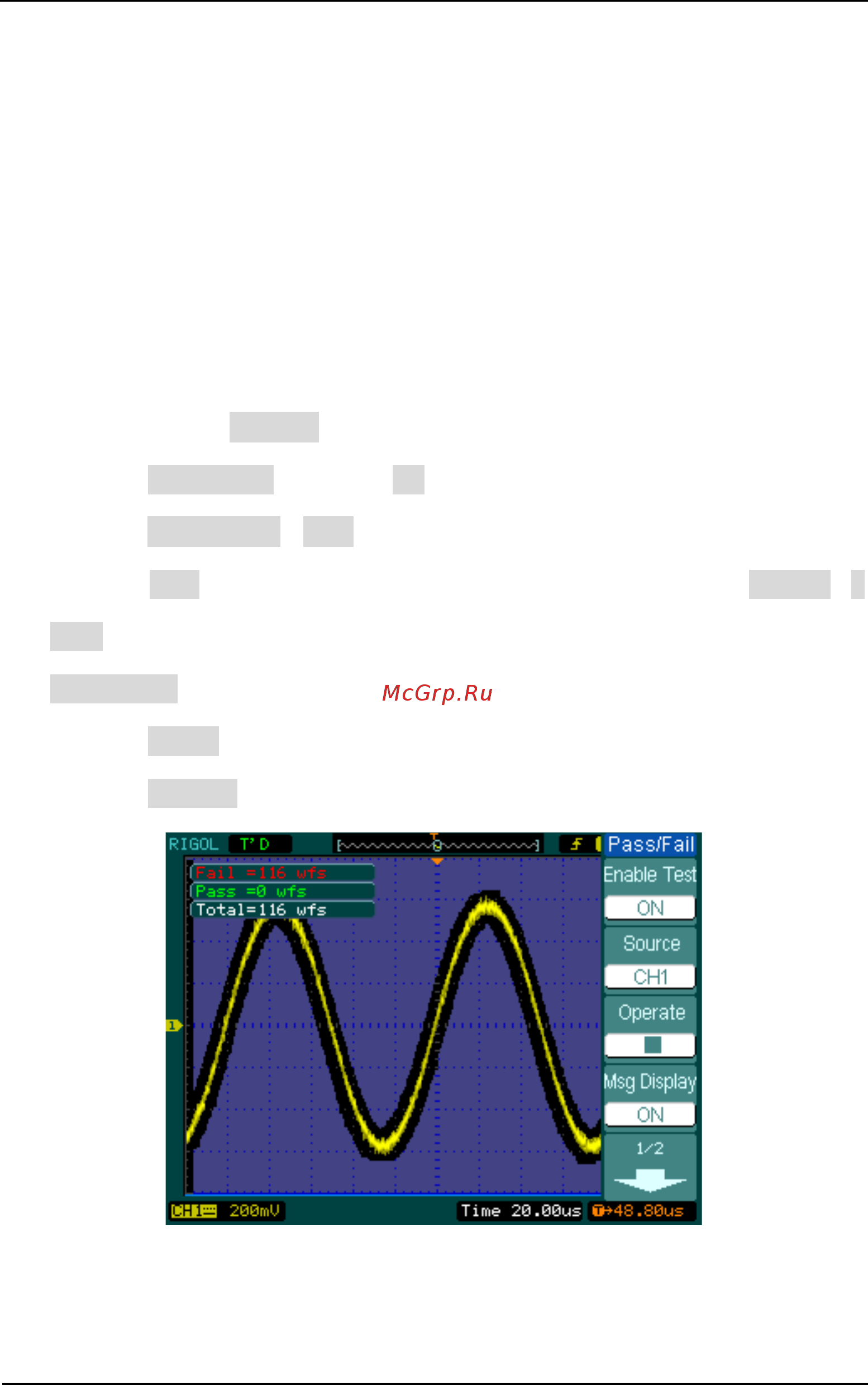

Рис. 3-11
Отображение осциллограммы
