RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
2-57
Запуск по длительности логического кода (серии
DS1000D)
Запуск в определенное время при совпадении логического кода.

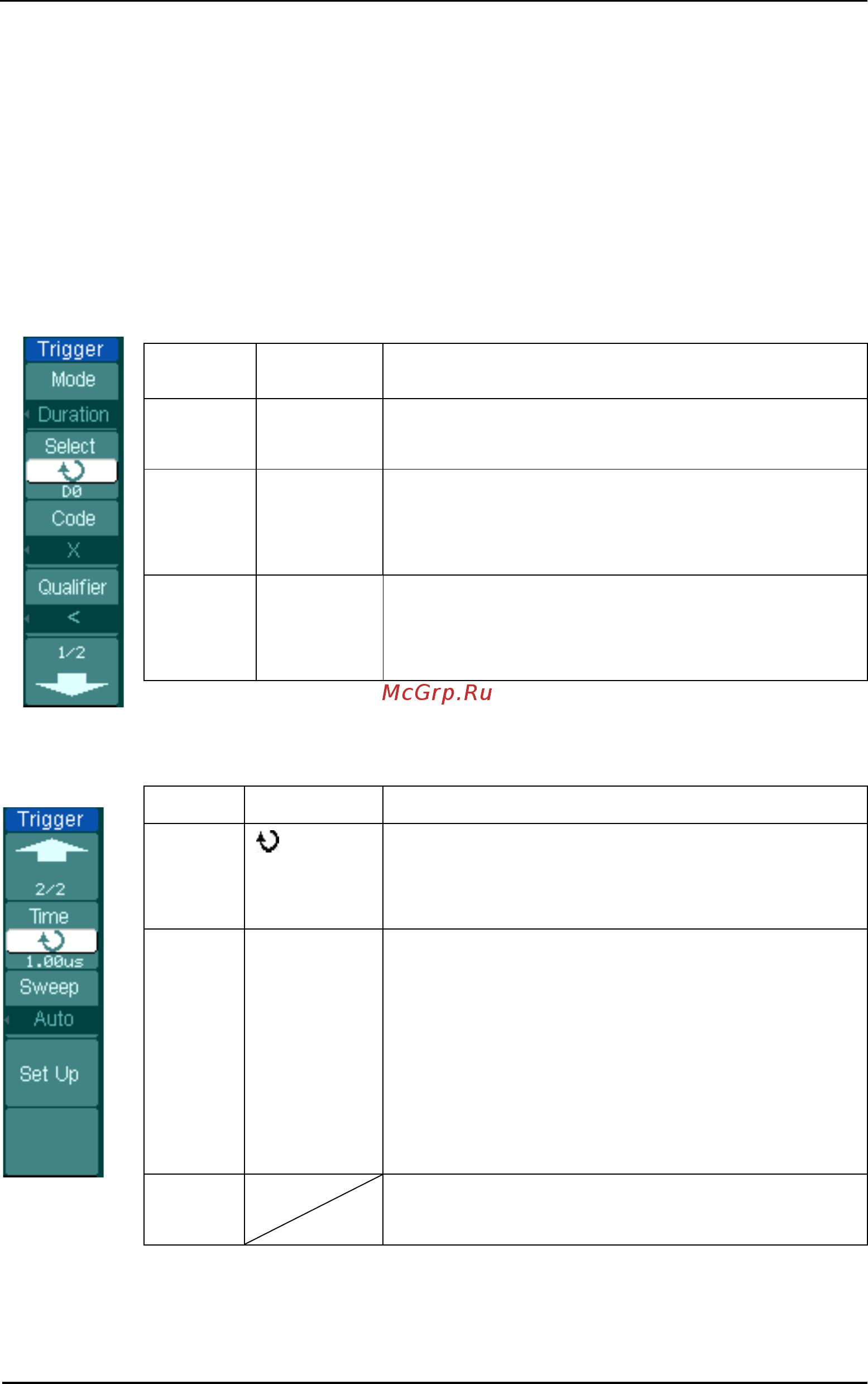

Рис. 2-60 Таблица 2-36 Меню запуска по длительности логического кода
(страница 1/2)
Меню
Уст ановк
и
Комментарии
Select D15-D0
Выбор цифрового канала для запуска по
длительности логического кода
Code
H
L
X
Высокий
Низкий
Любой
Qualifier
<
>
=
Выбор условия ограничения времени
Рис. 2- 611 Таблица 2- 37 Меню запуска по длительности логического кода (страница
2/2)
Меню Уст ановки Комментарии
Time
<Time
Setting>
Выбор времени символа длительности и
ограничения
Sweep
Auto
Normal
Single
Регистрация сигнала даже при отсутствии
сигнала запуска.
Регистрация сигнала только при появлении
сигнала запуска
Однократная регистрация сигнала при
появлении сигнала запуска, затем
остановлена регистрация.
Set Up
Для перехода к меню Set Up, см. Таблицу
2-40
