RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
2-41
Установки режима запуска по фронту (Edge)
Запуск по фронту определяет о нахождении осциллографом точки запуска на
нарастающем или спадающем фронте сигнала. Выбирайте режим запуска по фронту
для запуска по нарастающему фронту, спадающему фронту или нарастающему &
спадающему фронту.

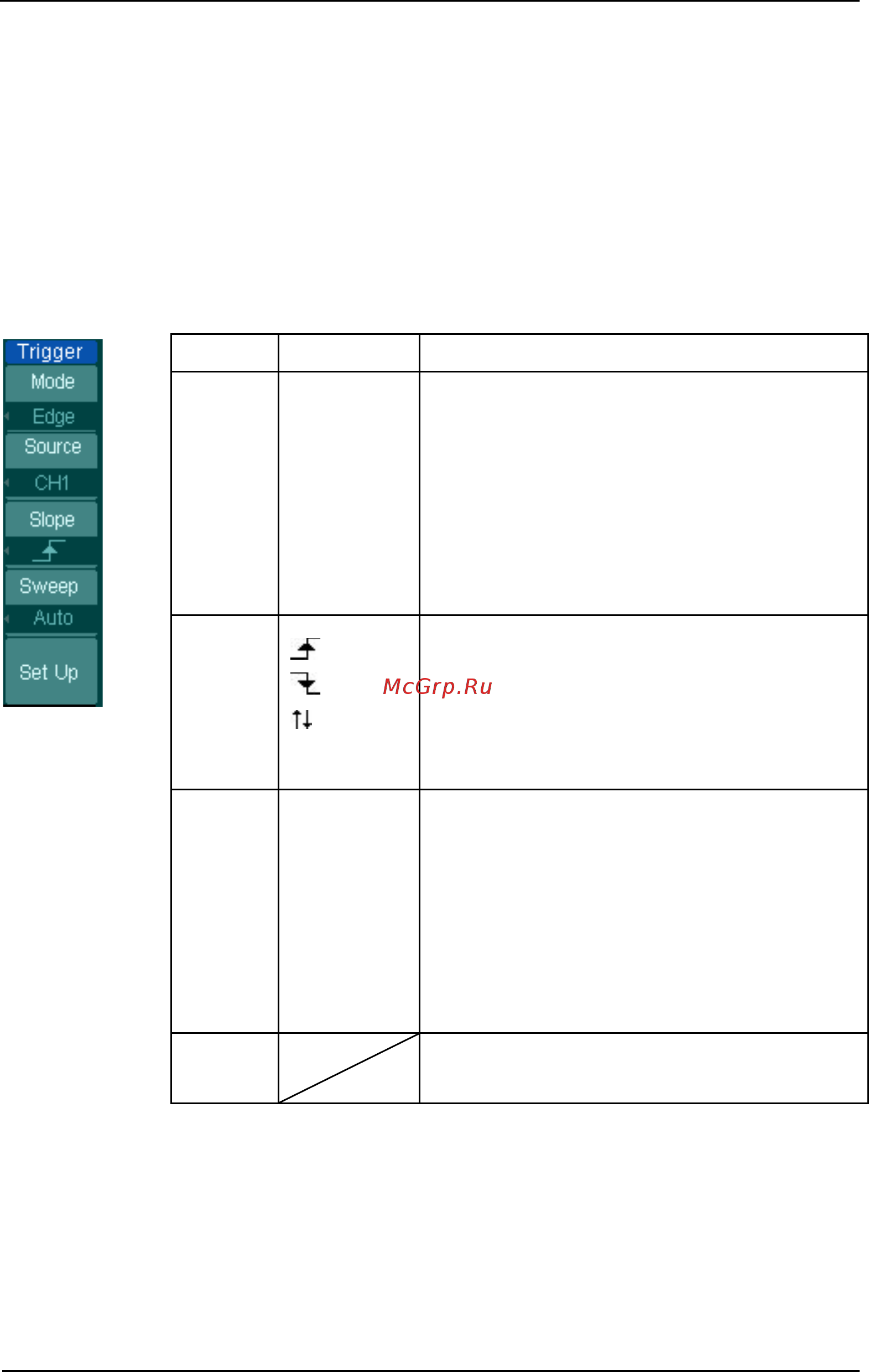

Рис. 2-42 Таблица 2-20 Меню запуска по фронту
Меню Установки Комментарии
Source
CH1
CH2
EXT
AC Line
D15-D0
Выбор Канала 1 как сигнал запуска
Выбор Канала 2 как сигнал запуска
Выбор EXT TRIG (внешнего сигнала) как
сигнал запуска
Выбор линии питания как сигнал запуска
Выбор цифрового канала D15-D0 как
источник запуска (только для
DS1000D
)
Slope
Rising
Falling
Rising &
Falling
Запуск по нарастающему фронту
Запуск по
спадающему
фронту
Запуска по нарастающему & спадающему
фронту.
Sweep
Auto
Normal
Single
Регистрация сигнала даже при отсутствии
сигнала запуска.
Регистрация сигнала только при
появлении сигнала запуска.
Однократная регистрация сигнала при
появлении сигнала запуска, затем
остановлена регистрация.
Set up
Для перехода к меню Set Up, см. Таблицу
2-38
