RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
1-7
Проведение функциональной проверки
Для утверждения исправности вашего прибора, выполните быструю функциональную
проверку как ниже указано.
1. Включите прибор.
Используйте только сетевой шнур, проектированный для вашего осциллографа.
Убедитесь, что источник питания обеспечивает напряжение переменного тока от
100Вэфф. до 240Вэфф. с частотой от 45Гц до 440Гц.
Включите систему и запустите программу и подождите до появления окна
осциллограммы сигнала на экране.
Нажмите кнопку Storage, выберите меню
Storage
в верхней ячейке меню и
нажмите кнопку, соответствующую ячейке меню
Factory
.

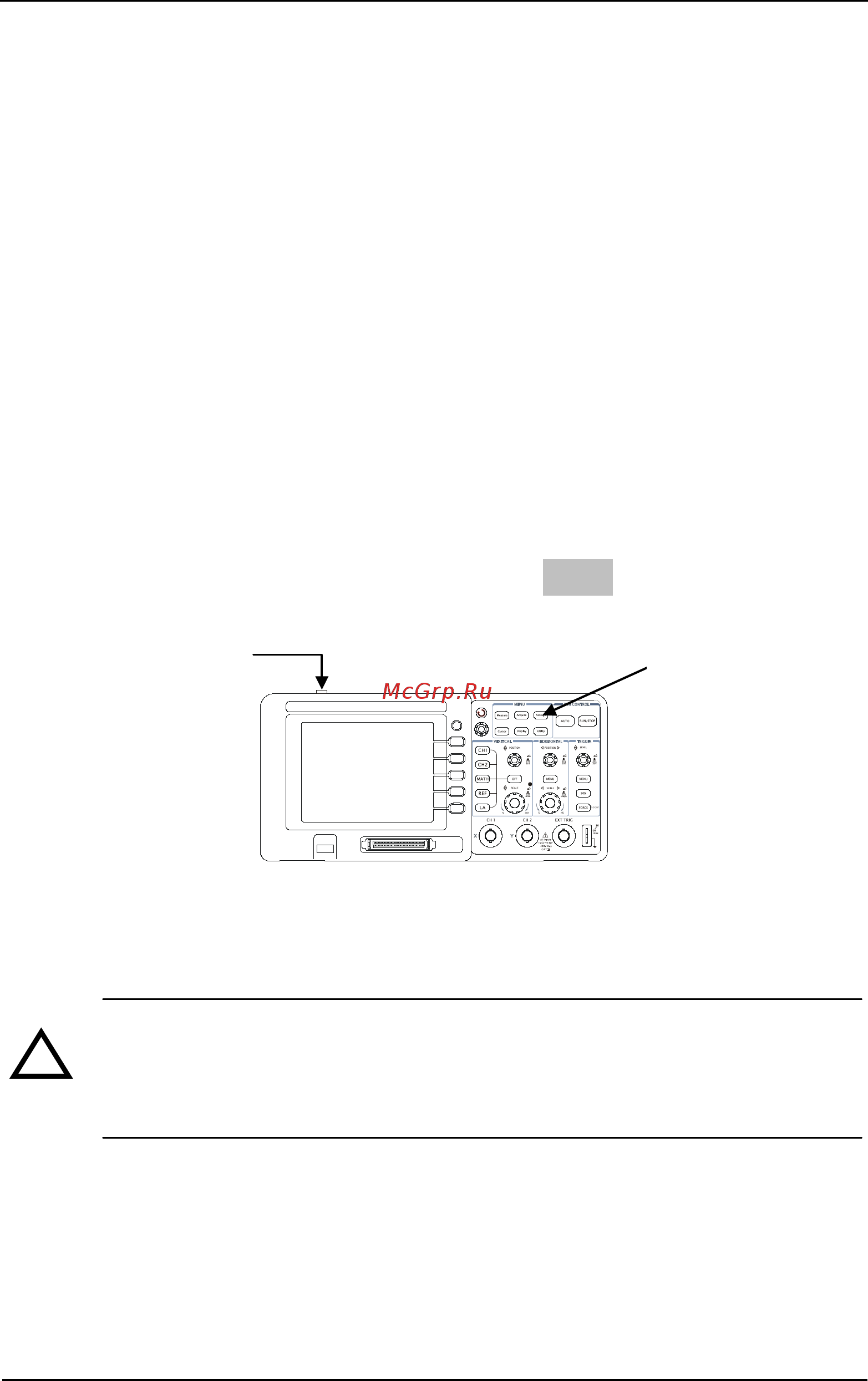

Рис. 1-5
Включение и проверка прибора
Предупреждение:
Во избежание удара электрическим током убедитесь, что осциллограф
правильно заземлен.
2．Подайте сигнал на вход осциллографа.
Серии DS1000E: 2 входных каналов + 1 внешний входной канал запуска
Серии DS1000D: 2 входных каналов + 1 внешний входной канал запуска + 16
цифровых входных каналов
Кнопка
сохранения
Кнопка
питания
!
