RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
1-8

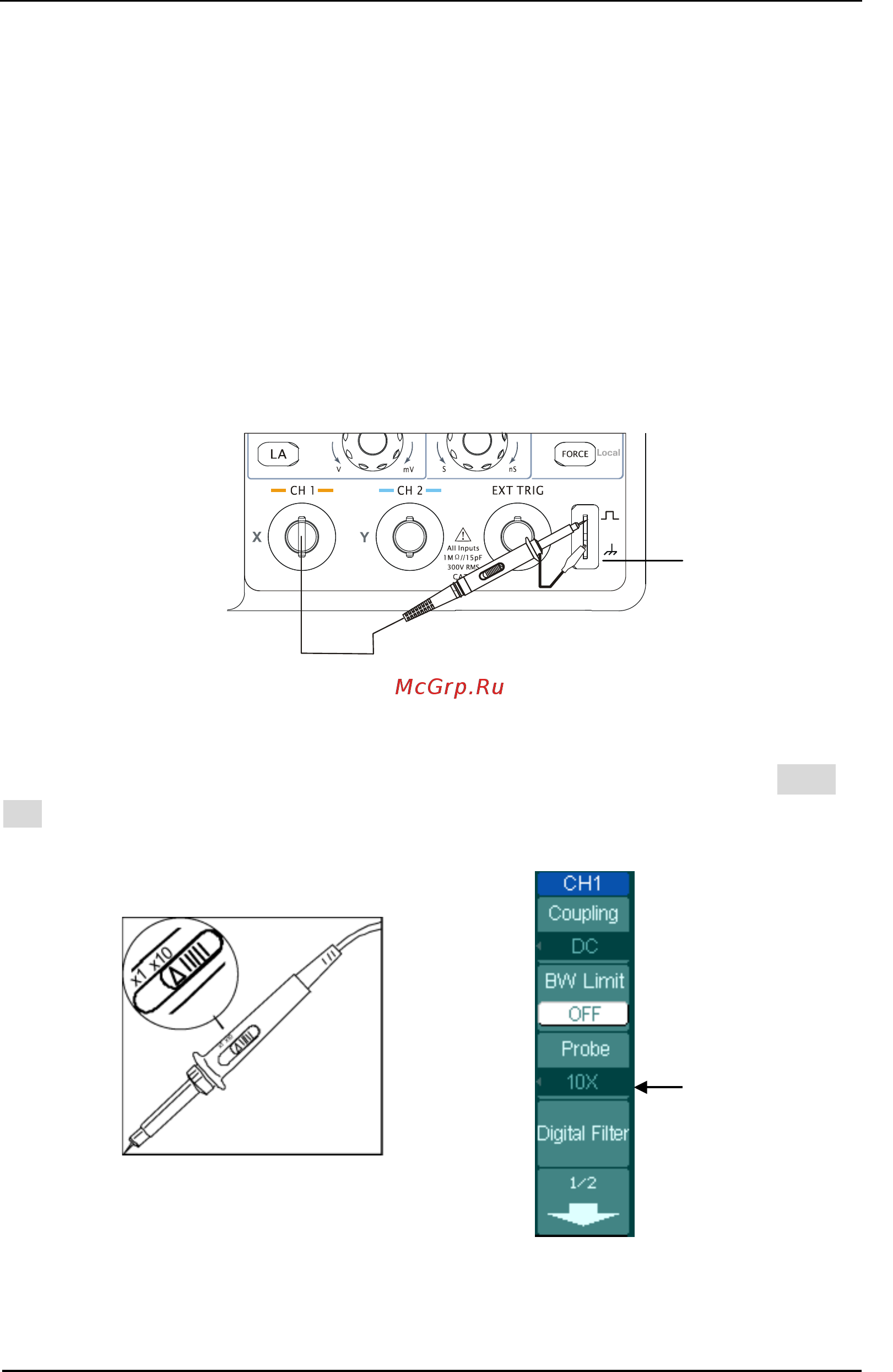

Выполните следующие действия:
①
Установите переключатель на пробнике в положение 10X и подключите пробник к
разъему канала 1 осциллографа:
Для этого совместите положение выступов на разъеме BNC CH1 осциллографа с
пазами кабельного разъема пробника.
Вставьте разъем пробника в разъем осциллографа и поверните замок разъема
пробника вправо до щелчка.
Подключите контакт заземления и наконечник пробника к соответствующим
контактам выхода PROBE COMP.
Рис. 1-6
Присоединение к пробнику
②
Установите ослабления пробника 10X. Для этого нажмите кнопки CH1→Probe→
10X
.
Рис. 1-7 Рис. 1-8
Установка ослабления пробника Установка ослабления в меню
Компенсатор
пробника
Масштаб
