RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
1-11
Применение набора цифровых пробников (Серии
DS1000D)
Набор цифровых пробников предоставляется только для серии DS1000D с
Логическим анализатором.
Выключите питание исследуемого устройства во избежание короткого замыкания.
Поскольку напряжение в исследуемой схеме в этом шаге отсутствует, Вы можете
оставить осциллограф включенным.
Подключите разъем кабеля для логических сигналов (модель: FC1868) входу
логического анализатора осциллографа. Подключите другой конец кабеля для
логических сигналов активную головку для логических сигналов (модель:
LH1116). Идентификаторы расположены в каждом конце плоского кабеля и
подключение возможно только одним способом. Ненужно выключить
электропитание вашего осциллографа при подключении кабеля.

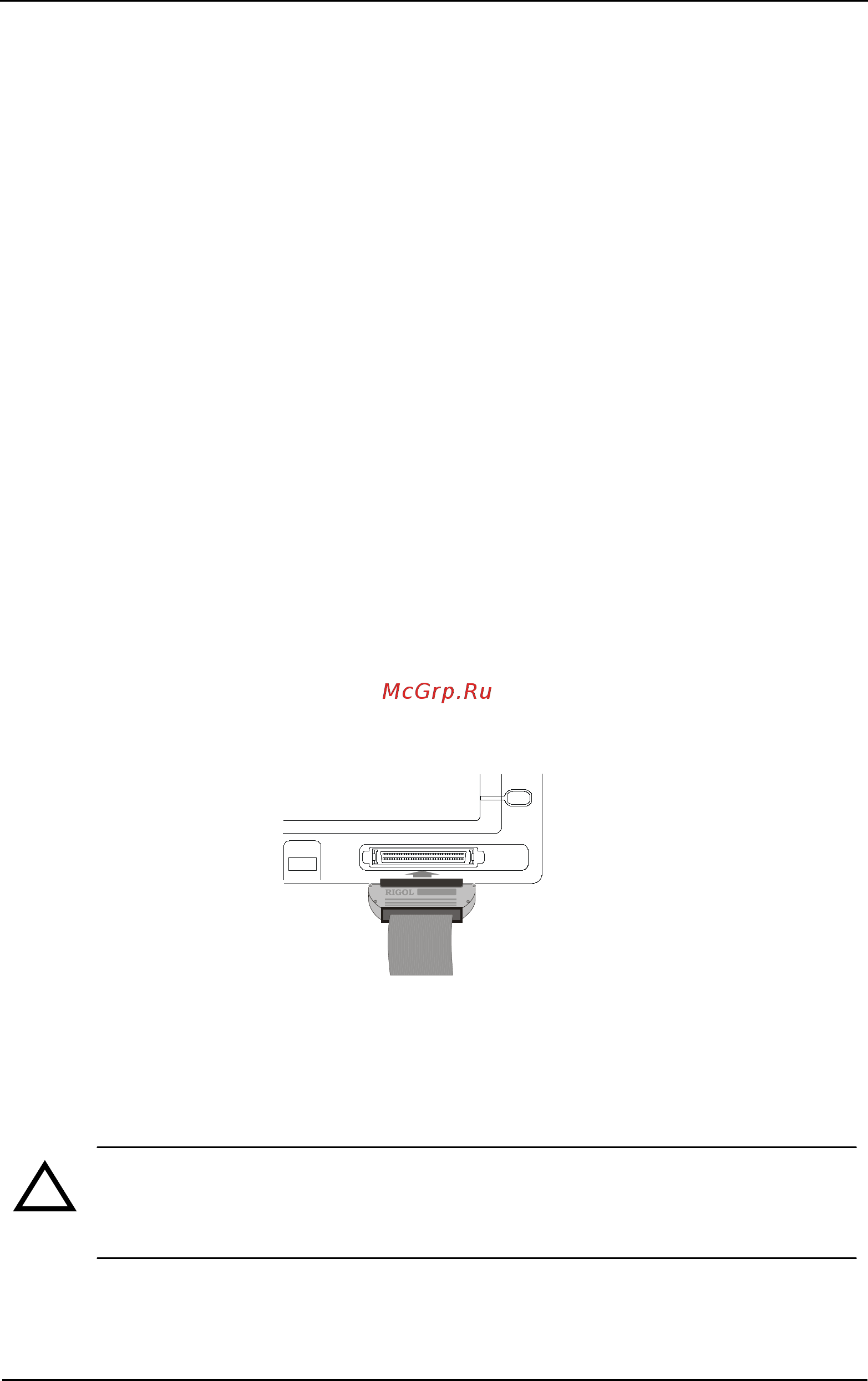

Рис. 1-10
Подключение набора цифровых пробников
ПРЕДОСТЕРЕЖЕНИЕ: Используйте только модели FC1868, LH1116,
TC1100 и LC1150 производства RIGOL специально поставляемые для
осциллографов серий DS1000D.
!
