RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
1-12

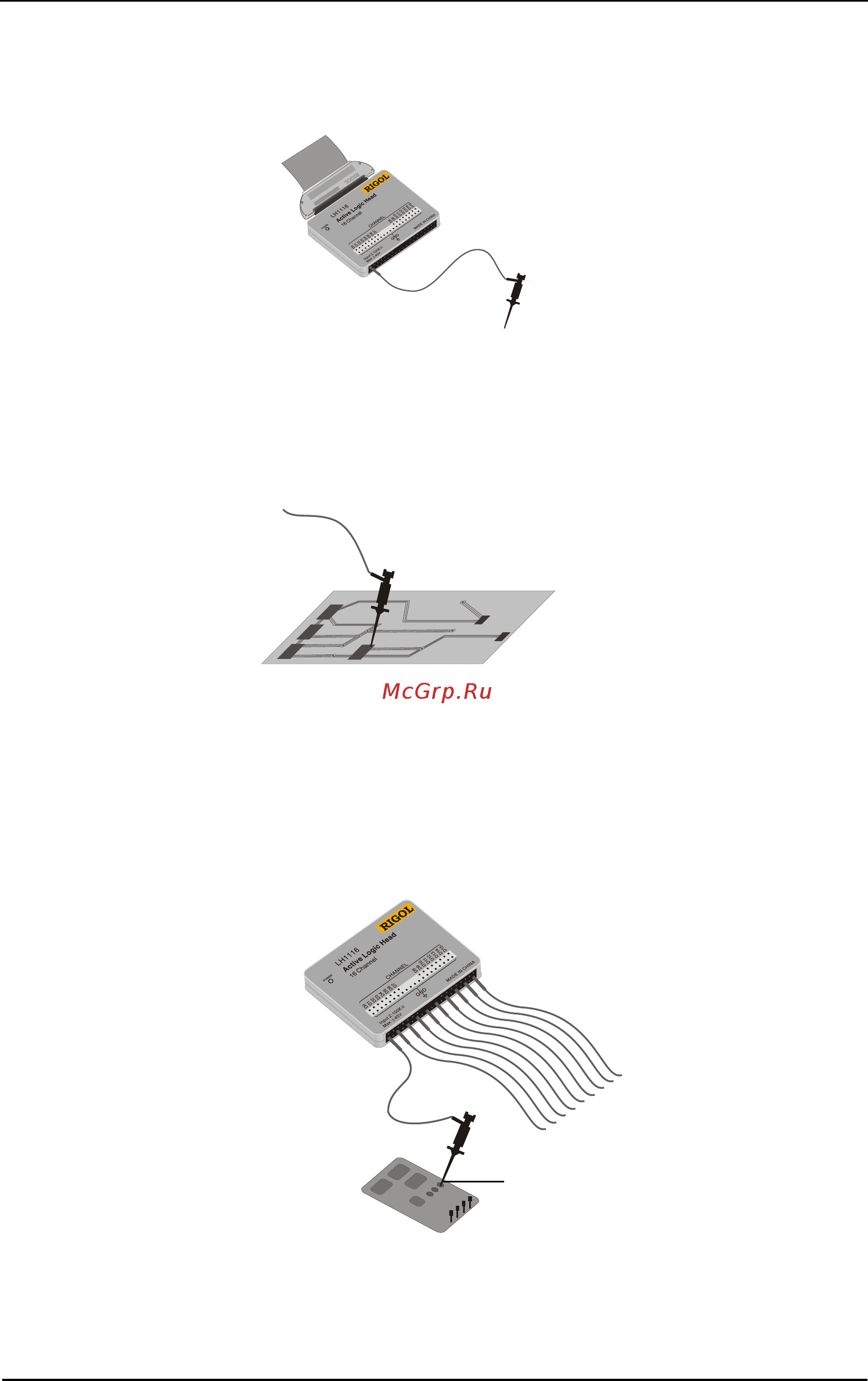

3. Подключите один зажим с соединительным проводом; убедитесь в качестве
подключения.
Рис. 1-11
4. Проверьте наличие сигнала от испытываемой схемы при помощи этого канала.
Рис. 1-12
5. Не забыть соединять канал заземления к соответствующему контакту заземления
испытываемое устройство.
Рис. 1-13
зажима с
Заземление
