RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
2-14

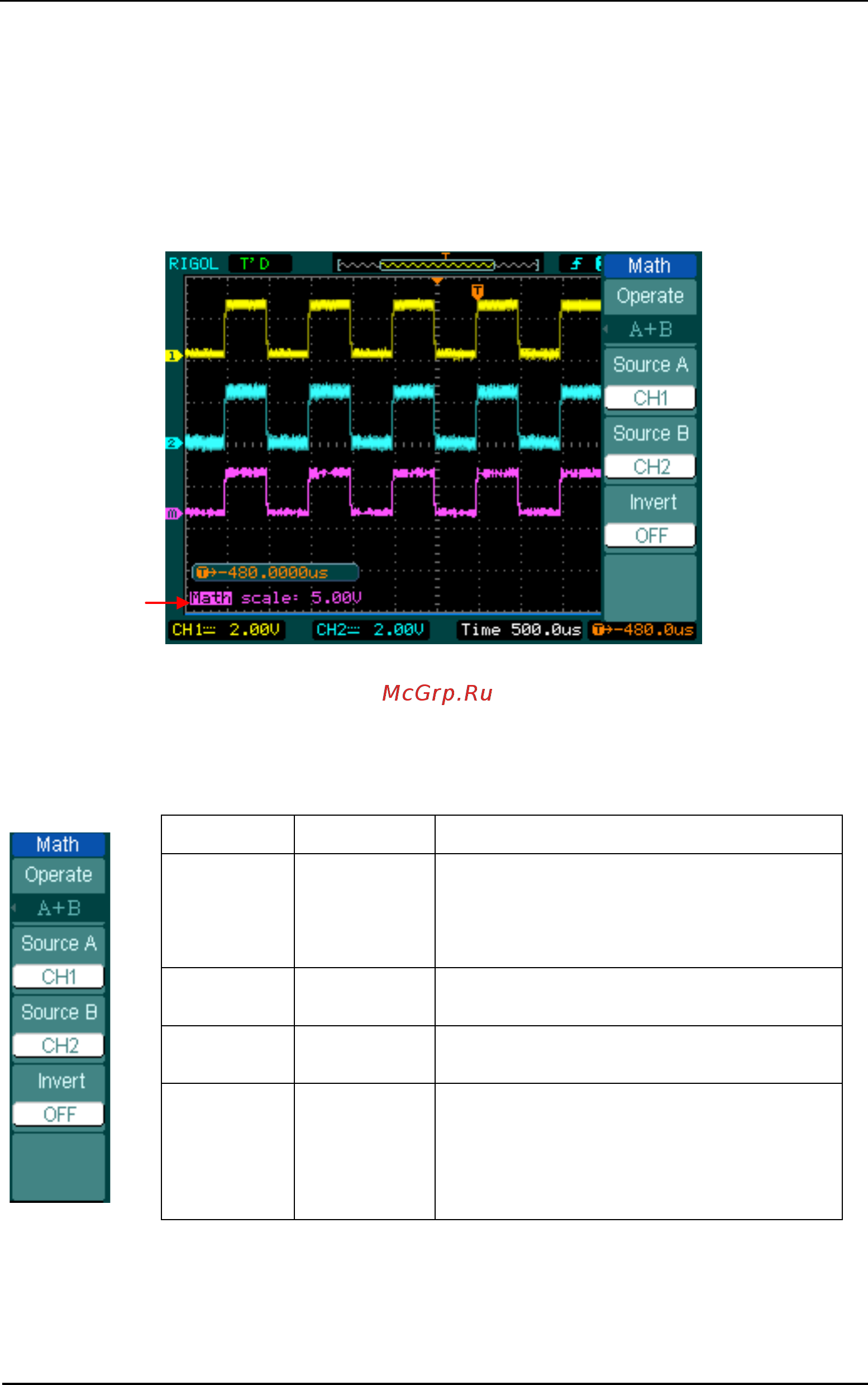

Математические функции
Математические функции включают сложение, вычитание, умножение и быстрое
преобразование Фурье (FFT) для сигналов каналов CH1 и CH2. Результат
математических действий может также быть измерен с помощью сетки и курсора.
Рис. 2-15
Математическая функция
Рис. 2-16 Таблица 2-5 Меню математики
Меню Установки Комментарии
Operation
A+B
A-B
A×B
FFT
Сложить источник A и источник B
Вычесть источник B из источника A
Умножить источник B на источник A
Быстрое преобразование Фурье
Source A
CH1
CH2
Выбор CH1 или CH2 в качестве
источника A
Source B
CH1
CH2
Выбор CH1 или CH2 в качестве
источника B
Invert
ON
OFF
Инверсия осциллограммы результата
математической операции.
Восстановление исходной
осциллограммы результата
математической операции.
MATH
