RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
2-88

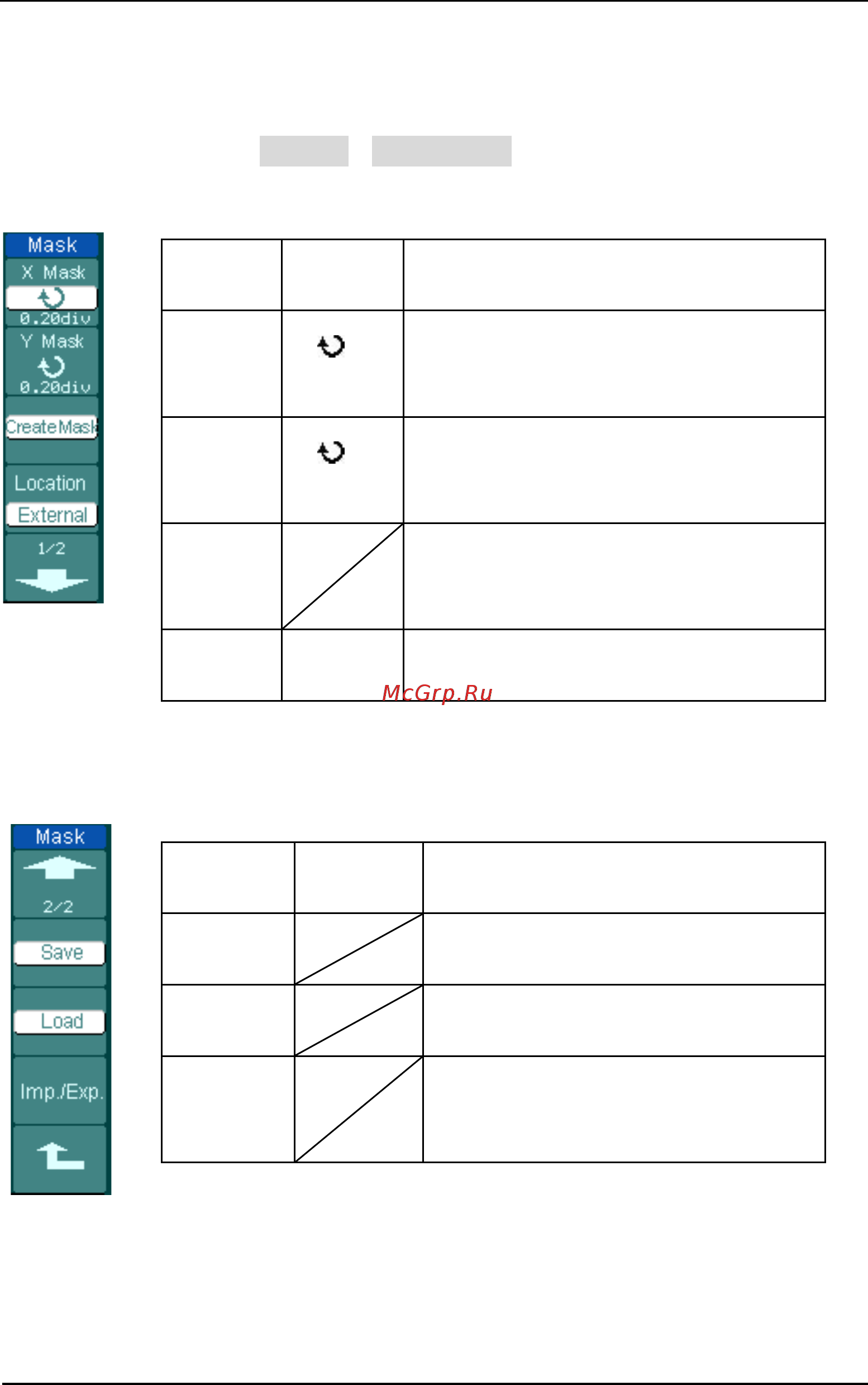

Установки маски
Нажмите кнопку Utility→Pass/Fail→Mask Setting для вызова следующего меню.
Рис. 2-95 Таблица 2-60 Меню установки маски (страница 1/2)
Меню
Установ
ки
Комментарии
X Mask
< x div>
Установка горизонтального зазора
формы сигнала
(0.04div-4.00div)
Y Mask
< y div>
Установка вертикального зазора формы
сигнала
(0.04div-4.00div)
Create
Mask
Создать проверочную маску в
соответствии с вышеуказанным
допуском
Location
Internal
External
Установить положение памяти файлов
маски.
Рис. 2-96 Таблица 2-61 Меню установки маски (страница 2/2)
при сохранении во внутренней памяти
Меню Установк
и
Комментарии
Save
Восстановить созданную маску во
внутренней памяти
Load
Вызвать файл настройки маски из
внутренней памяти
Imp./Exp.
Перейти к меню Imp./Exp.
(аналогично соответствующему
меню REF См. Таблицу 2-10)
