RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
2-70

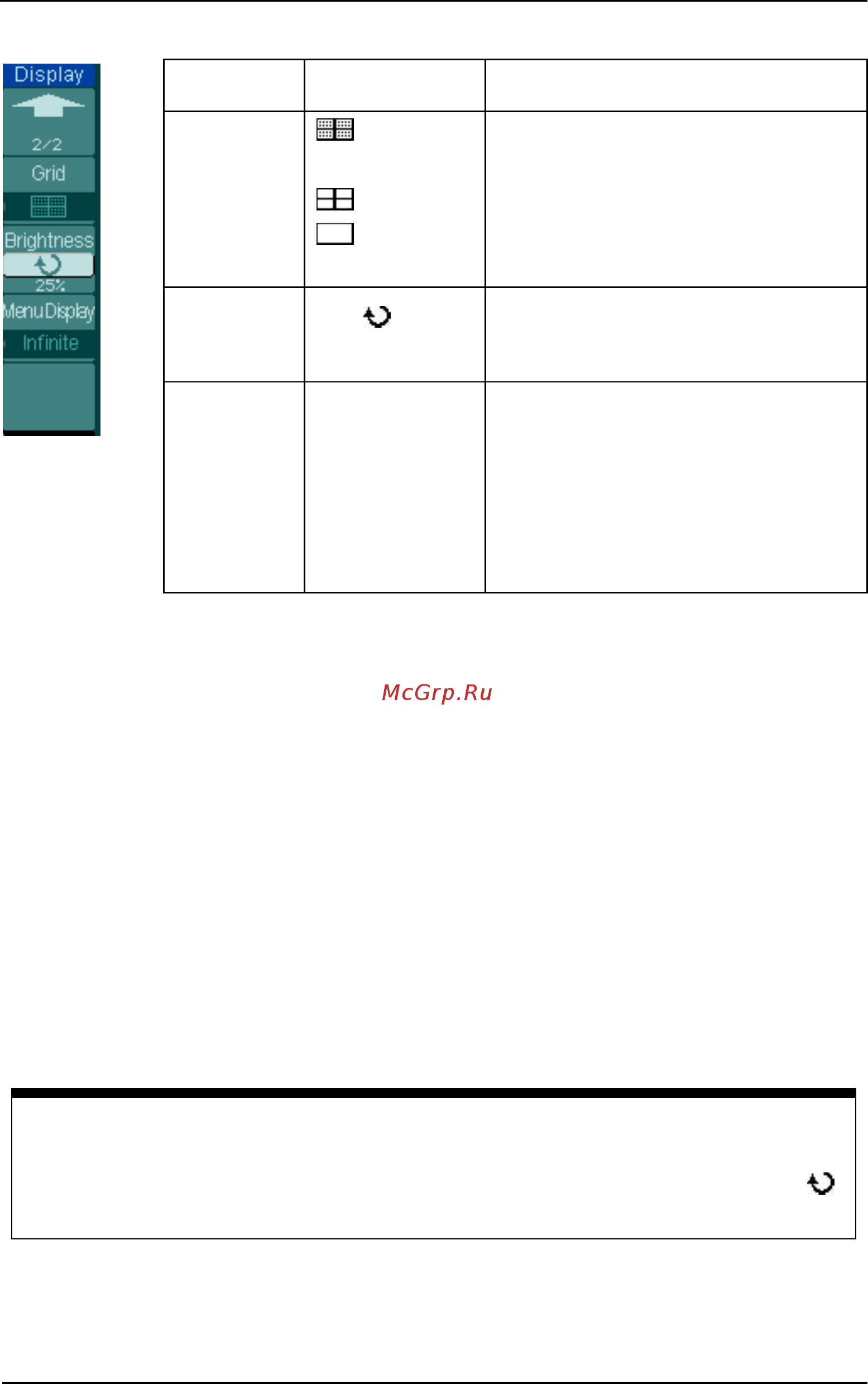

Рис. 2-73 Таблица 2-43 Меню экрана (страница 2/2)
Ключевое замечание:
Типы отображения осциллограмм: возможны два типа отображения – векторами и
точками. При векторном типе осциллограф соединяет точки, используя цифровую
интерполяцию, как линейную, так и sin(x)/x. Интерполяция sin(x)/x хорошо подходит
для выборки в реальном времени и будет более эффективна при скорости развертки
50нс и быстрее.
Частота обновления: это важная характеристика цифровых осциллографов. Она
подразумевает, сколько раз в секунду осциллограф производит обновление, и влияет
на возможность исследования сигнала.
Меню Установки Комментарии
Grid
Отображать сетку и координатные
оси на экране
Выключение сетки
Выключение сетки и координатных
осей
Brightness
<
percentage >
Установка яркости сетки
Menu
Display
1s
2s
5s
10s
20s
Infinite
Установка времени показа меню.
Меню будет спрятано через
установленное время от
последнего нажатия кнопки.
Регулировка яркости осциллограмм
При начальных установках вращение многофункционального регулятора (
)
изменяет яркость осциллограмм.
