RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
2-66
Отображаемая на экране осциллограмма изменяется в соответствии с настройками
меню Acquire.

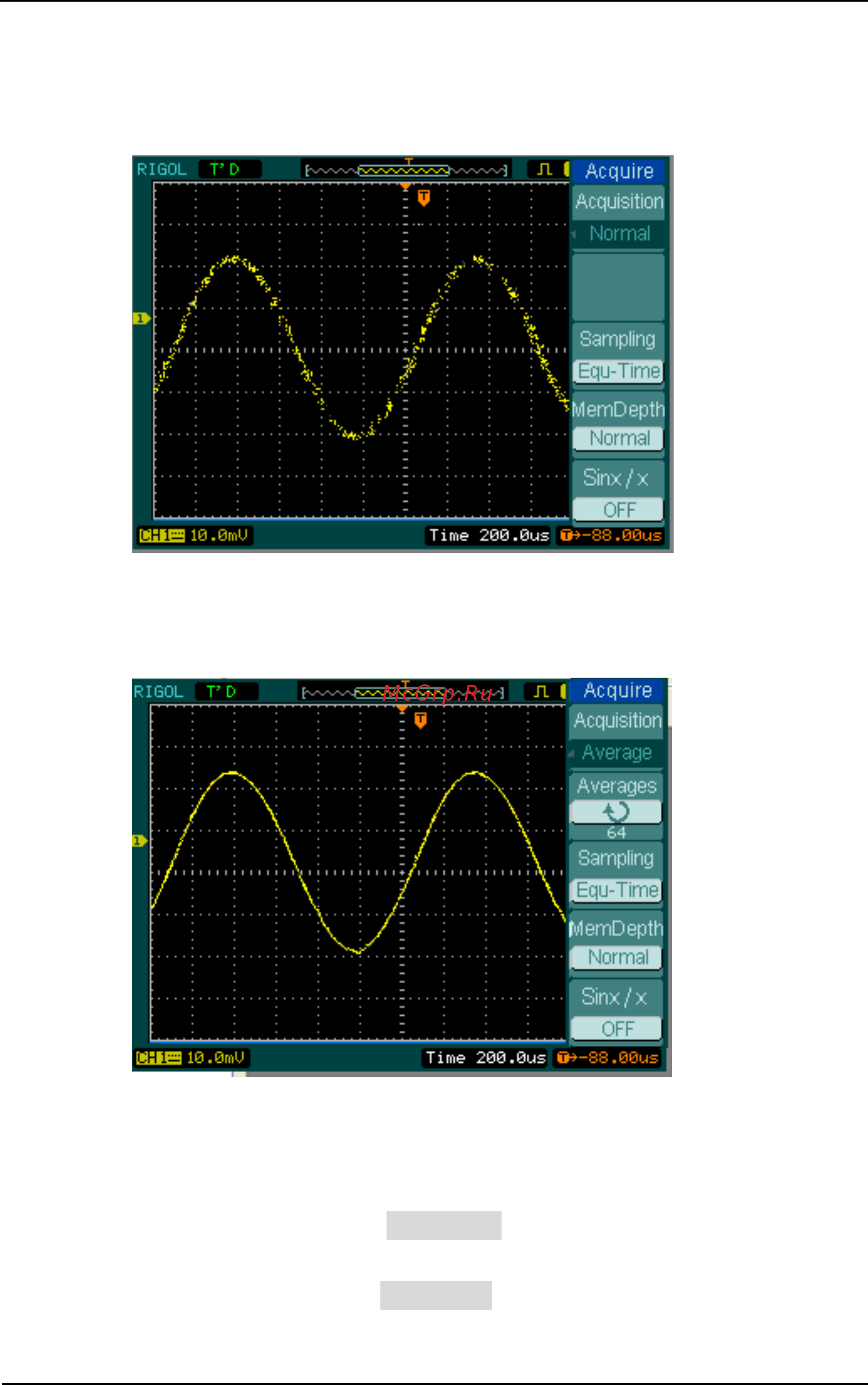

Рис. 2-68
Сигнал, содержащий шумы, без усреднения.
Рис. 2-69
Сигнал, содержащий шумы, после усреднения
Примечание:
Выбирайте режим регистрации Real-time для исследования одиночных или
импульсных сигналов.
Выбирайте режим регистрации Equ-Time для исследования высокочастотных
