Руководство пользователя серий DS1000E, DS1000D
1-19
ыстра
я установка нулевого уровня запуска
Вращая регулятор
, установит произвольное значение уровня запуска,
затем нажмите регулятор
, уровень запуска мгновенно вернется к
нулевому значению.
2. Изменяя установки запуска, наблюдайте за изменением информации
отображаемой строке состояния.
Нажмите кнопку MENU зоны TRIGGER (ЗАПУСК).
На экране появится меню функциональных кнопок, показывая возможные установки
системы запуска как указано в Рис. 1-17.

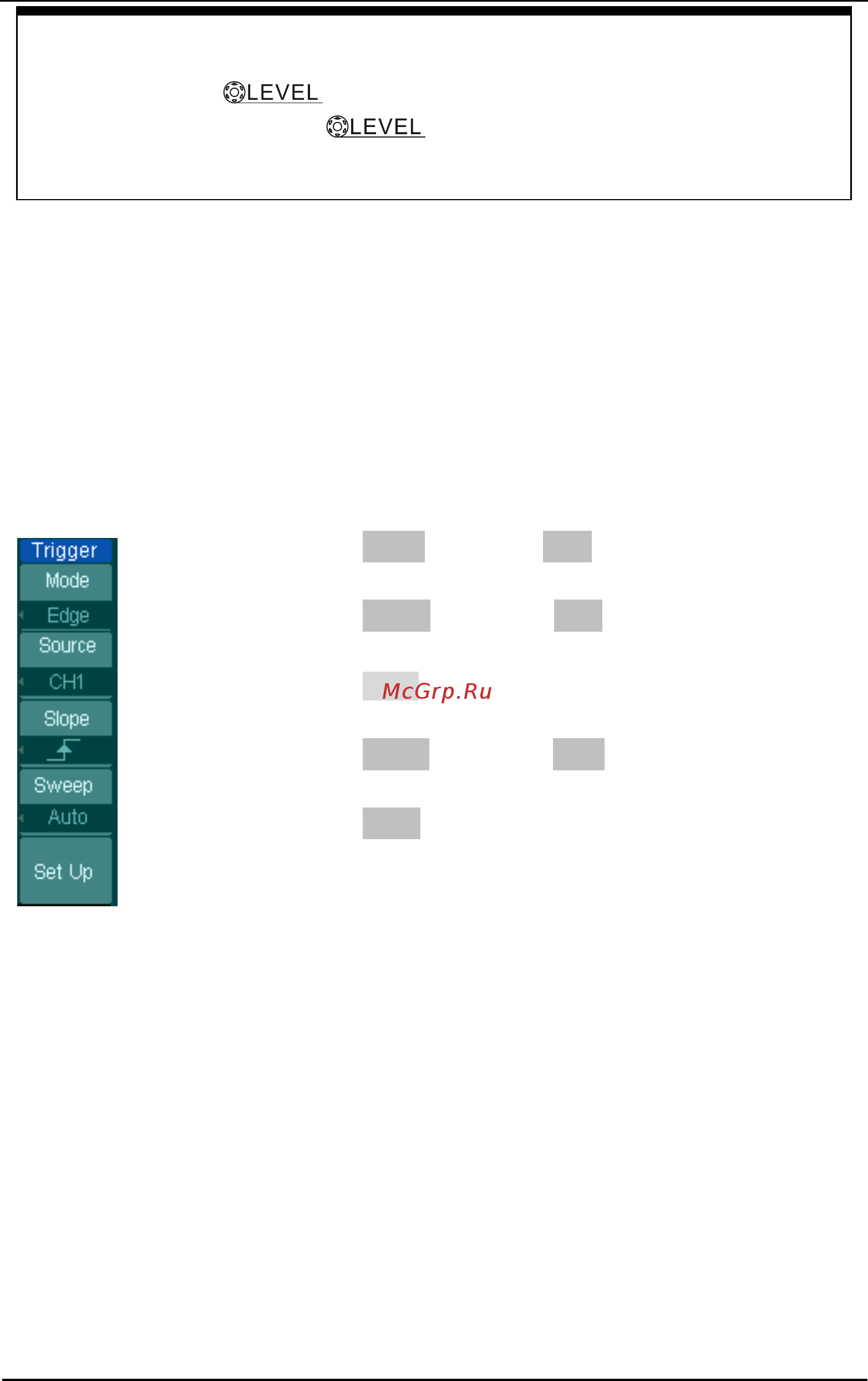

Рис. 1-17
· Нажмите кнопку
Mode
и выберите
Edge.
· Нажмите кнопку
Source
и выберите
CH1 .
· Нажмите кнопку Slope и выберите нарастающий фронт.
· Нажмите кнопку
Sweep
и выберите
Auto
.
· Нажмите кнопку
Setup
для вывода на экран следующего меню.
Примечание: Изменение типа запуска, наклона фронта и источника запуска
отображается в строке состояния в правом верхнем углу экрана.
3. Нажмите 50%
С помощью кнопки 50% установите уровень запуска к центру сигнала.
4. Нажмите FORCE
Нажатие этой кнопки запускает процесс регистрации независимо от выполнения
условий запуска, обычно используется при режимах запуска “Normal” (“Норма”)
или ”Single” (“Однократный”). Нажатие этой кнопки не действует, если регистрация
уже завершена.
