12
Преди инсталиране
При употребата на дълги и гофрирани
въздуховодн
и тръби и тръби с много връзки
и малък диаметър, процентът на аспири-
ране на въздуха няма да бъде оптимален и
аспираторът ще бъде по-шумен.
■ Тръби с кръгло сечение:
Съветваме Ви да използвате тръби с
вътрешен диаметър 150 мм.
Вътрешното сечение на плоските тръби
(например тръби с правоъгълно сечение)
не трябва да бъде по-малко от сечението на
кръглите тръби.
Не използвайте тръби с колена!
Ø 150мм отговаря приблизително на 177
см².
■ Ако тръбите са с различен диаметър
използвайте подоходяща залепваща
лента за да облепите точките на свърз-
ване.
■ При вариант на монтиране с вен-
тилационен изход, уверете се, че
помещението е добре вентилирано.

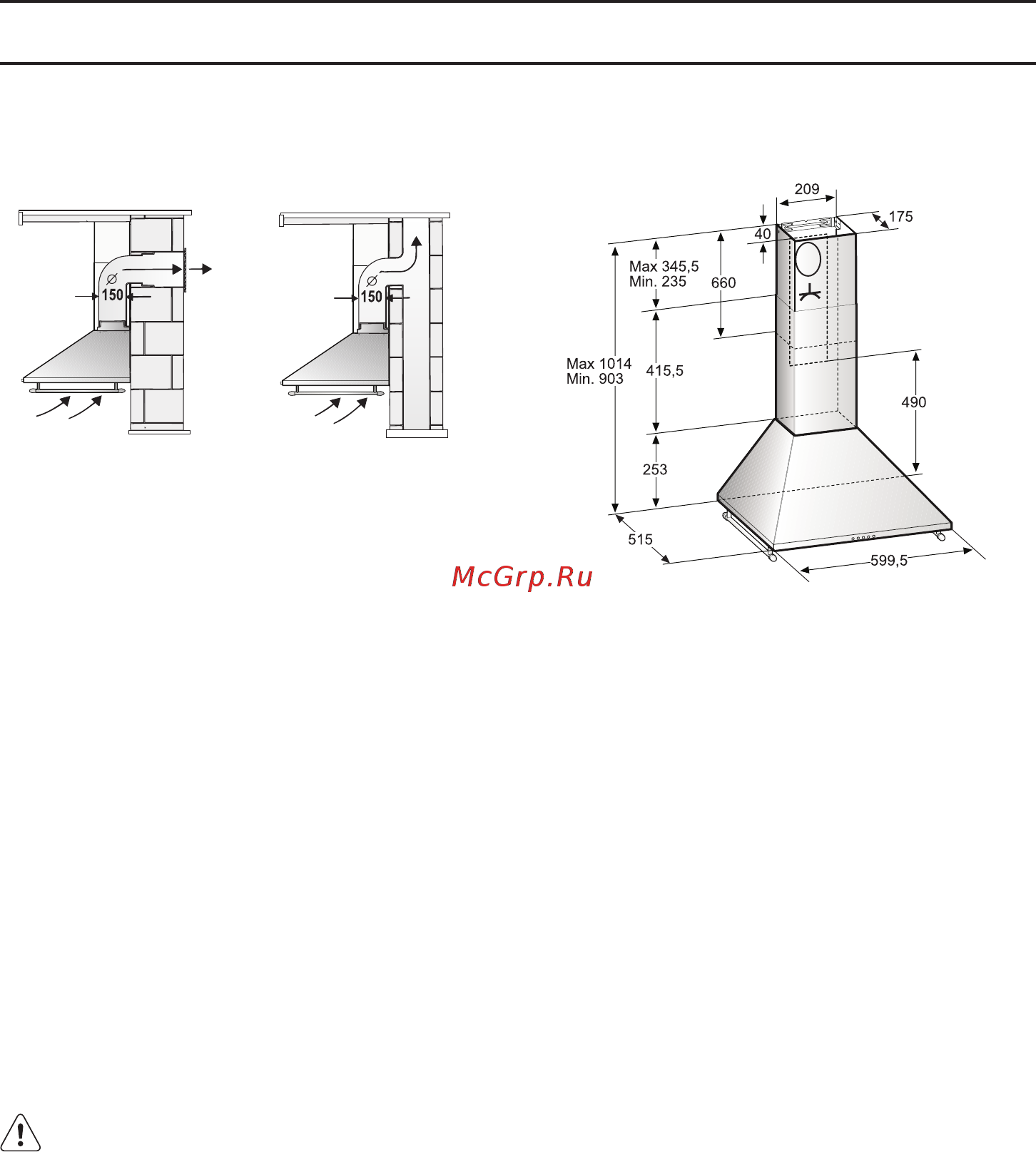

Свързване на въздуховодна тръба Ш 150
мм:
■ Свържете директно тръбата към отвора
на въздушния из
ход на аспиратора.
Аспирираща версия
(с вентилационен изход)
Парата, която се отделя при готвене се
отвежда навън посредством въздуховод-
на тръба, която засмуква я нагоре или я
отвежда директно навън през тръба, която
преминава през стената.
За да използвате аспиратора във вари-
ант на аспирираща версия, монтирайте
антивъзвръщателен клапан във въздушния
изход в стената.
Ако избраният от Вас модел не разполага
с антивъзвръщателен клапан, можете да го
закупите в специализираните представител-
ства.
Инсталиране на антивъзвръщателния
клапан:
■ Монтирайте антивъзвръщателния клапан
във въздуховодната тръба.
Уверете се, че антивъзвръщателният
клапан се отваря свободно.
Ако изберете вариант на отвеждане на парата
директно навън трябва да инсталирате телес-
копична рамка във външната стена.
За максимална ефикасност на аспиратора във
вариант на аспирираща версия е необходимо:
■ Въздуховодната тръба да бъде къса и
гладка.
■ Да има възможно най-малко връзки.
■ Тръбата да е с възможно най-голям диа-
метър и без фитинги.
