43
Namestitev
Pozor! Naprave ne priključujte na električno omrežje, dokler namestitev ni v celoti zaključena.
Ta napa je zasnovana za namestitev na
kuhinjsko steno.
Opomba: Pri namestitvi upoštevajte tudi mo-
rebitno potrebno posebno dodatno opremo.

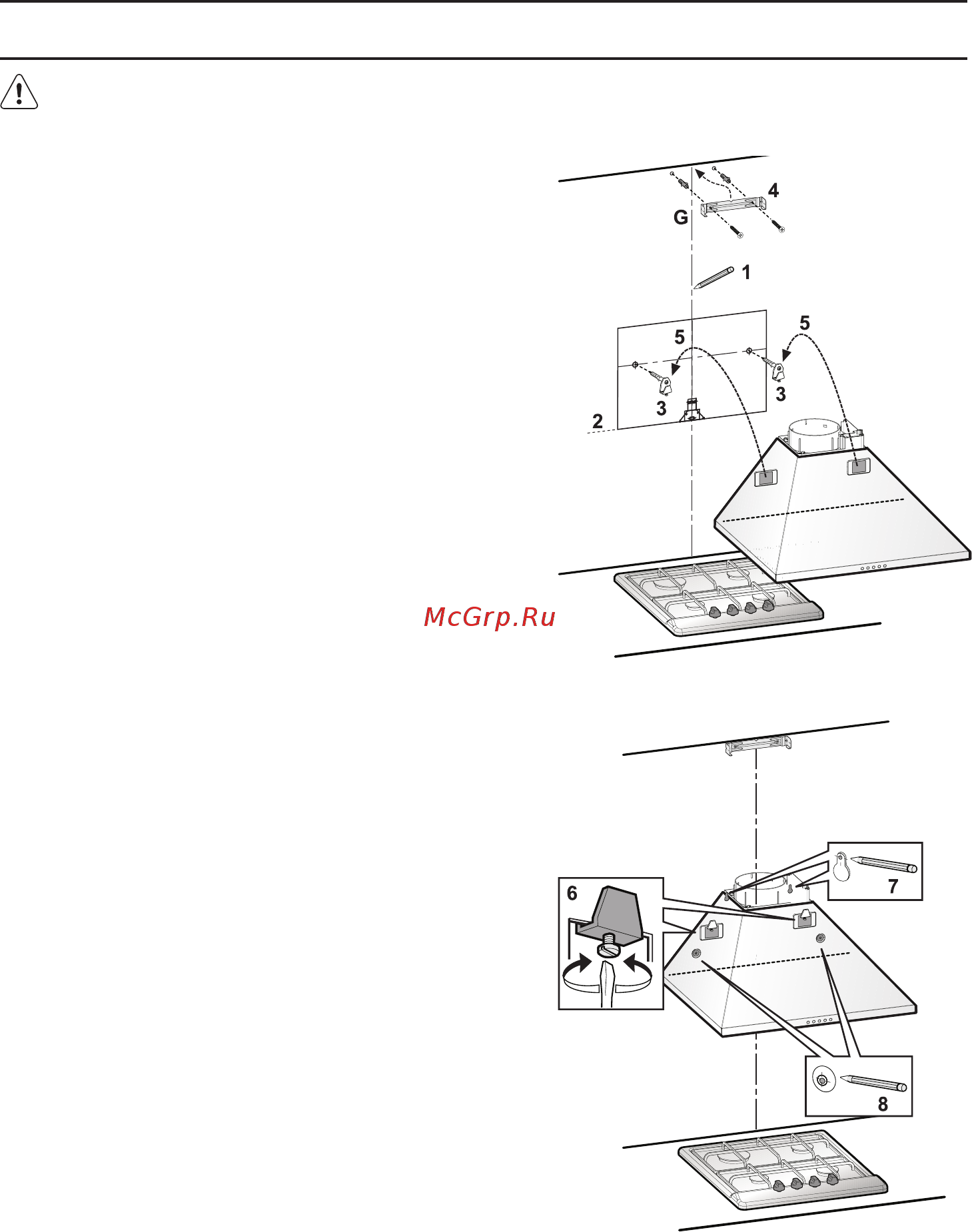

■ Na steno zarišite središèno èrto, da si
olajšate postopek montaže (1), vrtalno
šablono postavite tako, da se bo sre-
dišènica, ki je narisana na šabloni, skla-
dala s središèno èrto, ki ste jo pred tem
zarisali na zidu, spodnja stranica šablone
pa s spodnjim delom namešèene nape
(2).
■ S svedrom Ø 8 mm zavrtajte dve luknji in
vanju vstavite vložka s kavljema (3).
■ Nosilno konzolo odvodnih cevi G namesti-
te na zid ob strop in jo uporabite kot vrtal-
no ðablono (èe je prisotna, mora majhna
reþa na nosilcu sovpadati s èrto, ki ste jo
predhodno narisali na zid) ter s svinèni-
kom oznaèite dve luknji, zavrtajte luknji
(¨8 mm) in vanju vstavite dva vloþka.
Nosilno konzolo odvodnih cevi pritrdite na
zid s pomoèjo 2 vijakov 5 x 45 mm (4).
■ Napo obesite na zid (5).
■ Naravnajte njen položaj (6).
■ Oznaèite luknje za dokonèno pritrditev
(7-8).
