Інсталяція
Увага! Не підключайте прилад до електромережі, поки операції з встановлення повністю
не завершені.
Цей витяжний ковпак спроектований для
встановлення на стіні кухні.
Примітка: для встановлення може бути
необхідне також спеціальне приладдя.

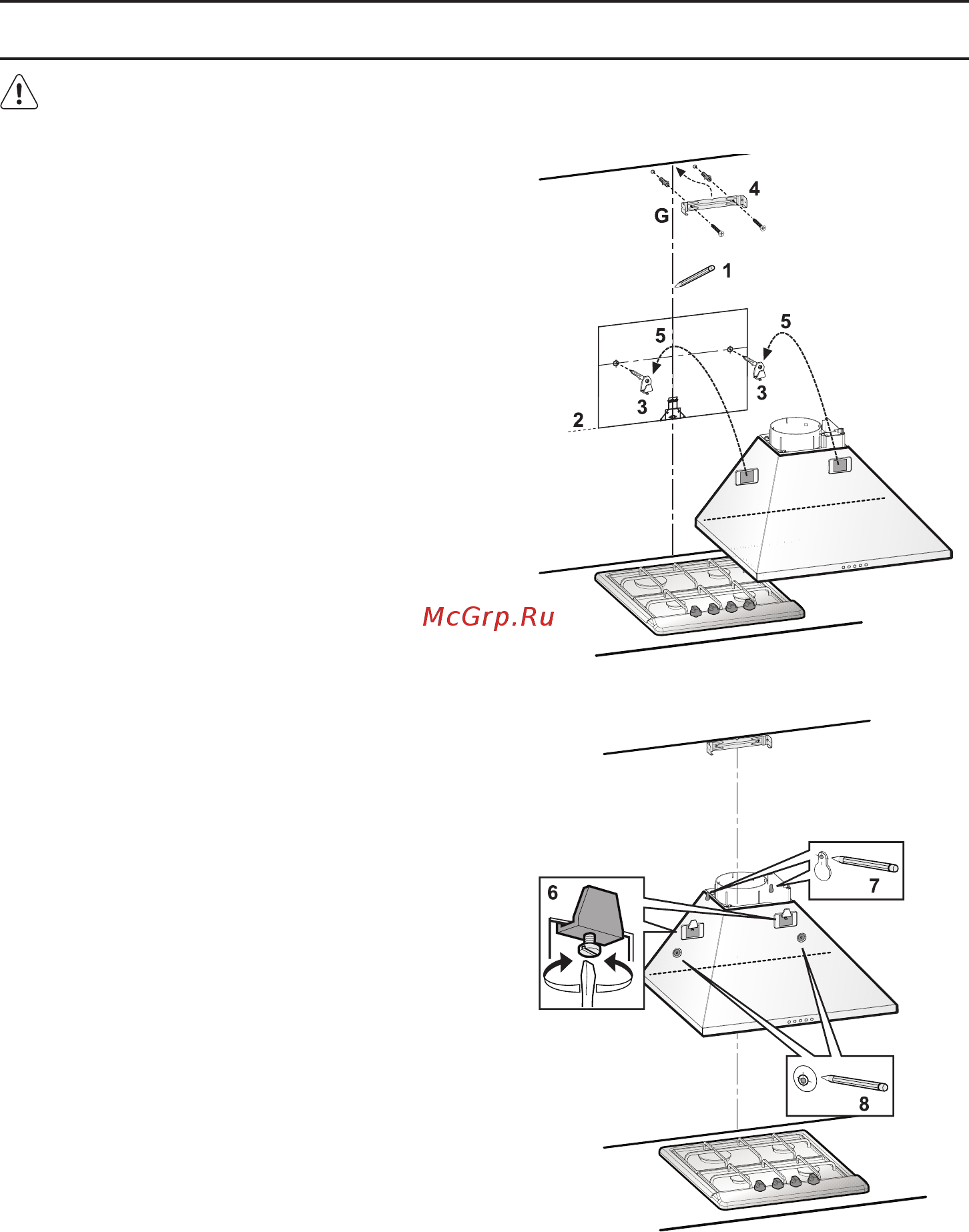

■ Накреслити центральну лінію на стіні
для полегшення установки (1), приклас-
ти шаблон так, щоб його центральна
лінія співпадала з попередньо накрес-
леною лінією на стіні, і щоб низ лекала
відповідав нижній частині ковпака, коли
останній буде встановлений (2).
■ Виконати 2 отвори свердлом Ø 8 мм і
вставте дюбелі з гачками (3).
■ Прикласти опорний кронштейн коробів
„G“ до стіни, що прилягає до стелі,
використовуючи його у якості схеми
свердління (при наявності, невеличка
щілина на кронштейні має співпасти
з попередньо накресленою на стіні
лінією), позначити олівцем 2 отвори,
просвердлити їх ((Ø8 мм) і вставити 2
дюбеля.
Прикріпити опорний кронштейн до стіни
за допомогою 2 шурупів 5 х 45 мм (4).
■ Навісити витяжний ковпак на стіну (5).
■ Відрегулюйте положення (6).
■ Відзначити отвори для остаточного
кріплення (7- 8).
