15
Инсталиране
Внимание! Не свързвайте аспиратора към ел. мрежата, ако не сте приключили окон-
чателно с монтажа.
Този модел аспиратор е предназначен за
монтиране към стена (стенен тип).
Бележка: При монтажа не забравяйте, че
трябва да монтирате и евентуалните спе-
циални аксесоари!

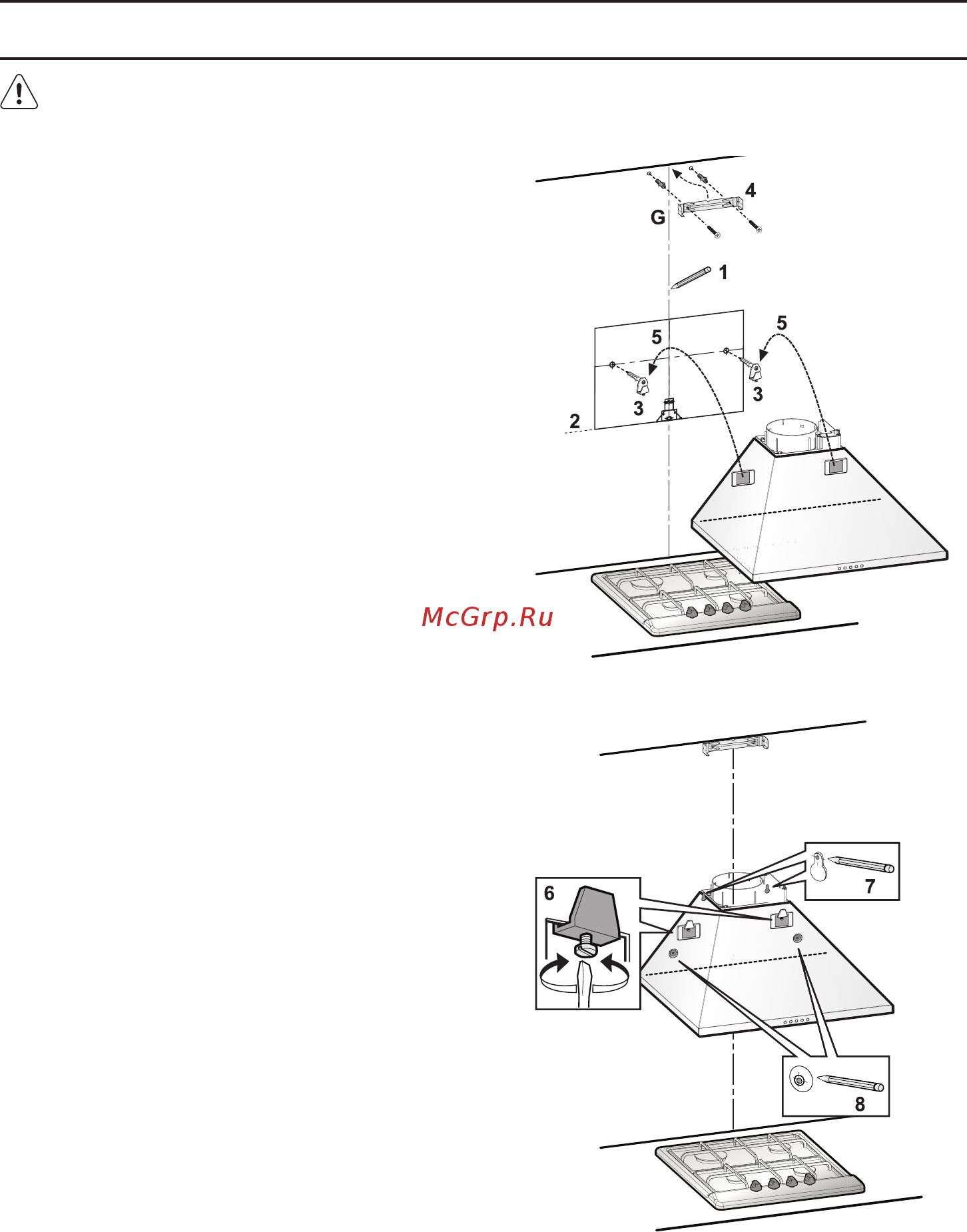

■ За да улесните монтажа начертайте
права разделителна линия върху стената
(1), наложете шаблона по такъв начин,
че централната линия отбелязана върху
него да съвпада с разделителната линия,
начертана преди това върху стената, а
долната му страна да съвпада с долната
половина на аспиратора след приключва-
не на монтажа (2).
■ С помощта на бор машина пробийте два
отвора (Ш 8 мм.) и поставете дюбелите
снабдени с кукички (3).
■ Фиксирайте носещата основа „G“ на
комина към стената като използвате
въпросната като шаблон за пробиване
на отвори (ако върху носещата основа
има малко ухо то трябва да съвпадне с
начертаната преди това линия върху сте-
ната). Отбележете с молив двете точки,
пробийте отворите (Ш 8мм.) и поставете
дюбелите.
С помощта на два винта (5x45мм) зак-
репете носещата основа на комина към
стената (4).
■ Окачете аспиратора на стената (5).
■ Регулирайте позицията му (6).
■ Отбележете отворите за окончателното
фиксиране (7-8).
