30
Instalacja

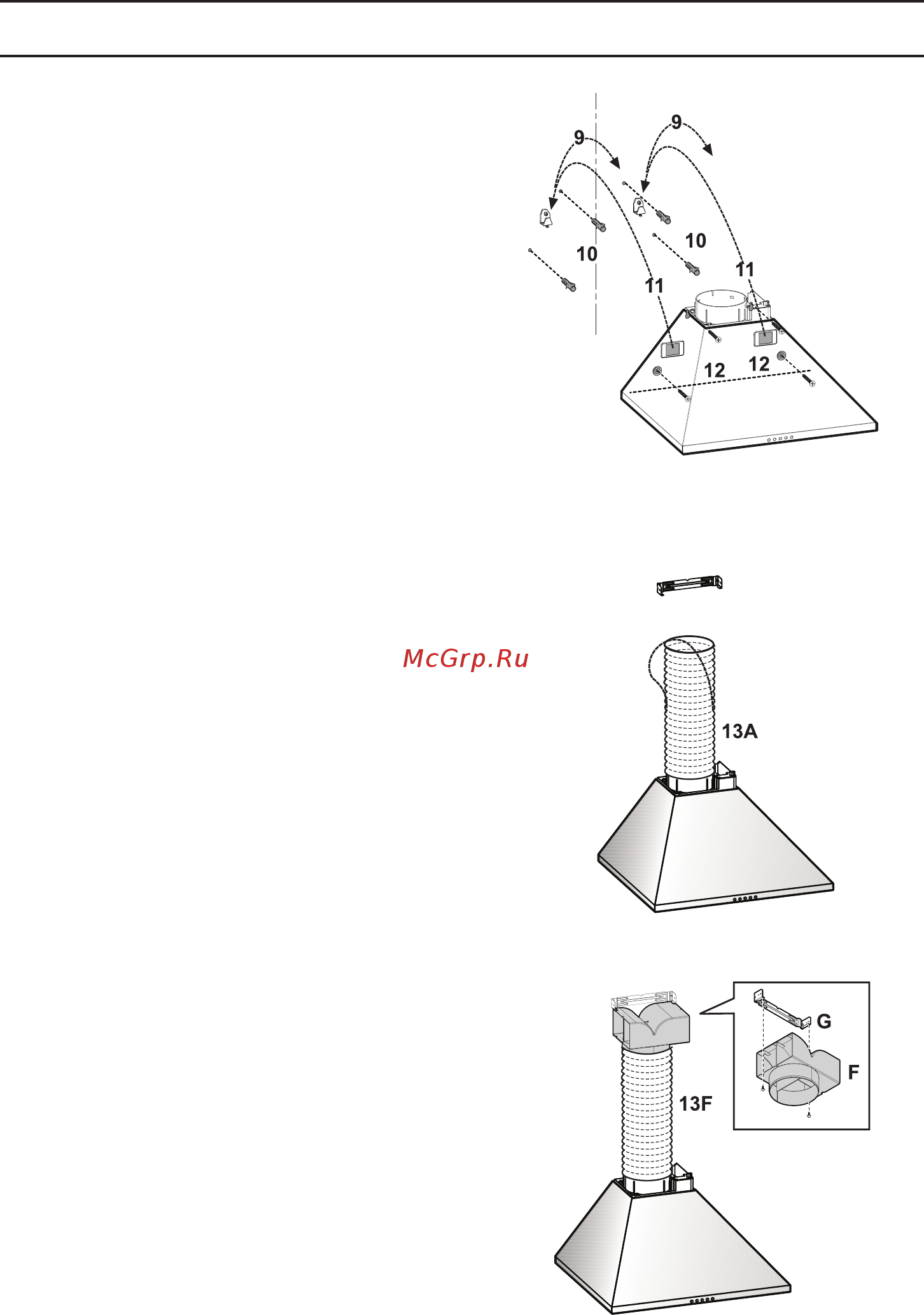

■ Zdjąć okap ze ściany (9).
■ Wykonać 4 otwory (Ř8mm) i wprowadzić
4 kołki (10).
■ Ponownie zamocować okap do ściany
(11).
■ Zamocować go denitywnie za pomocą 4
śrub 5x45mm (12).
■ Wykonać połączenia elektryczne, po-
zostawiając okap odłączony od tablicy
elektrycznej mieszkania.
■ Tylko dla wersji ssącej: wykonać połą-
czenie rury (13A – rura i zaciski mocujące
do zakupienia) do wydalania oparów do
pierścienia łączeniowego znajdującego
się nad jednostką napędową ssącą.
Drugi koniec rury musi być połączony
do urządzenia wydalającego opary na
zewnątrz w przypadku używania okapu w
wersji ssącej.
■ Tylko dla instalacji z kanałami dymo-
wymi: W przypadku używania okapu
w wersji ltrującej, należy zamontować
do klamry podpory kanału dymowego G
deektor F i połączyć drugi koniec rury z
pierścieniem łączeniowym znajdującym
się na deektorze (13F).
