40
Pred nameščanjem
Ob uporabi dolgih in hrapavih cevi za odvod
zraka, cevi s številnimi koleni ali pa takih z
manjšim premerom, odstotek sesanja zraka
ne bo več dosegal optimalnih ravni in hrup
bo večji.
■ Cevi z okroglim presekom:
Svetujemo vam uporabo cevi z notranjim
premerom 150 mm
Notranji presek ploščatih odvodnih cevi
(npr.: pravokotni presek) ne sme biti manjši
od notranjega preseka okroglih cevi.
Cevi ne smejo imeti kolen.
Ø 150 mm ustreza približno 177 cm².
■ Če so premeri cevi različni: uporabite
ustrezen lepilni trak za zatesnitev spojev.
■ Pri odzračevalni izvedbi poskrbite za
ustrezno zračenje kuhinje.
Povežite cev za odvod zraka Ø 150 mm:
■ Cev namestite neposredno na odprtino za
odvod zraka na napi.

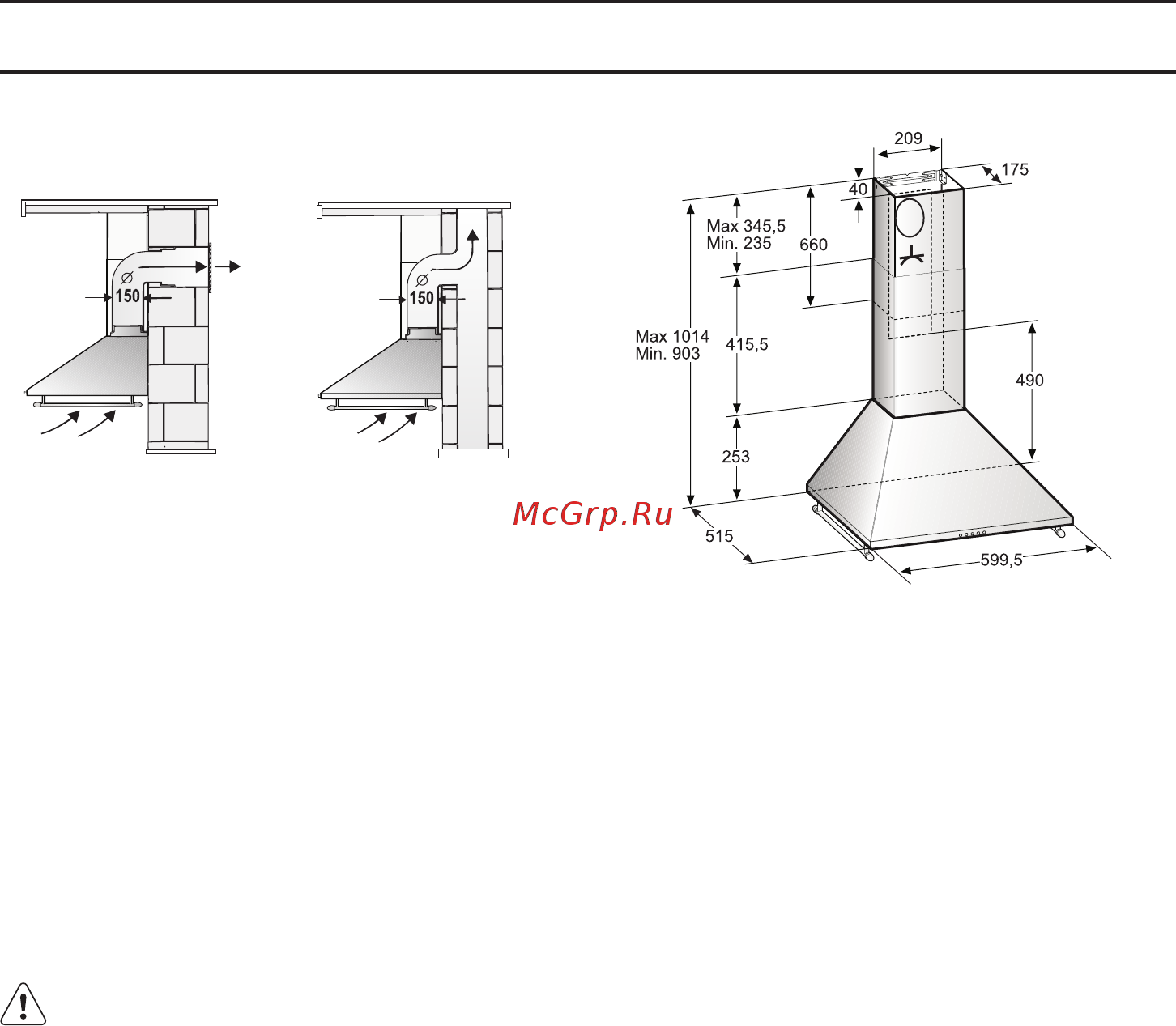

Odzračevalna izvedba
Zrak, zasičen s paro, ki nastaja med kuha-
njem, se skozi odvodno cev izloča navzgor
ali neposredno navzven skozi steno.
Da bi delovala v odzračevalni izvedbi, je
treba v stenski difuzor namestiti nepovratni
ventil.
Če nepovratni ventili niso priloženi, jih lahko
kupite v specializirani trgovini.
Namestite nepovratni ventil:
■ Nepovratni ventil vstavite v zračno cev.
Prepričajte se, da se nepovratni ventil ne
more samodejno odpreti.
Če želite odvajati paro neposredno navzven,
morate v zunanjo steno vgraditi stensko
teleskopsko cev.
Za zagotovitev popolne učinkovitosti odzra-
čevalne nape:
■ Kratka in gladka cev za odvod zraka.
■ Cev naj ima čim manj kolen.
■ Premer cevi naj bo čim večji in cev naj
nima kolen.
