16
Инсталиране

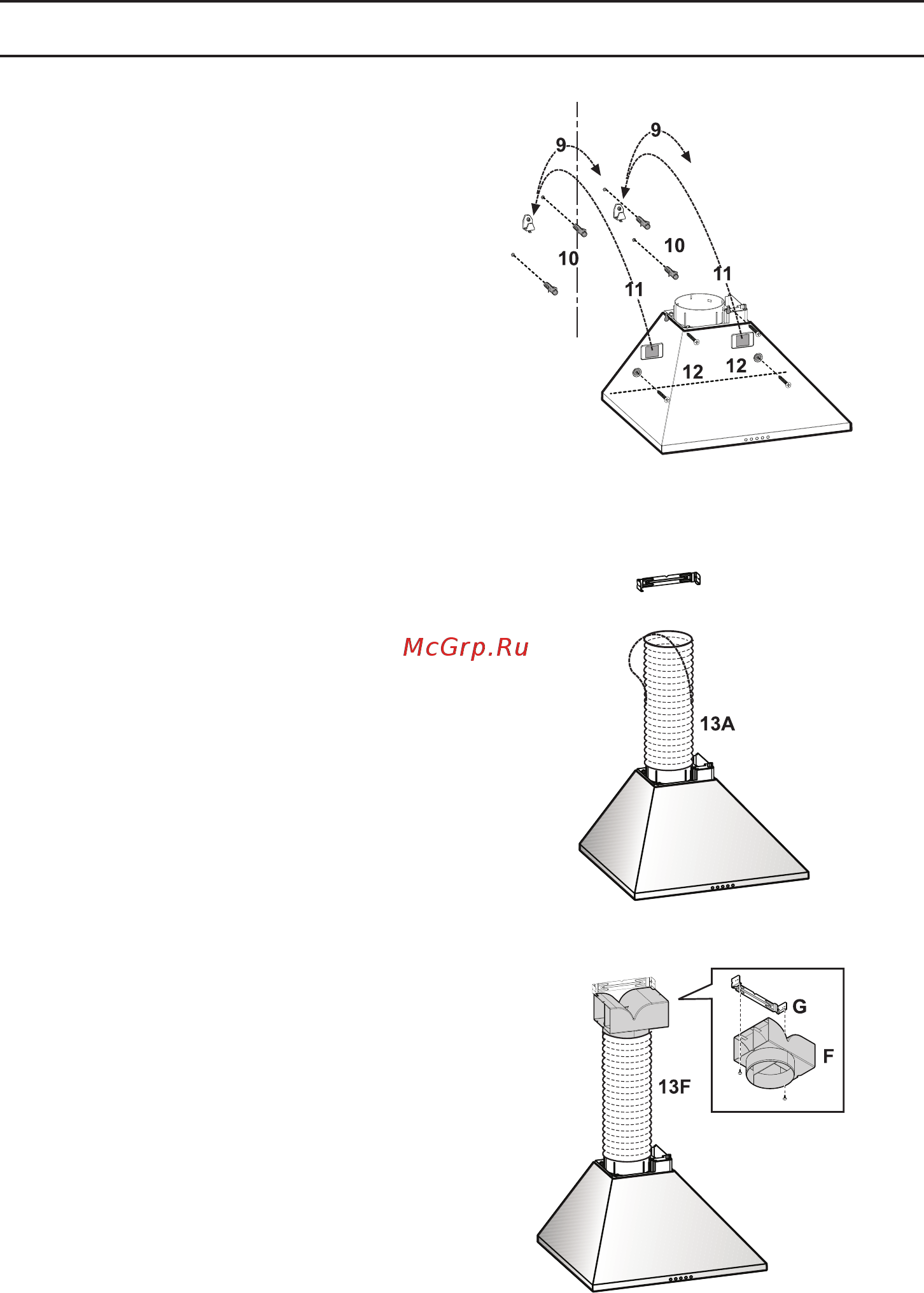

■ Откачете аспиратора от стената (9).
■ Пробийте четирите отвора (Ш8 мм) и
поставете четирите дюбела (10).
■ Прикрепете отново аспиратора към
стената (11).
■ Фиксирайте го окончателно с помощта
на четири винта 5x45 мм (12).
■ Прокарайте ел. захранването, но не
включвайте аспиратора към главното
ел. табло на домакинството.
■ Само за аспирираща версия: Свър-
жете въздуховодната тръба (13A – тръ-
бата и принадлежностите за фиксиране
не са включени в комплекта и трябва
да се закупят отделно) със съединител-
ния пръстен, разположен над аспири-
ращия мотор.
Ако използвате аспиратора във ва-
риант на аспирираща версия трябва
да свържете другия край на тръбата
с устройство за отвеждане на парата
навън.
■ Само за свързване с комин: Ако
желаете да използвате аспиратора във
вариант на филтрираща версия трябва
да монтирате дифузора F към носеща-
та основа G на комина и да свържете
другия край на тръбата със съедини-
телния пръстен, който се намира върху
дифузора (13F).
