Instalacja
Uwaga! Nie podłączać urządzenia do sieci elektrycznej zanim instalacja nie jest kompletnie
zakończona.
Niniejszy okap został zaprojektowany do insta-
lacji na ścianie kuchennej.
Uwaga: Podczas instalacji należy wziąć
pod uwagę również ewentualne niezbędne
akcesoria specjalne

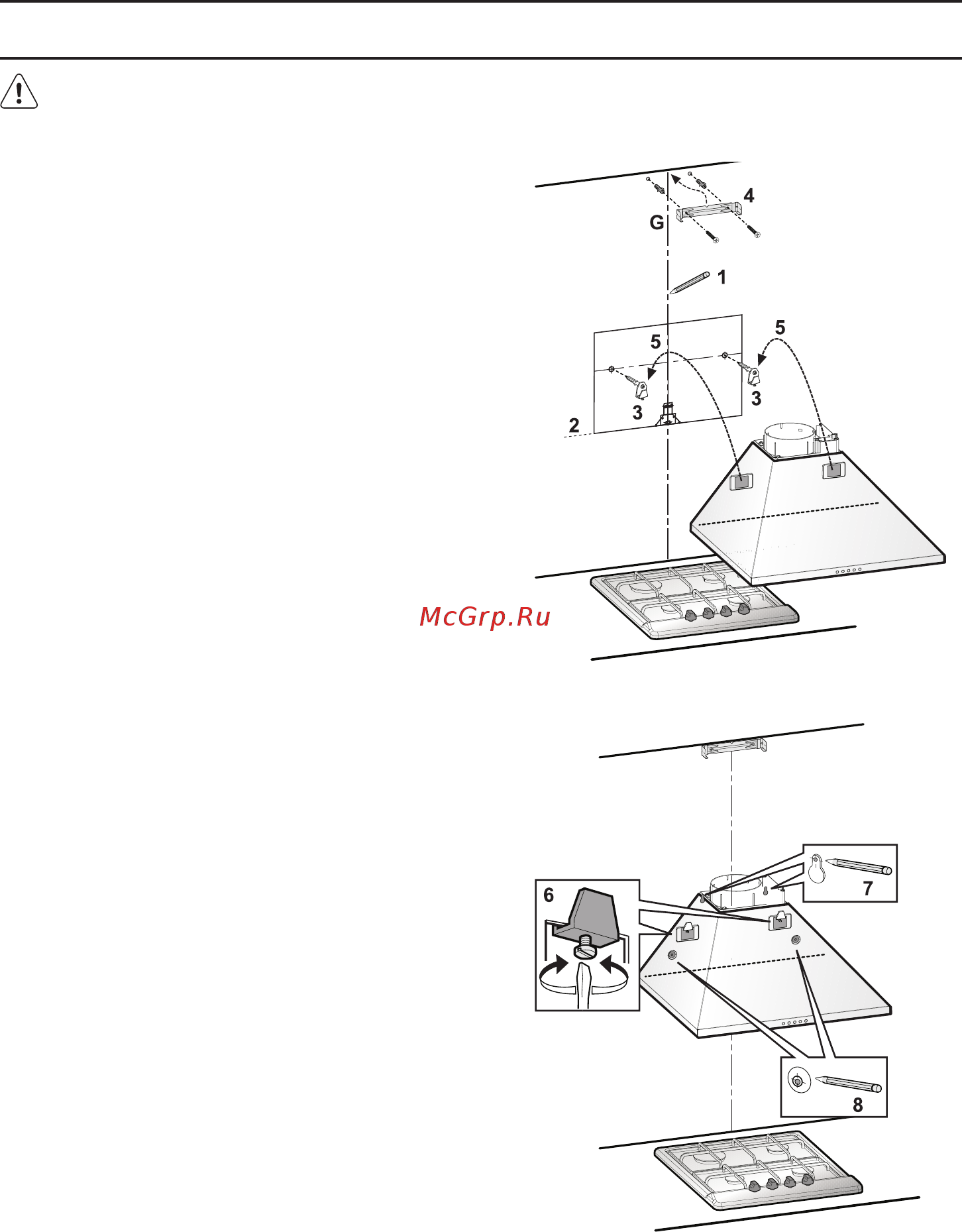

■ Zaznaczyć na ścianie centralną linię
ułatwiającą montaż (1), umieścić wzornik
otworów w taki sposób, aby linia środko-
wa na nim wydrukowana odpowiadała lii
centralnej wcześniej zaznaczonej a strona
dolna odpowiadała części dolnej zamon-
towanego okapu (2).
■ wykonać 2 otwory wiertarką Ř 8 mm i
wprowadzić kołki wyposażone w haczyki
(3).
■ Zastosować klamrę podporową kanałów
dymowych G do ściany przylegającej do
sutu, użyć klamry podporowej kana-
łów dymowych, jako schematu otworów
(mały otwór umieszczony na podporze
musi zbiegać się z, wcześniej wytyczoną
na ścianie, linią) i zaznaczyć ołówkiem
2 otwory, wykonać wiercenia (Ř8mm),
umieścić 2 kołki.
Zamocować klamrę podporową kanałów
dymowych do ściany za pomocą 2 śrub
5x45mm (4).
■ Zawiesić okap na ścianie (5).
■ Wyregulować pozycję (6).
■ Zaznaczyć otwory do ostatecznego zamo-
cowania (7-8).
.
