73
Установка

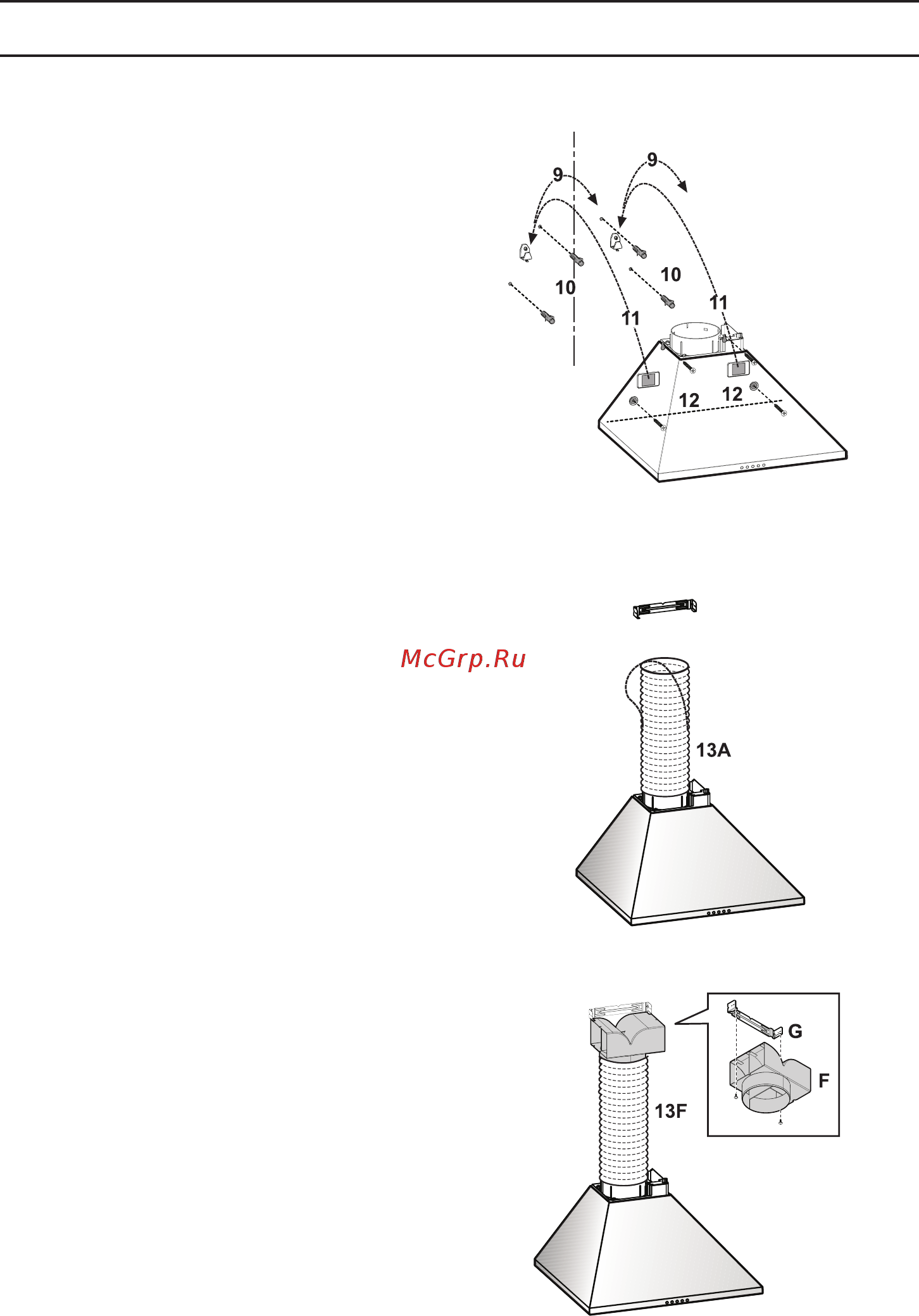

■ Снять вытяжку со стены (9).
■ Проделать 4 отверстия (Ш8 мм) и вста-
вить 4 дюбеля (10).
■ Подвесить вытяжку снова на стену (11)
■ Окончательно закрепить ее 4 винтами
5x45 мм (12).
■ Выполнить подключения к сети, но
вытяжку оставить отключенной от элек-
трического щита дома.
■ Только исполнение с отводом:
Подведите вентиляционную трубу (13А
- труба и хомуты крепления не входят в
комплект поставки, приобрести от-
дельно) к кольцу, расположенному над
узлом всасывающего мотора.
Подсоединить другой конец трубы к
системе отвода дыма, в случае исполь-
зования вытяжки в режиме отвода.
■ Только для установок с коробами: Если
Вы хотите использовать вытяжку в ре-
жиме рециркуляции воздуха, закрепите
дефлектор F на опорном кронштейне G
и подведите другой конец трубы к сое-
динительному кольцу, расположенному
на дефлекторе (13F).
