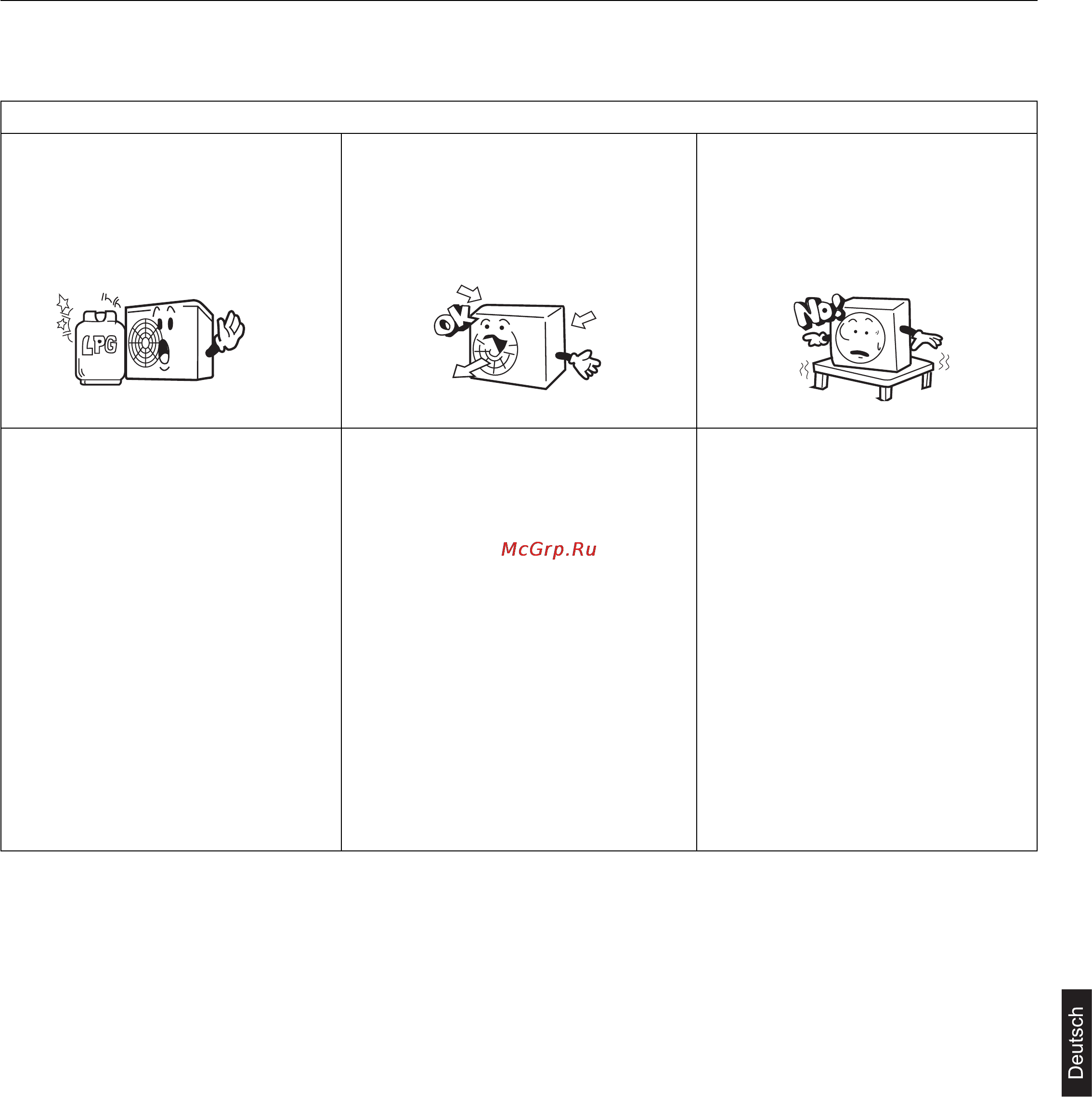

Für die fachgerechte Installation
Sicherstellen, dass die nachfolgenden Bedingungen für den sicheren und wirksamen Gebrauch des Klimageräts eingehalten werden.
Die Installation ist vom Händler auszuführen, das Gerät nicht auf eigene Faust installieren.
Elektrische Anschlüsse
Die elektrischen Anschlüsse sind von befugtem Fachpersonal gemäß den geltenden gesetzlichen Bestimmungen vorzunehmen.
• Das Klimagerät muss über eine eigene Versorgungsleitung verfügen.
• Um Stromschläge zu vermeiden, sollte ein Netztrennschalter eingebaut werden.
• Das Gerät muss geerdet werden.
Bei Umzug oder Ortswechsel des Klimageräts
Bei Umzug oder Ortswechsel des Klimageräts wenden Sie sich bitte an Fachleute.
Kontrolle und Instandhaltung
Die Leistungen des Klimageräts verringern sich tendenziell nach einem Betriebszeitraum von circa 3 Jahren (je nach Einsatzbedingun-
gen). Zusätzlich zur Wartung ist daher auch ein Fachunternehmen mit Kontrollen im Rahmen der Instandsetzung zu beauftragen.
Das Klimagerät nicht an Orten installieren,
an denen die entflammbare Gase austre-
ten können.
Dies könnte zu Explosionen oder Brän-
den führen.
Das Außengerät nicht an einem Ort instal-
lieren, an dem die heiße Luft oder das
Betriebsgeräusch die Nachbarn belästi-
gen könnten.
INSTALLATIONSORT
Das Gerät an einem gut belüfteten Ort
installieren. Wenn das Gerät von Hinder-
nissen umgeben ist, können die Leistun-
gen vermindert oder der Geräuschpegel
erhöht werden.
Falls das Außengerät an von Schneefall
betroffenen Orten aufgestellt wird, ist ein
Schneeschutz anzubringen.
Für genauere Angaben hierzu wenden
Sie sich an den Händler.
Das Außengerät auf einer für das
Gewicht des Geräts geeigneten Unterla-
ge installieren. Anderenfalls können
Schwingungen oder Lärm erzeugt wer-
den.
Um Defekte oder Störungen zu vermei-
den, sollte das Klimagerät nicht an fol-
genden Orten installiert werden:
• Orte, an denen korrosive Gase entste-
hen (Thermalquellen usw.)
• Orte, an denen eine salzhaltige Brise
weht (am Meer usw.)
• Orte mit starker Rußbildung
• Orte mit einer sehr hohen relativen Luft-
feuchtigkeit
• Orte, an denen Geräte betrieben wer-
den, die elektromagnetische Wellen
erzeugen
• Orte, an denen erhebliche Spannungs-
schwankungen auftreten
19
