• Alle Kabel müssen über eine europäische Konformitätsbescheinigung verfügen.
• Die Anschluss- und Netzkabel sind nicht im Lieferumfang inbegriffen.
• Wenn während der Installation ein Kabel beschädigt wird, sicherstellen, dass das Kabel für die Erdung nicht unterbrochen ist.
Spezifikationen der Kabel
Spezifikationen des Netzkabels:
Für die Modelle 122, 182: H05RN-F 3G 2.5mm
2
Für die Modelle 242: H05RN-F 3G 4.0mm
2
Spezifikationen des Anschlusskabels:
Für die Modelle 122, 182 (EAA): H05RN-F 3G 2.0 mm
2
+ 1X0,75mm
2
Für die anderen Modelle: H05RN-F 4G 0.75mm
2

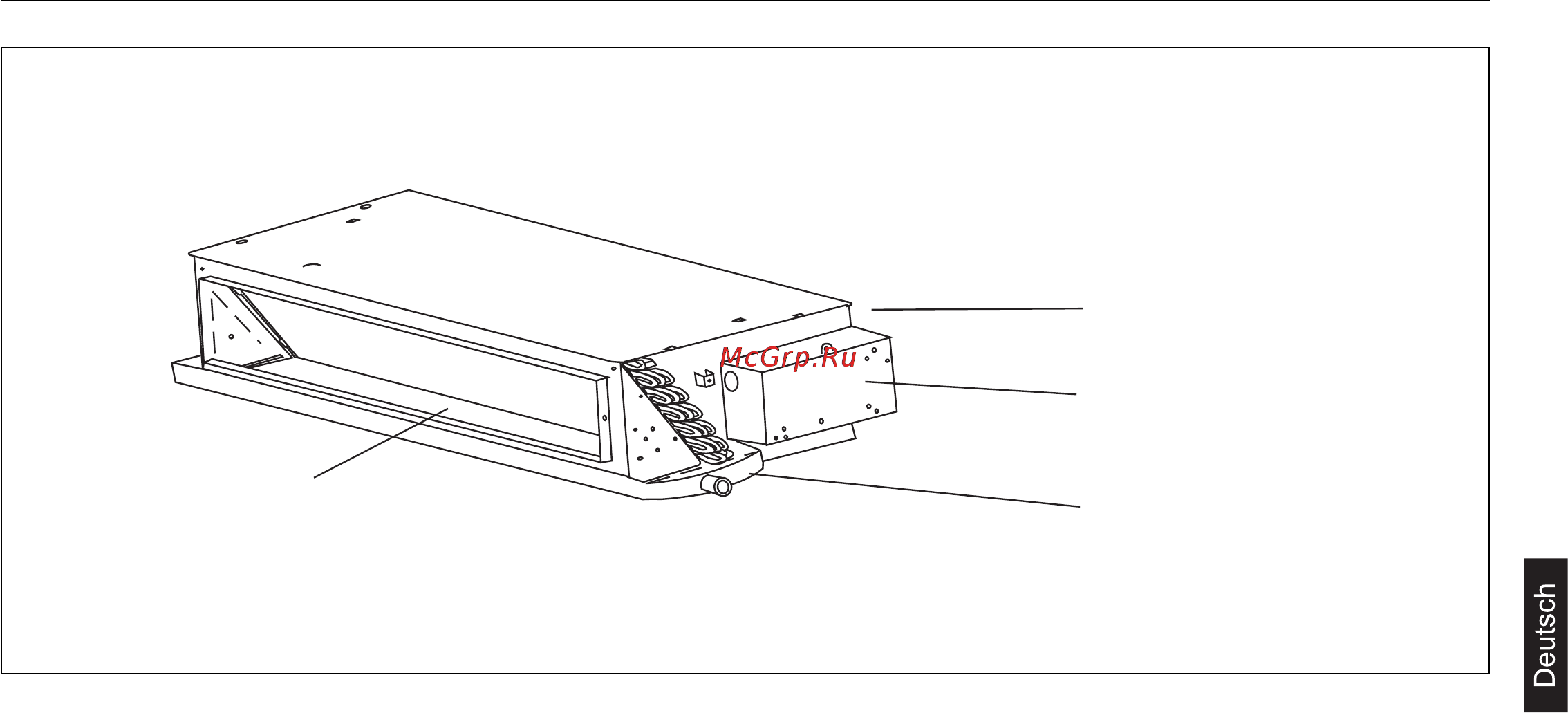

Bezeichnung der Geräteteile
Elektrokasten
Lufteintritt
Kondensatschale
Luftaustritt
5
