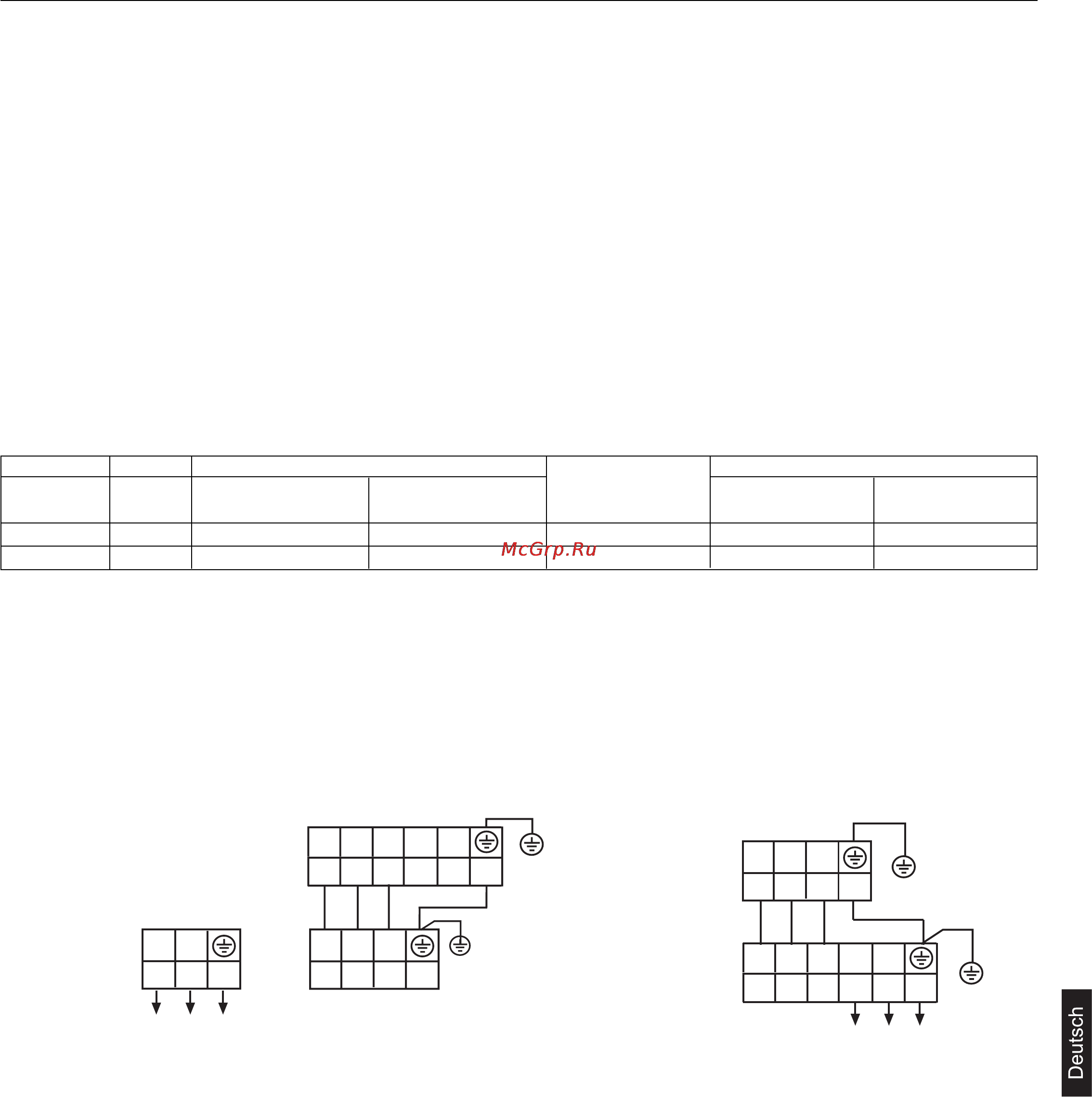

Haier AD242ALEAA+AU242AGEAA [109/136] Elektrische anschlüsse
![Haier AD242ALEAA+AU242AGEAA [109/136] Elektrische anschlüsse](/views2/1049769/page109/bg6d.png)
ACHTUNG
VERLETZUNGS- ODER TODESGEFAHR. VOR AUSFÜHRUNG DER ELEKTRISCHEN ANSCHLÜSSE DIE STROMVERSORGUNG
MIT DEM NETZTRENNSCHALTER ODER DEM EIN-/AUS-SCHALTER UNTERBRECHEN.
DIE ERDUNG MUSS VOR DEN ANSCHLÜSSEN AN DIE NETZSPANNUNGSVERSORGUNG VORGENOMMEN WERDEN.
Vorsichtsmaßnahmen
• Die elektrischen Anschlüsse dürfen ausschließlich von Fachpersonal vorgenommen werden.
• Höchstens drei Drähte an die Klemmleiste anschließen. Stets eingebettete Ringkabelschuhe mit an den Enden der Drähte isolierter
Klemmung verwenden.
• Nur Kupferleiter verwenden.
Spezifikationen zur Elektrik
Die Abmessungen der elektrischen Drähte und der Schutzschaltung gemäß folgender Tabelle auswählen (Gesamtlänge der Drähte:
20 m; Spannungsabfall: unter 2 %):
Stromlaufpläne
Zuerst den Anschluss der Stromversorgung an das Innengerät vornehmen, sodass die Versorgung für das Innengerät über die Klem-
men geliefert wird.
Elektrische Anschlüsse
Modell
122, 182
242
Phase
1
1
Stromkreis
Netztrennschalter Magnetothermischer
Schutzschalter
40A 26A
40A 26A
Erdung
Netztrennschalter Fehlerstrom
40A 30mA
40A 30mA
Abmessungen
des
Netzkabels
2,5mm
2
4,0mm
2
Für die Modelle:
AD182ALERA
AD242ALERA
AD242ALEAA
Klemmleiste
Außengerät
Klemmleiste
Innengerät
Netzstromversorgung 1PH, 220-230V~, 50Hz
Netzstromversorgung 1PH, 220-230V~, 50Hz
Für die Modelle:
Klemmleiste
Außengerät
Klemmleiste
Innengerät
25
AD122ALEAA
AD122ALERA
AD182ALEAA
1*.
+,-/0
+, -0/
1*.
+,-
+, -0/
1*.
1*.
