Haier AD242ALEAA+AU242AGEAA [37/136] Denominazione dei componenti
![Haier AD122ALEAA+AU122AEEAA [37/136] Denominazione dei componenti](/views2/1049769/page37/bg25.png)
Specifiche dei cavi
Specifiche del cavo di alimentazione:
Per i modelli 122, 182: H05RN-F 3G 2.5mm
2
Per i modelli 242: H05RN-F 3G 4.0mm
2
Specifiche del cavo di collegamento:
Per i modelli 122, 182 (EAA): H05RN-F 3G 2.0 mm
2
+ 1X0,75mm
2
Per gli altri modelli: H05RN-F 4G 0.75mm
2

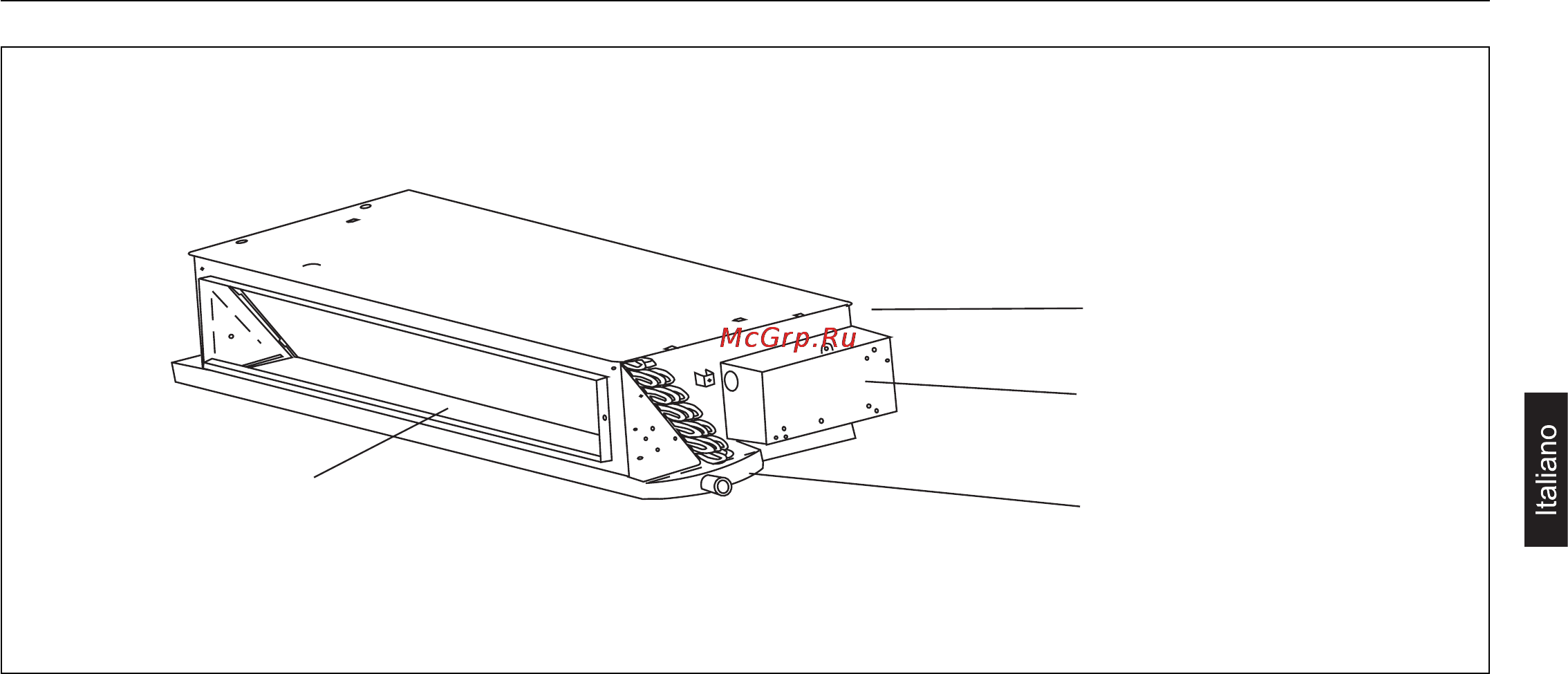

Denominazione dei componenti
Scatola elettrica
Entrata aria
Bacinella
raccolta condensa
Uscita aria
5
