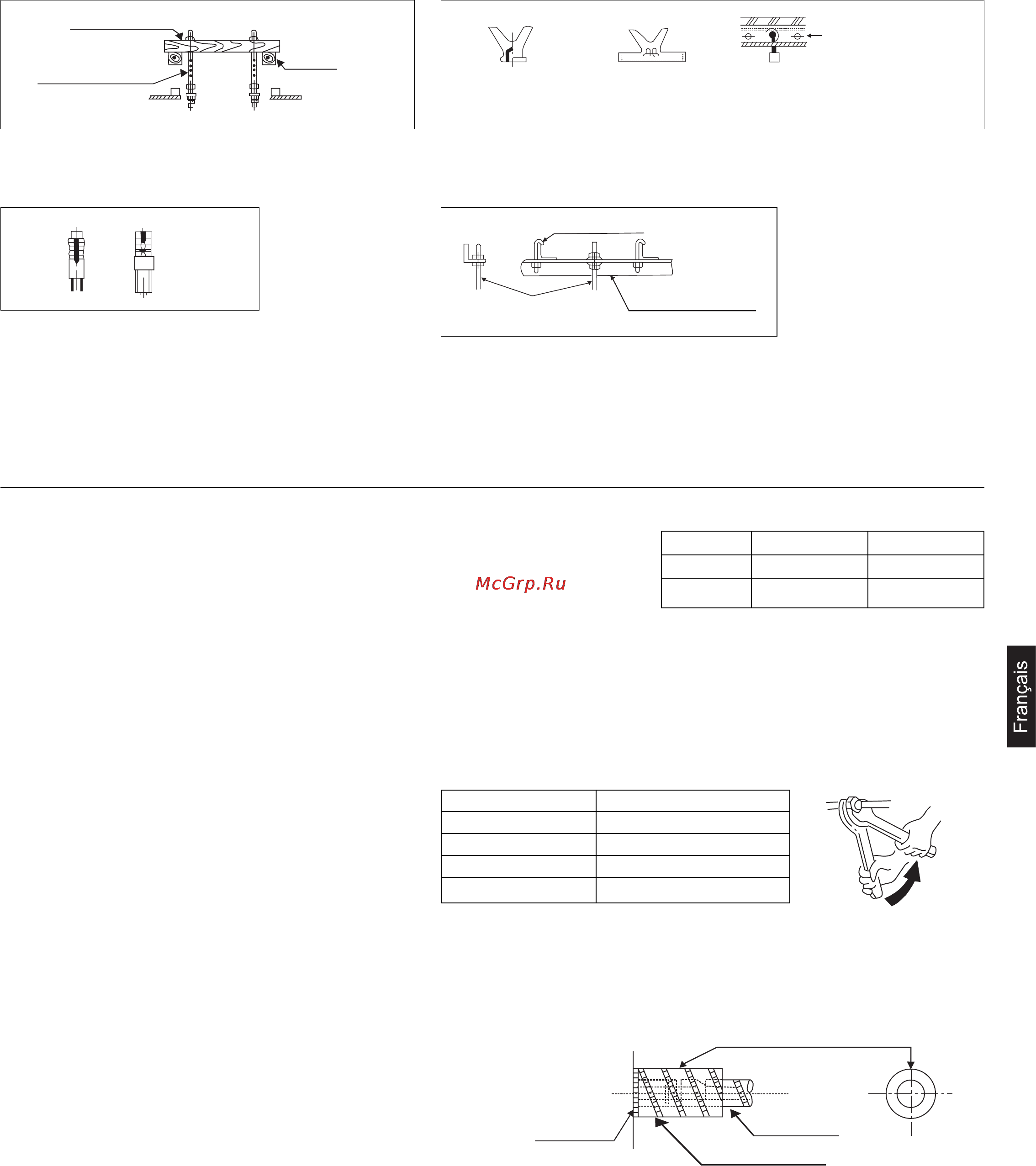

Haier AD242ALEAA+AU242AGEAA [81/136] Tuyaux frigorigène
![Haier AD242ALEAA+AU242AGEAA [81/136] Tuyaux frigorigène](/views2/1049769/page81/bg51.png)
Installation au plafond
Utiliser 4 tiges de suspension M8 ou M10 (utiliser les M10 si la hauteur de suspension est supérieure à 0,9m). Les tiges doivent être
installées selon la méthode ci-dessous, selon les dimensions globales de l'unité intérieure et de la structure du bâtiment.
Structure en bois Dalle de ciment neuve
Préparer un panneau de bois, soutenu par un poutrage. Utiliser des fixations insérées avant coulage.
Insérer les tiges de suspension dans le panneau de bois.
Dalle de ciment originale Structure de renfort en acier
Utiliser des pivots, des pistons ou des boulons. Utiliser des cornières en acier comme support
Comment suspendre l'unité intérieure
• Visser l'écrou sur la tige de suspension, puis accrocher la tige de suspension dans la fissure en T de la partie suspendue de l'unité.
• Au moyen d'un niveau, régler l'inclinaison de l'unité dans une limite de 5 mm.
Poutrage
Tige de suspension
Panneau de bois
Fixation couteau
Fixation guide
Suspension tuyauteries
Renfort en fer
Boulon d'ancrage
Cornière en acier
Tige de suspension
Boulon d'ancrage
Attention
• Lors de l'installation, s'il se produit une fuite de gaz frigorigène, aérer immédiatement
la pièce. Le gaz frigorigène peut dégager du gaz toxique au contact des flammes
produites par des cheminées, poêles etc.
• Après l'installation vérifier qu'il n'y a pas de fuite de frigorigène à l'aide d'eau savonneuse ou d'un détecteur de fuites.
Charge supplémentaire de frigorigène
La quantité supplémentaire de frigorigène est spécifiée dans le manuel d'installation de l'unité extérieure.
Une quantité excessive ou trop faible entraîne un mauvais fonctionnement du compresseur.
Raccordement des tuyauteries
• Effectuer les raccordements à dudgeon sur toutes les
tuyauteries de frigorigène.
• Pour les tuyauteries de l'unité intérieure utiliser deux clés.
• Pour le moment de torsion se reporter au tableau.
Exécution du vide
Pour le tirage au vide voir la Notice d'installation de l'unité extérieure.
Isolation des tuyauteries
• Calorifuger les tuyauteries du côté gaz et du côté liquide. En mode
refroidissement, les tuyauteries gaz et liquide sont froides, elles doi-
vent donc être calorifugées pour éviter la formation de condensa-
tion.
• Il materiale isolante sul lato gas deve resistere a temperature super-
iori a 120°C.
Tuyaux frigorigène
Diamètre tuyauterie Moment de torsion (N.m)
Ø 6,35 mm 11,8 (1,2 kgf/m)
Ø 9,52 mm 24,5 (2,5 kgf/m)
Ø 12,70 mm 49,0 (5,0 kgf/m)
Ø 15,88 mm 78,4 (8,0 kgf/m)
Encoche tournée vers le haut (détail)
Unité intérieure
Tuyau isolant auxiliaire
Côté tuyauteries
Modèle Côté liquide ø Côté gaz ø
122, 182 6,35 12,7
242 9,52 15,88
23
