Haier AD242ALEAA+AU242AGEAA [82/136] Tuyauteries évacuation condensats

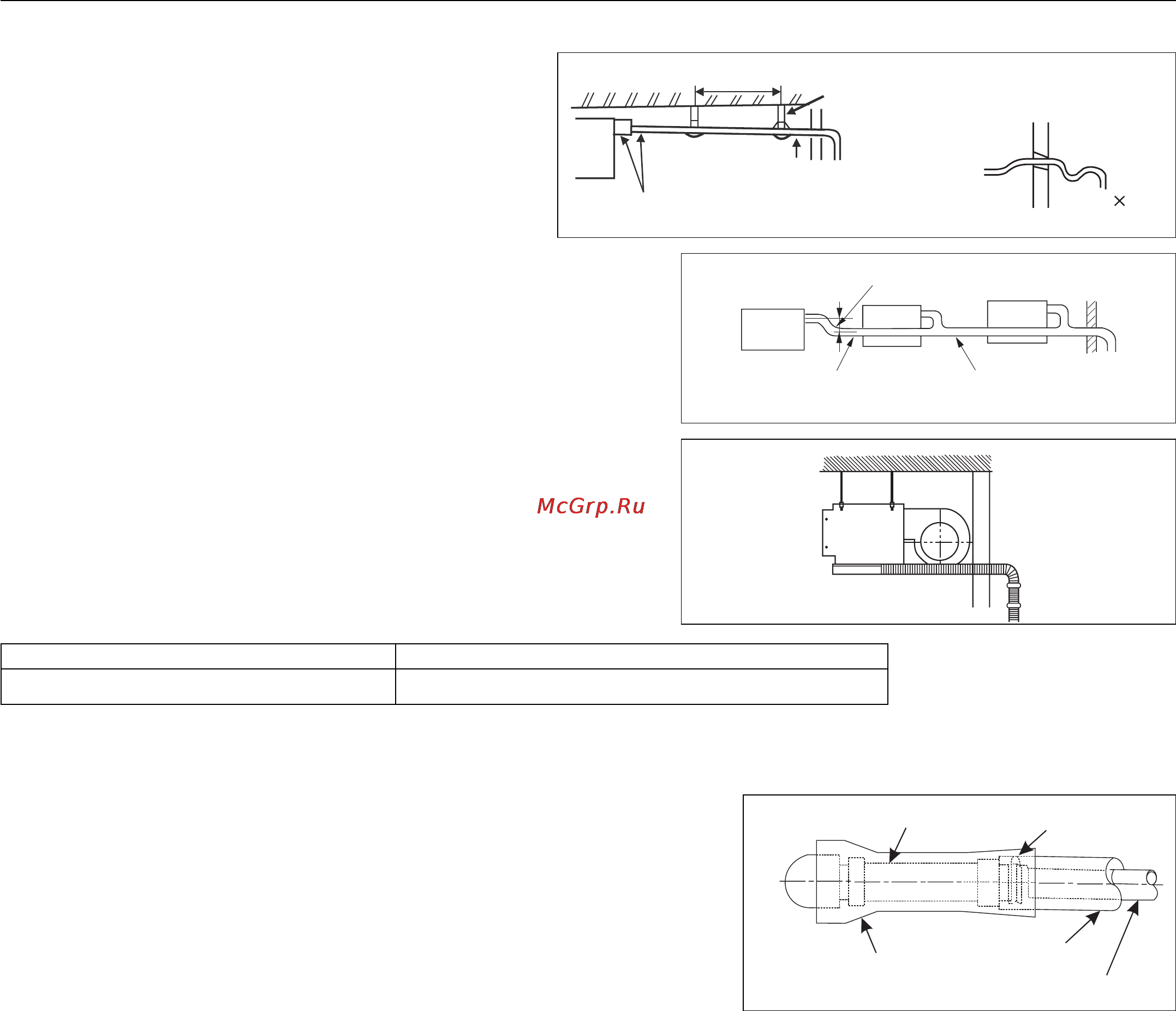

![Haier AD242ALEAA+AU242AGEAA [82/136] Tuyauteries évacuation condensats](/views2/1049769/page82/bg52.png)
AVERTISSEMENTS
• Le tuyau d'évacuation des condensats doit être calorifugé
pour éviter la formation de condensation. Un mauvais rac-
cordement des tuyauteries d'évacuation des condensats
peut provoquer des fuites d'eau à l'intérieur de la pièce.
• La liaison entre le tuyau d'évacuation des condensats et
l'unité intérieure doit être calorifugée pour éviter la forma-
tion de condensation.
• Les tuyauteries d'évacuation des condensats doivent avoir une pente
d'au moins 1/100. Le tronçon central ne doit pas présenter de siphons
et ne doit pas remonter, autrement il y aura des bruits anormaux.
• La longueur horizontale du tuyau d'évacuation des condensats doit être
inférieure à 20 m. En cas de tuyauterie très longue, il faut installer des
supports tous les 1,5-2m pour éviter que le tuyau forme des ondulations.
• Faire attention à ne pas appliquer de charges extérieures sur les raccords
des tuyauteries.
• Raccorder les tuyauteries selon les figures ci-contre.
Tuyau flexible
Tuyau évacuation des condensats: tuyau en PVC diamètre 3/4".
Utiliser un tuyau flexible pour centrer et changer la direction du tuyau d'évacua-
tion.
• Allonger le tuyau flexible sans le déformer.
• Serrer l'extrémité souple du tuyau flexible avec un collier.
• Appliquer le tuyau flexible sur la partie horizontale.
• Isolation thermique: envelopper le tuyau flexible et le collier avec un calorifuge
jusqu'à l'unité intérieure, sans laisser d'interstices (voir figure).
Test de drainage
Pendant le test de fonctionnement, vérifier qu'il n'y a pas de fuites d'eau aux jonctions des tuyauteries d'évacuation des condensats.
Tuyauteries évacuation condensats
Tuyau flexible Collier
Isolation supplémentaire
Isolation thermique
Tuyau rigide en PVC
Matériau du tuyau évacuation condensats Tuyau rigide en PVC VP20mm (ø intérieur)
Matériau calorifuge Mousse d'épaisseur supérieure à 7 mm
Ne pas
provoquer de
siphons
1,5m~2m
Inclinaison de 1/100 ou plus
Support
Matériau calorifuge (non fourni)
Tuyau VP-30
Position la plus haute possible (environ 100mm)
Pente vers le bas de
1/100 ou plus
24
