Pour une installation correcte
Respecter les conditions suivantes pour garantir une sécurité et une efficacité optimales lors de l'utilisation du climatiseur.
Les travaux d'installation doivent être effectués par le vendeur, ne pas installer le climatiseur soi-même.
Branchements électriques
Les branchements électriques doivent être effectués par un technicien qualifié et agréé et ils doivent être conformes aux réglementa-
tions en vigueur.
•Utiliser un circuit d'alimentation séparé.
• Il est conseillé d'installer un disjoncteur différentiel pour éviter des décharges électriques.
• L'appareil doit être relié à la terre.
En cas de déménagement ou de réinstallation du climatiseur
En cas de déménagement ou de changement de position du climatiseur, adressez-vous à un technicien spécialisé.
Contrôle et entretien
Les prestations du climatiseur tendent à diminuer après environ 3 ans d’utilisation (en fonction des conditions d’utilisation).
En plus de l’entretien ordinaire, il est donc nécessaire de faire effectuer des contrôles extraordinaires par une société spécialisée.
Ne pas installer le climatiseur près d'un
endroit où des gaz inflammables
peuvent se dégager.
Cela peut provoquer une explosion ou
un incendie.
Ne pas installer l'unité extérieure dans un
endroit où l'air chaud ou le bruit peuvent
gêner les voisins.

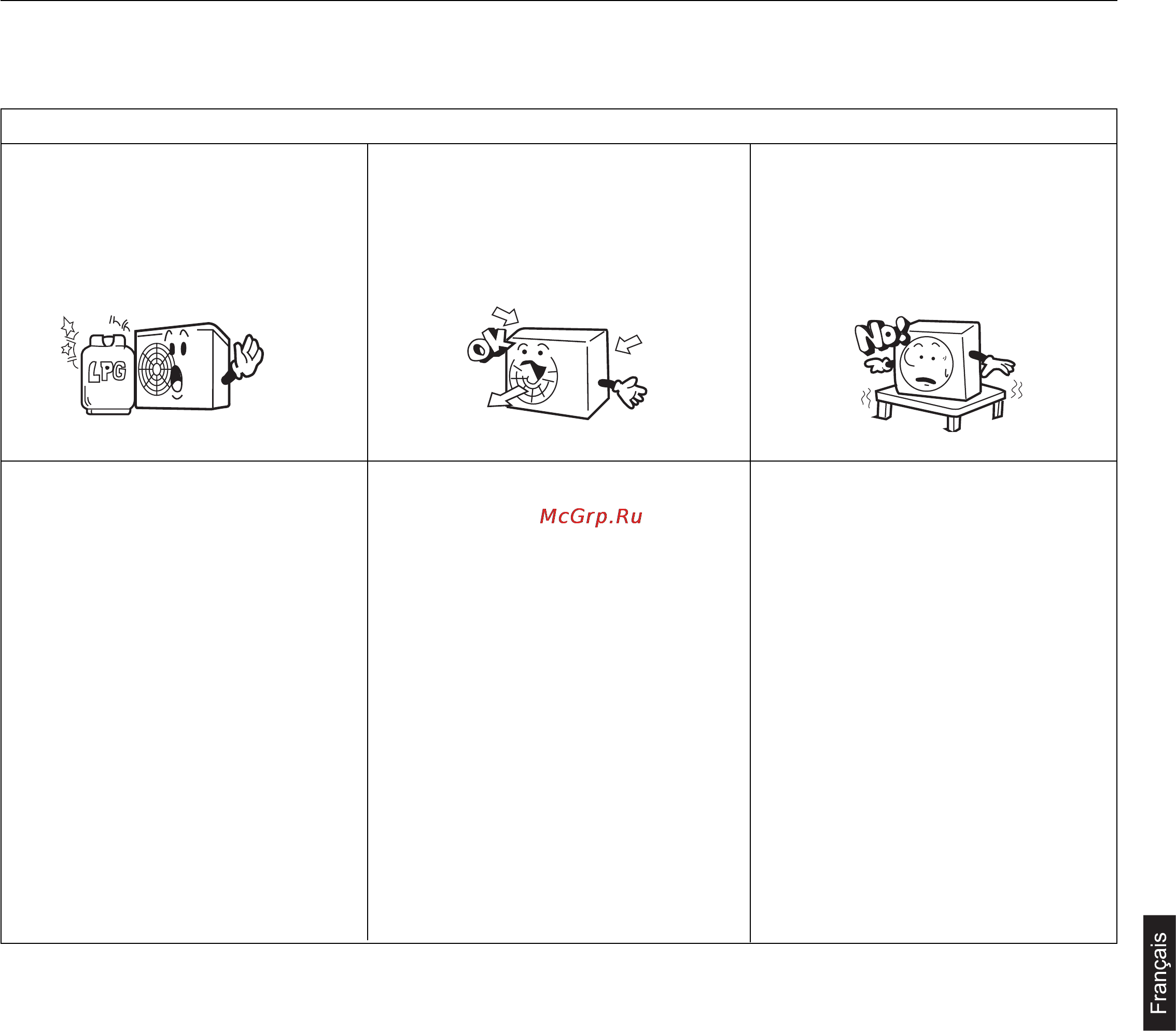

CHOIX DE L'EMPLACEMENT
Installer l'appareil dans un lieu bien ventilé.
Il ne doit pas y avoir d'obstacles autour
du climatiseur, cela entraîne une
diminution des performances ou une
augmentation du niveau sonore.
Il faut prévoir une protection contre la
neige pour l'unité extérieure dans les
régions où il neige beaucoup.
Pour plus de détails, s'adresser au
revendeur.
Installer l'unité extérieure sur un support
assez solide pour supporter le poids de
l'unité.
En cas contraire, il peut se produire des
vibrations ou du bruit.
Il est conseillé de ne pas installer le
climatiseur dans les endroits suivants,
afin d'éviter des pannes ou des
inconvénients:
•Endroit où se dégagent des gaz
corrosifs (sources thermales etc.)
• Endroit où souffle une brise saumâtre
(bord de mer etc.)
• Endroit où il y a beaucoup de suie..
• Endroit où l'humidité relative est très
élevée.
• Endroit où fonctionnent des appareils
émettant des ondes lectromagnétiques.
• Endroit sujets à des sauts de tension
importants.
