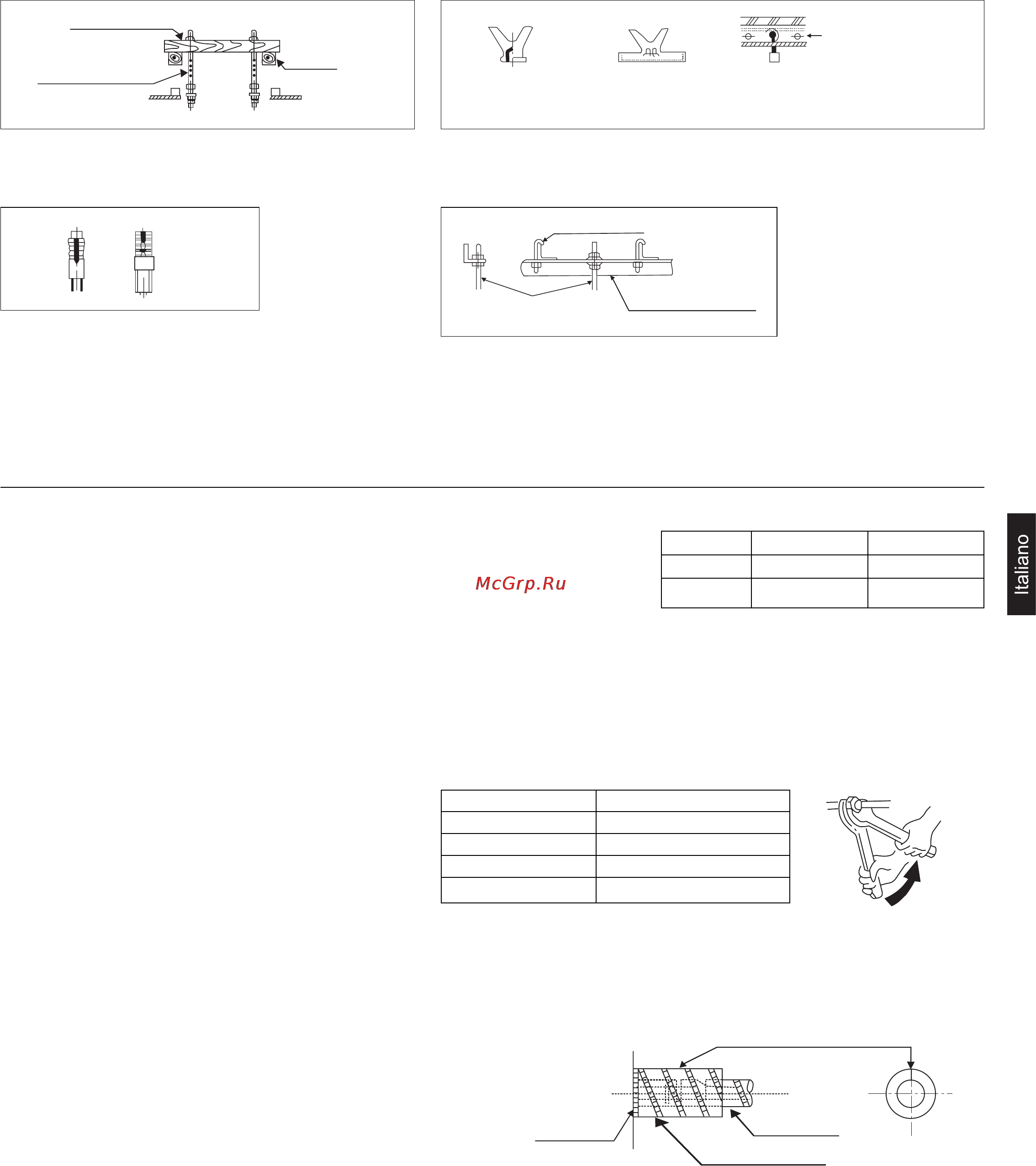

Installazione a soffitto
Usare 4 viti di sospensione M8 o M10 (usare le M10 se l'altezza di sospensione è superiore a 0,9m). Le viti devono essere installate
secondo il metodo di seguito illustrato, a seconda delle dimensioni complessive dell'unità interna e della struttura dell'edificio.
Struttura in legno Soletta di cemento nuova
Preparare un pannello di legno, sostenuto da travature. Usare parti incastonate.
Inserire le viti di sospensione nel pannello di legno.
Soletta di cemento originale Struttura di rinforzo in acciaio
Usare perni, stantuffi o bulloni. Usare cantonali in acciaio come supporto.
Come appendere l'unità interna
• Stringere il dado sulla vite di sospensione, quindi agganciare la vite di sospensione nella fessura a T della parte sospesa dell'unità.
• Per mezzo di una livella, regolare l'inclinazione dell'unità entro un limite di 5mm.
Travatura
Vite di sospensione
Pannello di legno
Parte incastonata
a coltello
Parte incastonata
guida
Sospensione tubazioni
Rinforzo in ferro
Bullone di ancoraggio
Cantonale in acciaio
Vite di sospensione
Bullone di ancoraggio
Attenzione
Durante l'installazione, se vi è una fuga di gas refrigerante, aerare immediatamente la
stanza. Se il refrigerante entra a contatto col fuoco di camini, stufe, ecc., genera gas
tossico.
Dopo l'installazione, verificare che non ci siano perdite di refrigerante per mezzo di una soluzione saponata o di un cerca perdite.
Carica aggiuntiva di refrigerante
La quantità aggiuntiva di refrigerante è specificata nel Manuale di installazione dell'unità esterna. Una quantità eccessiva o troppo
scarsa causa un malfunzionamento del compressore.
Collegamento delle tubazioni
Effettuare i collegamenti a flangia su tutte le tubazioni
refrigerante.
Per le tubazioni dell'unità interna utilizzare due chiavi.
Per il momento torcente riferirsi alla tabella.
Esecuzione del vuoto
Per l'esecuzione del vuoto, vedi il Manuale di installazione dell'unità esterna.
Isolamento delle tubazioni
Isolare termicamente le tubazioni sia dal lato gas sia dal lato liquido.
In modalità Raffreddamento, le tubazioni gas e liquido sono fredde
e quindi devono essere isolate per impedire la formazione di
condensa.
Il materiale isolante sul lato gas deve resistere a temperature
superiori a 120°C.
Tubazioni refrigerante
Diametro tubazione Momento torcente (N.m)
Ø 6,35 mm 11,8 (1,2 kgf/m)
Ø 9,52 mm 24,5 (2,5 kgf/m)
Ø 12,70 mm 49,0 (5,0 kgf/m)
Ø 15,88 mm 78,4 (8,0 kgf/m)
Tacca rivolta verso l'alto (dettaglio)
Unità interna
Tubo isolante ausiliario
Lato tubazioni
Modello Lato liquido ø Lato gas ø
122, 182 6,35 12,7
242 9,52 15,88
23
