ATENCIÓN
PELIGRO DE LESIONES O DE MUERTE ANTES DE REALIZAR LAS CONEXIONES ELÉCTRICAS, DESCONECTE LA CORRIENTE
CON EL DISYUNTOR DE CORRIENTE O CON EL INTERRUPTOR DE LA ALIMENTACIÓN ELÉCTRICA.
LAS CONEXIONES DE TOMA DE TIERRA DEBEN REALIZARSE ANTES DE EFECTUAR LAS CONEXIONES DE LA TENSIÓN DE
LÍNEA.
Precauciones
• Las conexiones eléctricas deberán ser realizadas únicamente por personal autorizado.
• No conecte más de 3 cables a la caja de conexiones. Use siempre terminales engastados de tipo redondo con ajuste aislado en
el extremo de los cables.
• Use únicamente conductores de cobre.
Características eléctricas:
Seleccione la medida de los cables eléctricos y del circuito de protección según la siguiente tabla (longitud total de los cables: 20 m;
caída de tensión: inferior al 2%):

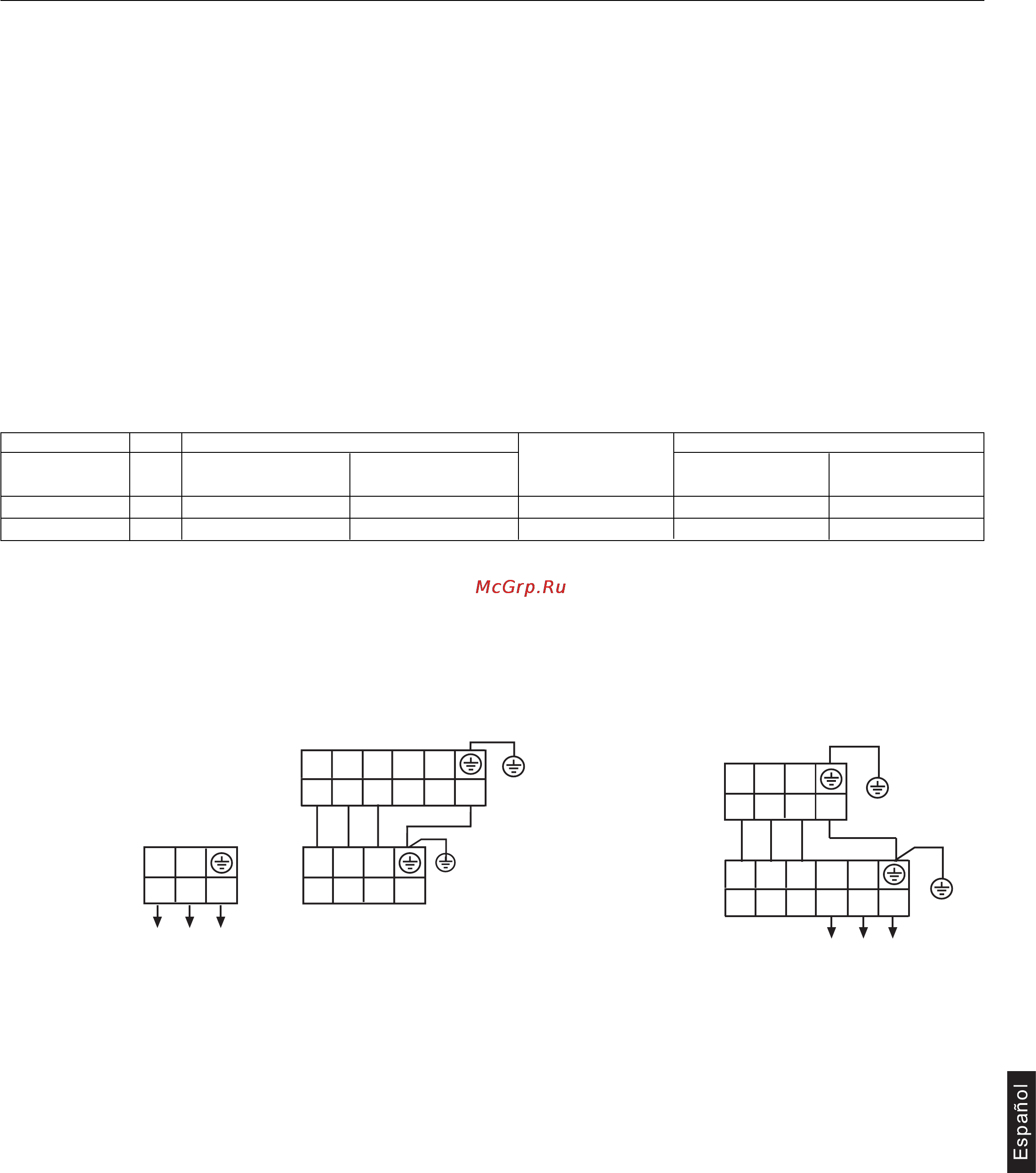

Esquemas eléctricos
Primero conecte la alimentación a la unidad exterior, así es que la alimentación para la unidad interior viene suministrada por los bornes.
Conexiones eléctricas
Modelo
122, 182
242
Fase
1
1
Circuito
Disyuntor Magnetotérmico
de corriente de protección
40A 26A
40A 26A
Dispersión masa
Disyuntor Dispersión
de corriente de corriente
40A 30mA
40A 30mA
Medidas cable de
alimentación
2,5mm
2
4,0mm
2
Para los modelos:
AD182ALERA
AD242ALERA
AD242ALEAA
Caja de
conexiones
unidad exterior
Caja de
conexiones
unidad exterior
Caja de conexiones
unidad interior
Suministro eléctrico 1PH, 220-230V~, 50Hz
Suministro eléctrico 1PH, 220-230V~, 50Hz
Para los modelos:
Caja de
conexiones
unidad interior
25
AD122ALEAA
AD122ALERA
AD182ALEAA
1*.
+,-/0
+, -0/
1*.
+,-
+, -0/
1*.
1*.
