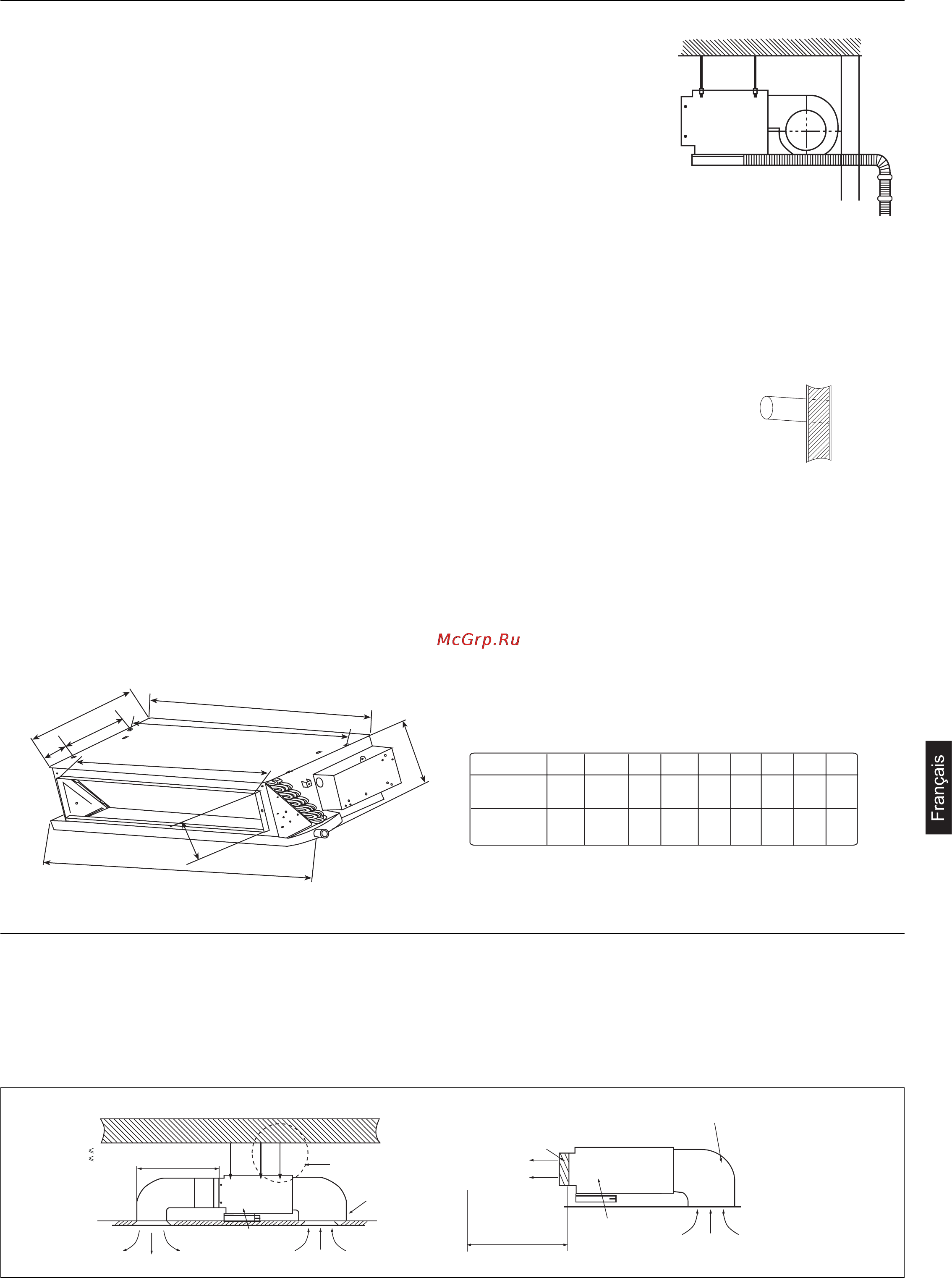

Installation de l’unité intérieure
Préparation à l’installation
• Choisir un emplacement permettant à l'air soufflé d'être distribué dans toute la pièce et per-
mettant de faire sortir facilement à l'extérieur le tuyau de liaison, le câble de raccordement et
le tuyau d'évacuation des condensats.
• La structure du plafond doit être assez solide pour supporter le poids de l'unité.
• Le tuyau de liaison, le câble de raccordement et le tuyau d'évacuation des condensats doi-
vent passer facilement à travers le mur du bâtiment pour raccorder l'unité intérieure à l'unité
extérieure.
• Les tuyauteries de liaison entre unité intérieure et extérieure et le tuyau d'évacuation des
condensats doivent être les plus courts possible. (voir figure)
• Si une charge supplémentaire de frigorigène est nécessaire, se reporter au Manuel d'installation de l'unité extérieure.
• L'unité intérieure a deux sorties pour les condensats, dont l'une est fermée lors de la fabrication à l'aide d'un capuchon en caoutchou.
Pendant l'installation, on utilise généralement seulement la sortie ouverte (côté tuyauterie liquide). Si nécessaire les deux sorties peuvent
être utilisées en même temps.
• Lors de l'installation de l'unité intérieure, prévoir une trappe d'accès pour l'entretien.
• La bride de raccordement n’est pas fournie.
Installation
1. Percer un trou dans le mur; introduire les tuyauteries et le câble de raccordement à l'intérieur d'un tuyau
en PVC et faire passer ce tuyau à travers le trou. Le trou doit être légèrement incliné vers l'extérieur du mur (au moins 1/100). (voir
figure)
2. Avant de percer le trou, s'assurer qu'il n'y a pas de tuyauteries, câbles électriques ou barres de renforts à l'endroit où on veut percer.
3. Installer l'unité sur un plafond solide et horizontal. Si la base n'est pas horizontale, des bruits, vibrations ou fuites d'eau seront générés.
4. Fixer l'unité solidement.
Dimensions Unité interne
• Chaque gaine de sortie air et de reprise d'air doivent être fixés au panneau préfabriqué du plafond au moyen d'un étrier en fer.
• L'écartement conseillé entre le bord de la gaine de reprise d'air et le mur est de 150mm au moins.
• La pente du tuyau d'évacuation des condensats doit être supérieure à 1%.
• Calorifuger le tuyau d'évacuation des condensats.
•
En cas d'installation d'une unité intérieure de type "intégré" il faut étudier et installer la gaine de reprise d'air (voir figure).
Dimensions Unité interne (mm)
Modèle
122
182, 242
a
1002
538
b
483.5
483.5
c
131
131
d
1105
610
e
255
255
f
105
105
g
880
418
h
970
508
i
220
220
a
b
c
d
e
f
g
h
i
Installation des gaines
0,5m (fiche moteur blanche)
2,0m (fiche moteur rouge)
A
Plafond d'installation
Faux-plafond
Reprise d'air Sortie d’air
Conduit
reprise d'air
Unité intérieure
Il ne doit y avoir
aucun obstacle sur
1 mètre
Unité intérieure
Reprise d'air
Conduit reprise d'air
Grille
sortie air
Sortie d’air
21
